第 7 章 选配 7- 8. OCR ， OCV 40 7-8- 5. 显示 编辑 画面 1 在主菜单中触摸［编辑机型数据］。 将显示机种数据编辑画 面。 2 点击［文件 (F) ］选项卡，选择［选择机型］，选择要追加检查的数据。 3 从树形图上选择要追加检查的步骤。 4 选择检查包，显示树形图。
第 7 章 选配
7-8. OCR，OCV
39
7
记号
项目名称
说明
字体文件
从下拉菜单中指定使用的字体文件。
管理
显示字体文件管理画面。
编辑
显示针对所指定字体文件的编辑画面。
2
值化范围指定直方图
显示检查区域的直方图。（横轴：亮度，纵轴：比例）
可调整阈值，以实现要识别字符串的 2 值化。
(c)
详细设定
显示字符判定的详细设定对话框。
字符串判定的详细设定如下所示
• 不区分大小写：勾选后，在执行字符串判定时，不区分
字符大小写。
• 将类似的字符作为同一字符判定：勾选后，在执行字符
串判定时，判定将列表内检查过的类似字符视作同一字
符。
比较字符串
输入判定用的正确字符串（半角英文字符和半角数字）的输入
框（最大输入字符数：50）
勾选［使用比较字符串信息］，无效。
蒙板字符
希望在比较字符串的字符中使用过滤时，点击 ，启用过
滤。
使用比较字符串信息
指定是否使用步骤的比较字符串信息。
• 勾选：使用步骤的比较字符串信息。
• 未勾选：不使用步骤的比较字符串信息。
在勾选状态下，无法对比较文字串文本进行输入。从显示的步
骤比较字符串中选择。
点击后，将显示在［读取结果］中的字符串设定为［比较字符
串］。
勾选［使用比较字符串信息］，无效。
读取结果
显示检查过程的执行结果（识别的字符串）。
与比较字符串一致的字符显示为黑色，不一致的字符显示为红
色。
无法识别字符串时，显示［ERR］。
(d)
更新存储库
将检查包的信息保存到检查包存储库中。
测试
执行该检查过程，根据执行结果，更新
2
值化范围指定，直方
图，判定结果等。
判定结果
判定结果用
OK
，
NG
显示。
第 7 章 选配
7-8. OCR，OCV
40
7-8-5. 显示编辑画面

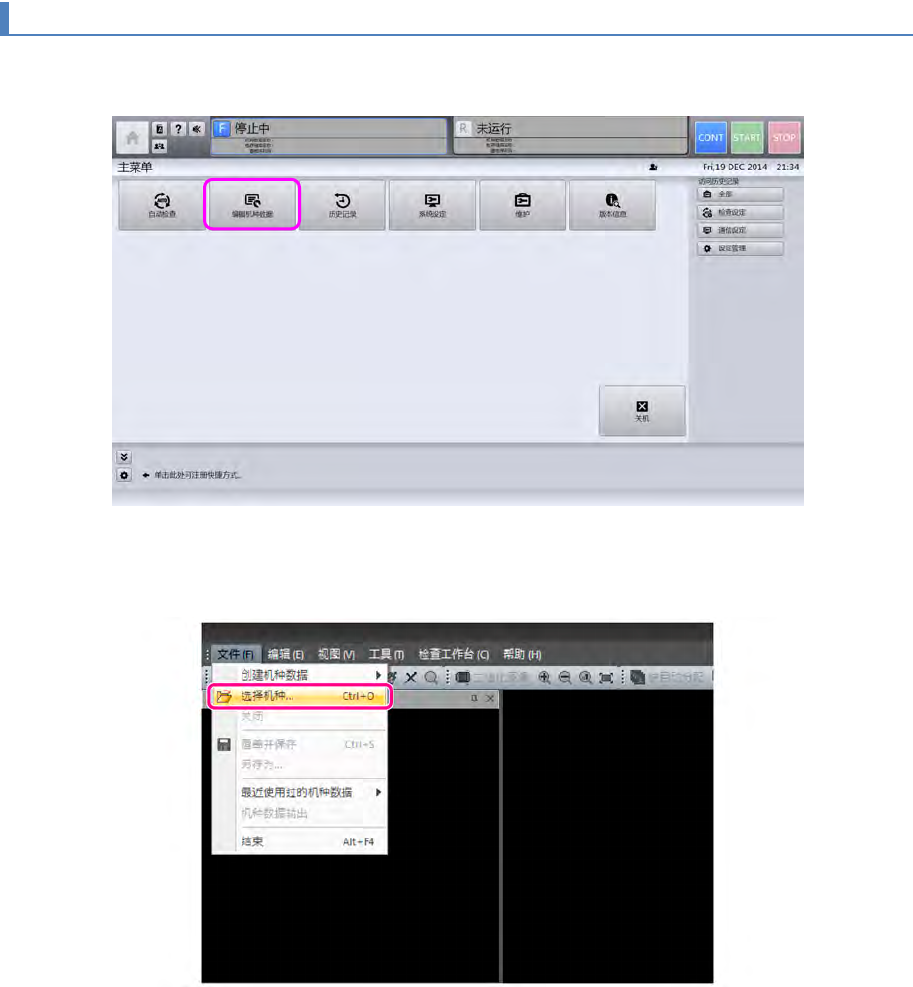

1 在主菜单中触摸［编辑机型数据］。
将显示机种数据编辑画面。
2 点击［文件 (F)］选项卡，选择［选择机型］，选择要追加检查的数据。
3 从树形图上选择要追加检查的步骤。
4 选择检查包，显示树形图。
第 7 章 选配
7-8. OCR，OCV
41
7

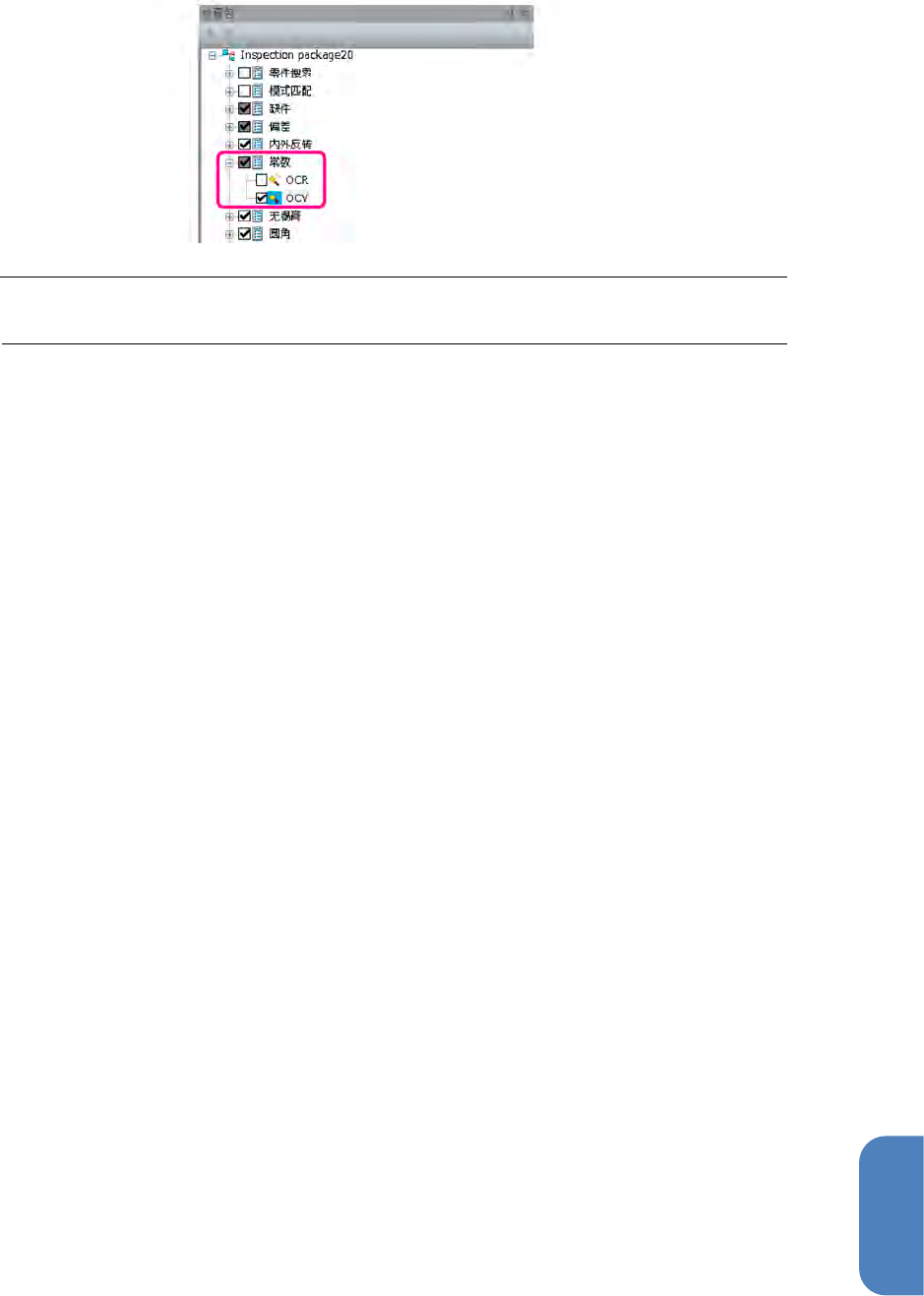

5 显示检查包树形图时，勾选［常数］，再勾选［OCV］。
注意
• 使用 OCV 时，需要加密狗。如果没有加密狗，选择功能后，会显示错误消息。
