第 4 章 操作篇
4-5. 机型数据的创建和编辑
71
4
基本信息的编辑

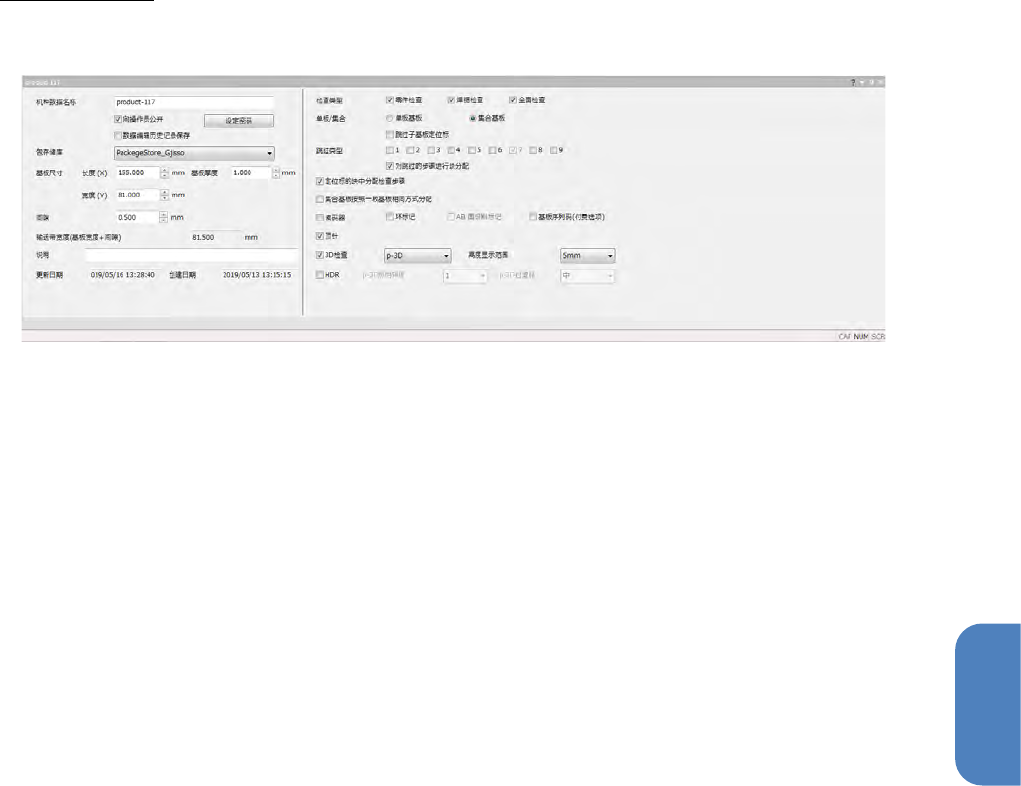

如果选择导航面板上显示的机型数据树形图内的机种名，将在属性窗口上显示基本信息画面，可进行编
辑。
可编辑的项目如下所示。
•
机种数据名称
•
向操作员公开
•
设定密码
•
数据编辑历史记录保存
•
包存储库
•
基板尺寸
•
间隙
•
输送带宽度
•
顶针
•
检查类型
•
单板
/
集合基板
•
跳过类型
•
对跳过的步骤进行块分配
•
定位标的块中分配检查步骤
•
集合基板按照一枚基板相同方式分配
•
读码器
•
基板序列码
•
坏标记
•
AB
面识别标记
•
3D
检查
•
高度显示范围
•
HDR
•
说明
第 4 章 操作篇
4-5. 机型数据的创建和编辑
72
Tips
•
块分配对象列为跳过的步骤时，被设定为跳过的步骤也会变为拍摄对象。但是，由于
此设定不会被反映到机种数据中，因此必须进行块的重新分配操作。
•
如果选中了
[
集合基板按照一枚基板相同方式分配
]
，则块分配时，将以相同的方式为相
距一定距离的多个展开基板分配块。
(
默认值
:OFF)
• [顶针]设定为 OFF，则在编辑机种数据及自动检查中的基板夹持时，不实施顶针动作。
(默认值:ON)
第 4 章 操作篇
4-5. 机型数据的创建和编辑
73
4
定位标的编辑
定位标由
2
个或
3
个标记进行识别，根据基板全体的位置偏差，膨胀，收缩情况来补正检查位置。
1
次
位置补正所使用的多个定位标，统称为定位标组。
可以创建多个定位标组，位置补正对象可任意设定为基板全体，以子板为单位，仅限特定零件等等。
Tips
•
定位标组
ID
：唯一标识定位标组的编号
•
检查位置
ID
：在
1
组定位标组中唯一标识定位标组的编号
