第 4 章 操作篇
4-5. 机型数据的创建和编辑
156
(6) 判定的设定
1 体积，高度（最小值），高度（最大值）， 输
入在高度（平均值）的每个值。（数字本地
内存）
2 追加判定的检查过程
3 输入占所指定区域体积的条件。
4 追加判定检查过程。
5 将先实施确认的元件高度（最大值）的数值
作为参考，输入条件式。
6 对能否正确识别实施测试。
Memo
OK
时，设定结束。
NG
时请再重新设定一次。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
157
4
(7) 自动设定基准面
以基板色设定为基础，可以自动设定各模块的基准面信息。
1 选择模块分割编辑的 p-3D 基准面设定。
在基板图像上，模块框为橙色，
基准点描绘为灰色●标记。
2 点击自动设定按钮
自动设定基准信息。
Tips
• 因为在基板颜色位置处配置了基准
点，所以在多次设定基板颜色时，有
时高度不一致。
(8) 编辑基准面
可以编辑各模块的基准面。
1 通过模块分割编辑的 p-3D 基准面设定，
选择基板图像上的模块。
编辑对象模块的边框为浅蓝色，
基准点描绘为粉色的●标记。
2 在基板图像上进行鼠标操作。
可以用鼠标拖拽移动基准点。
可以右击菜单进行追加删除。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
158

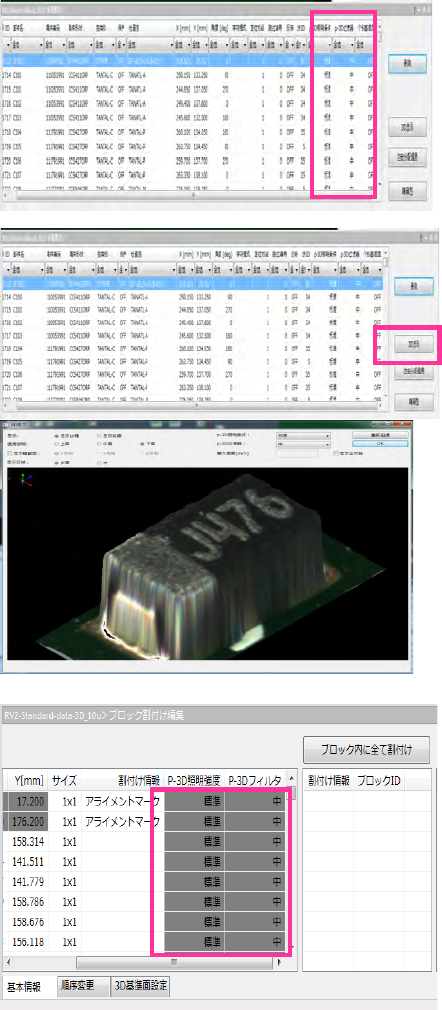

(9) 设定 p-3D 的拍摄条件
在
p-3D
检查，可以对每一个元件的照明条件和过滤器进行设定。
1 可以设定 p-3D 照明条件和 p-3D 过滤器项目
p-3D
照明条件：
-4
、
-3
、
-2
、
-1
、标准、
+1
、
+2
、
+3
、
+4
（※默认值：标准）
p-3D
过滤器：弱、中、强、
WCSP
、黑色元
件、锡膏（※默认值：中）
2 在步骤列表的 3D 显示，可以变更 3D 显示画
面的 p-3D照明条件和 p-3D 过滤器。
通过下拉菜单变更
p-3D
照明条件、
p-3D
过滤
器。
按下重新拍摄按钮，则在变更后的
p-3D
照明条
件、
p-3D
过滤器条件下重新拍摄。
此外，可以在显示区域项目变更
3D
显示的步骤
/
块。但是，选择了块时，就不能变更
p-3D
照明
条件、
p-3D
过滤器。
3 块分配的编辑画面
在编辑机种数据画面的块分配编辑－基本信息
的块列表处，显示
p-3D
照明条件、
p-3D
过滤
器项目。（仅显示）
显示各块的拍摄条件。
