第 4 章 操作篇
4-6. 进程模式
227
4

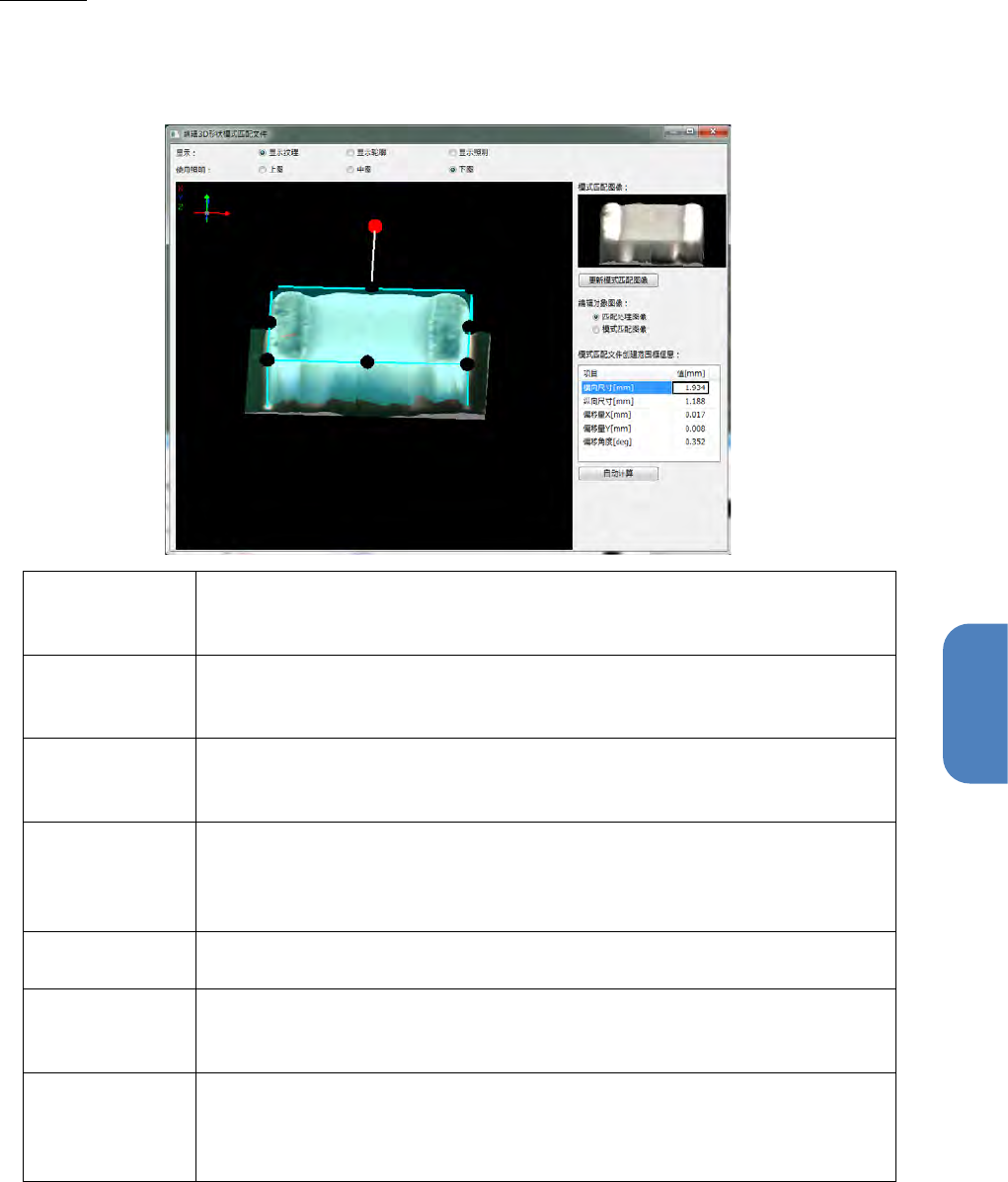

模式制作
在
3D
形状匹配过程的属性画面的模式图像显示区域双击鼠标左键，将显示出编辑
3D
形状模式匹配画
面。
在
3D
图像显示区域内调整模式制作范围框，按下模式更新按钮可以制作模式图像。
显示
指定模式编辑图像所显示的种类。
选择项目：显示纹理、显示轮廓、显示照明
（默认值为显示纹理）
使用照明
当模式编辑图像的显示种类指定为显示纹理时，指定纹理图像所使用的照明。
选择项目：上图、中图、下图
（默认值为下图）
显示范围
当模式编辑图像的显示种类指定为显示轮廓时，设定轮廓图像的显示范围。
选择项目：
3mm
、
6mm
、其他
（若为其他时手动输入数值进行设定）
（默认值为
3mm
）
3D
图像显示区域
显示模式编辑图像，编辑模式图像的制作范围。
在显示编辑
3D
形状模式匹配画面时，自动计算模式制作范围框的尺寸和位
置。
通过鼠标操作，可以对模式制作范围框进行移动、尺寸调整、旋转。
模式图像
显示已制作的模式图像的
3D
显示图像。
通过鼠标操作，可以对模式制作范围框进行移动、尺寸调整、旋转。
模式更新按钮
通过模式编辑图像，根据模式制作范围框围起的区域，制作
3D
形状匹配的模
式和模式的
3D
显示图像。
模式的
3D
显示图像，根据模式编辑图像的显示种类、倍率、角度制作而成。
要编辑的图像
指定在模式编辑中所使用的编辑图像。
选择项目：
匹配处理图像（
3D
形状匹配过程的输入图像）
模式图像（正在制作的模式图像）
第 4 章 操作篇
4-6. 进程模式
228
模式制作范围框
信息
模式制作范围框的位置和尺寸的详细信息，通过列表显示。
详细信息：横向尺寸、纵向尺寸、偏移量
X
、偏移量
Y
、偏移角度
※编辑详细信息，则
3D
图像显示区域内的模式制作范围框也会联动。
自动计算按钮
根据已输入
3D
图像的信息，自动计算模式制作范围框的位置和尺寸。
共面性测量
测量普通零件（或焊接）的共面性。
说明
可以输入说明。
※默认值：空白
处理区域设定
输入图像
指定用于处理的图像。
※默认值：
DEFAULT
通过在放大显示领域操作鼠标，可创建矩形处理区域。
通过在放大显示领域操作鼠标，可创建椭圆处理区域。
通过在放大显示领域操作鼠标，可创建多边形处理区域。
从输入图像自动抽出图像中有物体的地方并生成处理区域。
在放大显示领域删除选择的处理区域。
No.
表示
指定是否将处理区域的
No.
显示到放大显示领域。
※默认值：不选中
处理区域信息列表
显示创建的处理区域信息。
※默认值：空白
也可以在列表中输入标识符
(
内存变量
)
。
第 4 章 操作篇
4-6. 进程模式
229
4

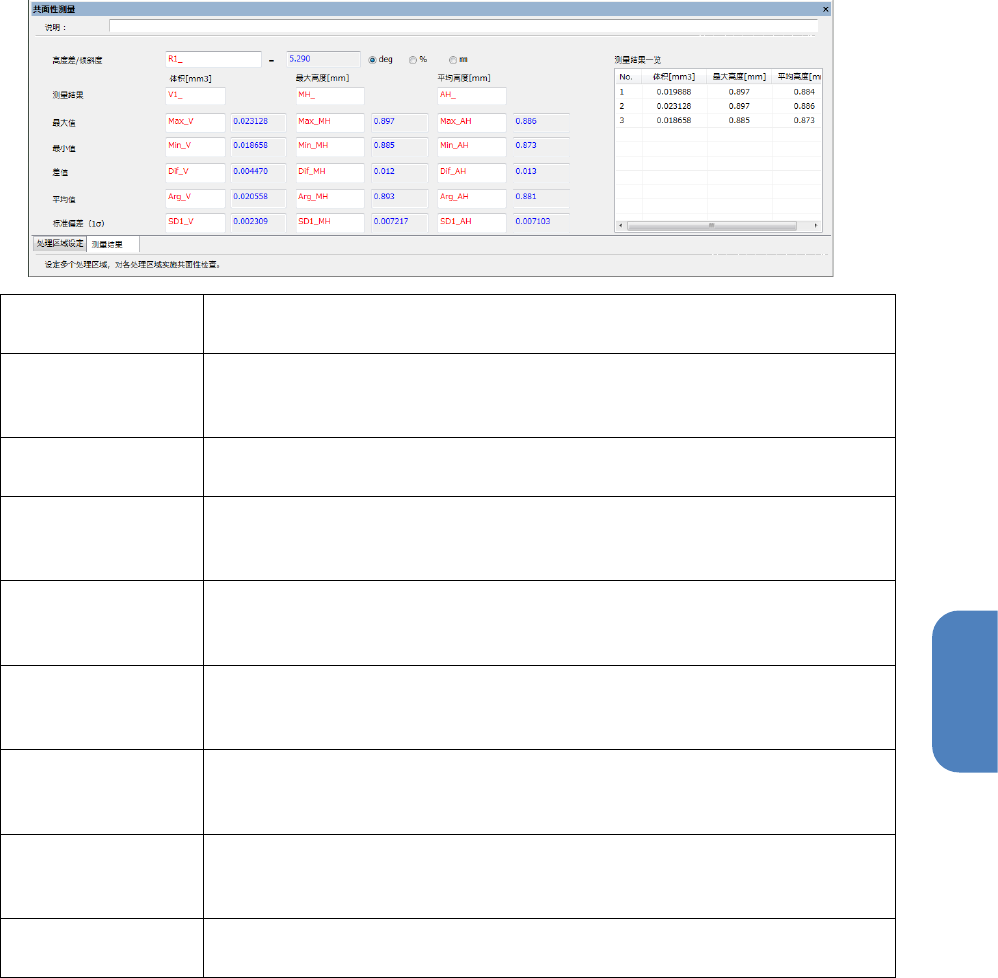

测量结果
高度差
/
倾斜度
测量从各测量领域中的顶点生成的近似平面的高度差值（或倾斜度）。
※默认值：
R1_
单位
指定测量值的单位。
※选项：
deg
、
%
、
mm
※默认值：
deg
测量结果
输入各测量领域的体积、最大高度、平均高度的测量结果标识符。
※默认值：
V1_
、
MH_
、
AH_
最大值
获取测量的各处理区域的体积、最大高度、平均高度的最大值，输入到标识
符。
※默认值：
Max_V
、
Max_MH
、
Max_AH
最小值
获取测量的各处理区域的体积、最大高度、平均高度的最小值，输入到标识
符。
※默认值：
Min_V
、
Min_MH
、
Min_AH
差值
获取测量的各处理区域的体积、最大高度、平均高度的差值，输入到标识
符。
※默认值：
Dif_V
、
Dif_MH
、
Dif_AH
平均值
获取测量的各处理区域的体积、最大高度、平均高度的平均值，输入到标识
符。
※默认值：
Arg_V
、
Arg_MH
、
Arg_AH
标准偏差
(1
σ
)
获取测量的各处理区域的体积、最大高度、平均高度的标准偏差值，输入到
标识符。
※默认值：
SD1_V
、
SD1_MH
、
SD1_AH
测量结果一览
显示各处理区域的测量结果。
※默认值：空白
