第 7 章 选配
7-10. SPI 反馈
64
通信设定
对发送反馈的印刷机进行设定。
1 从顶部菜单选择［系统设定］，触摸［通信设定］。
2 设定反馈目标印刷机
TCP
设定与印刷机
RP-1
的连接。
输入印刷机的 IP 地址（IPV4）。
共享文件夹
指定用于与印刷机交换数据的共享文件夹。
SPI Path:用于发送的文件夹(用于从检查机向印刷机发送的反馈信
息)、
PRINTER Path:用于接收的文件夹(接收从印刷机向检查机发送的印刷
信息)
Tips
• 前侧通道・后侧通道设定相同时不能使用。
• 发送用文件夹・接收用文件夹不能共用。
第 7 章 选配
7-10. SPI 反馈
65
7
7-10-3. 反馈判定结果
以检查机的最终判定结果中连续发生的基板数量为基础，设定从检查机向印刷机的反馈动作。反馈内容
为不良内容、动作内容。
以设定条件为基准进行统计，如果已向印刷机进行了反馈，则按照各设定项目清除统计计数。
重复进行动作时，按照优先顺序的次序排列数据，反馈信息。
动作设定
1 从顶部菜单选择［系统设定］-［检查设定］，触摸子菜单的［SPI 反馈设定］。
2 设定判定结果反馈
设定从检查机向印刷机反馈时的动作及条件。
反馈有效设定
选择判定结果反馈功能的有效
/
无效
条件有效设定
对各项设定动作条件设定是否有效
判定内容
指定任意判定项目
基板张数
输入任意数值。即使
1
张基板的判定结果有
1
件指定的判定内容，也
将作为 1 件计数。
动作
指定反馈动作。可从停止运行、显示警告、清洁
1
、清洁
2
、清洁
3
中选择。
第 7 章 选配
7-10. SPI 反馈
66
7-10-4. 印刷位置补正功能
此功能通过印刷机对锡膏印刷状态的基板检查结果进行合计、及统计，以该结果为基础对印刷机通知印
刷位置补正量。
反馈的位置补正量将作为基板中心位置信息。
反馈信息为 X 偏差量[mm]、Y 偏差量[mm]、θ 偏差量[deg]。
基板的各个不同方向必需逐项统计，各个印刷方向的最大统计件数为 25件。
位置补正量统计在以下条件下将被清除。
・在检查机变更机种后
・实时 SPC统计清除后
・位置补正量已反馈后
・将印刷机位置补正设定的印刷机位置补正功能设定为 OFF 后
动作设定

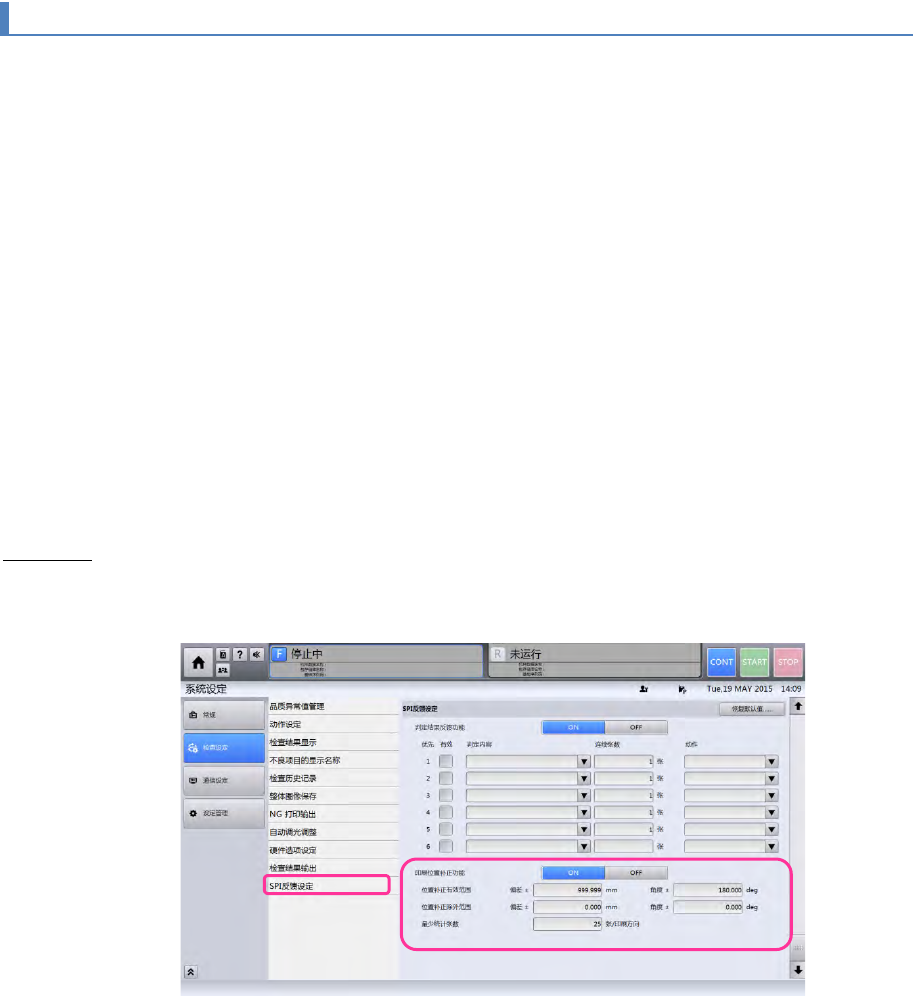

1 从顶部菜单选择［系统设定］-［检查设定］，触摸子菜单的［SPI 反馈设定］。
