第 4 章 操作 篇 4- 8. 维护 252 4-8- 3. Head 系统的维护 XY 轴 (a) 位置记忆 1 、位置记忆 2 、 位置记忆 3 显示记忆的 X 、 Y 值。 (b) 位置记忆，移动 • 触摸［位置记忆］后， 以 X 、 Y 值反映当前坐标 。 • 触摸［移动］后，移动 到设定为［位置记忆 1 ］、 ［位置记忆 2 ］、［位置记忆 3 ］的值。 a b
第 4 章 操作篇
4-8. 维护
251
4
4-8-2.
通用功能
设定系统的基本信息。
启用照明，相机（实时
图像）
勾选后会在图像显示区域显示直通图像，取消勾选后会在图像显示区域
显示刚刚出现的直通图像。
图像显示区域
显示当前位置的图像。
倍率按钮
在图像操作区域上触摸后，直通图像和影像均会进行数码变焦处理。
摄像头动作的高中低速
选择按钮
可从高速，中速，低速中选择摄像头的动作速度。
步骤移动
以
mm
为单位输入步骤移动量。
摄像头移动按钮
将摄像头朝
4
个方向（上下左右）进行轻微移动
/
步骤移动。
物理照明
可以同时选择多个物理照明。（最多可同时选择
3
个）
照明级别设定区域
输入范围为数字
1
至
8
保存图像按钮
保存当前图像显示区域中显示的图像。
第 4 章 操作篇
4-8. 维护
252

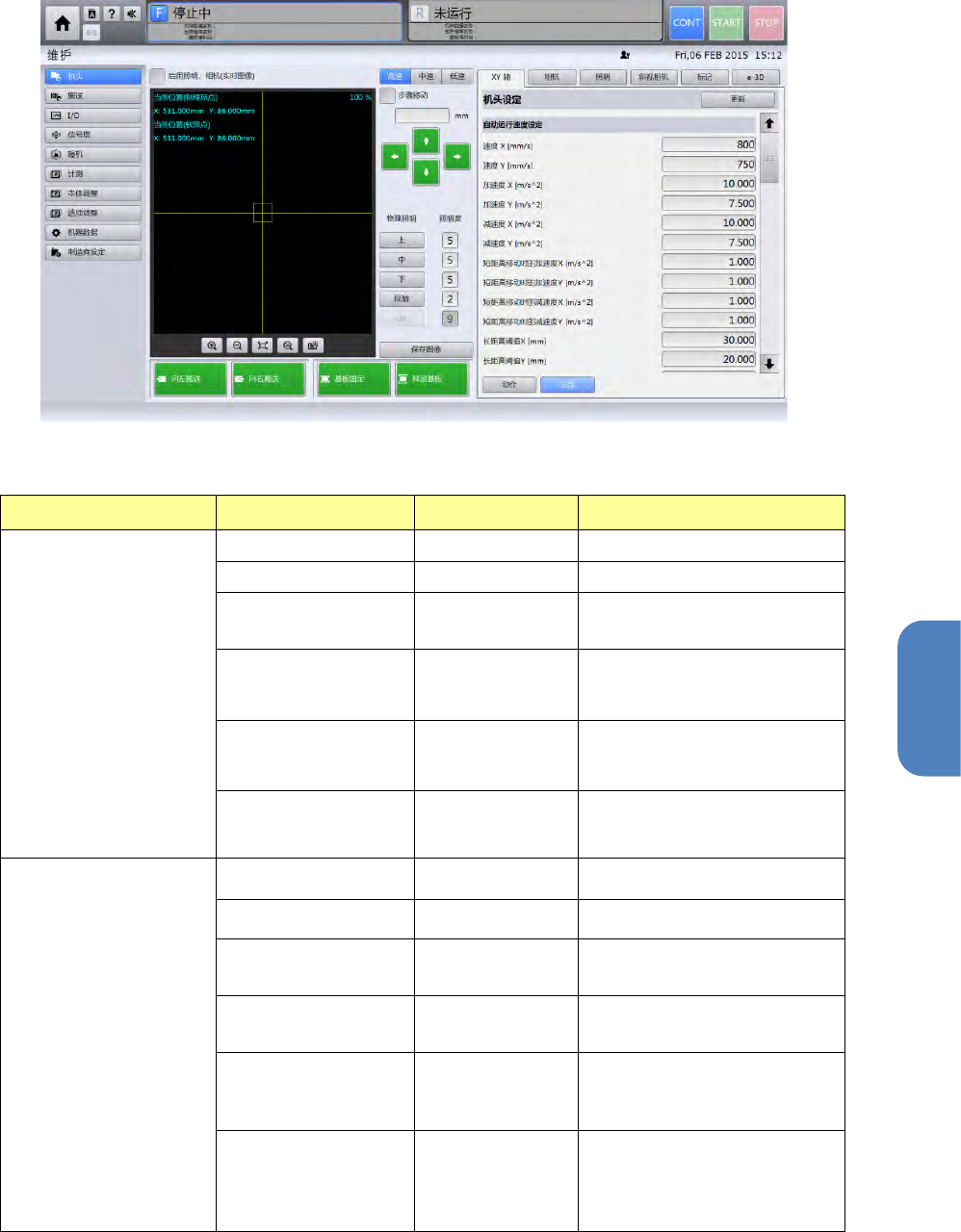

4-8-3. Head
系统的维护
XY
轴
(a)
位置记忆
1
、位置记忆
2
、
位置记忆
3
显示记忆的
X
、
Y
值。
(b)
位置记忆，移动
•
触摸［位置记忆］后，以
X
、
Y
值反映当前坐标。
•
触摸［移动］后，移动到设定为［位置记忆
1
］、
［位置记忆
2
］、［位置记忆
3
］的值。
a
b
第 4 章 操作篇
4-8. 维护
253
4
设定
分类
详细，单位
初始值
输入范围，项目
自动运行速度设定
速度
X [mm/s]
800
1
至
999
（整数）
速度
Y [mm/s]
750
1
至
999
（整数）
加速度
X [m/s
2
]
10.000
0.000
至
99.999
（小数点后
3
位）
加速度
Y [m/s
2
]
7.500
0.000
至
99.999
（小数点后
3
位）
减速度
X [m/s
2
]
10.000
0.000
至
99.999
（小数点后
3
位）
减速度
Y [m/s
2
]
7.500
0.000
至
99.999
（小数点后
3
位）
微动高速移动时的速度
设定
速度
X [mm/s]
80
1
至
999
（整数）
速度
Y [mm/s]
80
1
至
999
（整数）
加速度
X [m/s
2
]
1.000
0.000
至
99.999
（小数点后
3
位）
加速度
Y [m/s
2
]
1.000
0.000
至
99.999
（小数点后
3
位）
减速度
X [m/s
2
]
1.000
0.000
至
99.999
（小数点后
3
位）
减速度
Y [m/s
2
]
1.000
0.000
至
99.999
（小数点后
3
位）
