第 4 章 操作篇
4-6. 进程模式
192

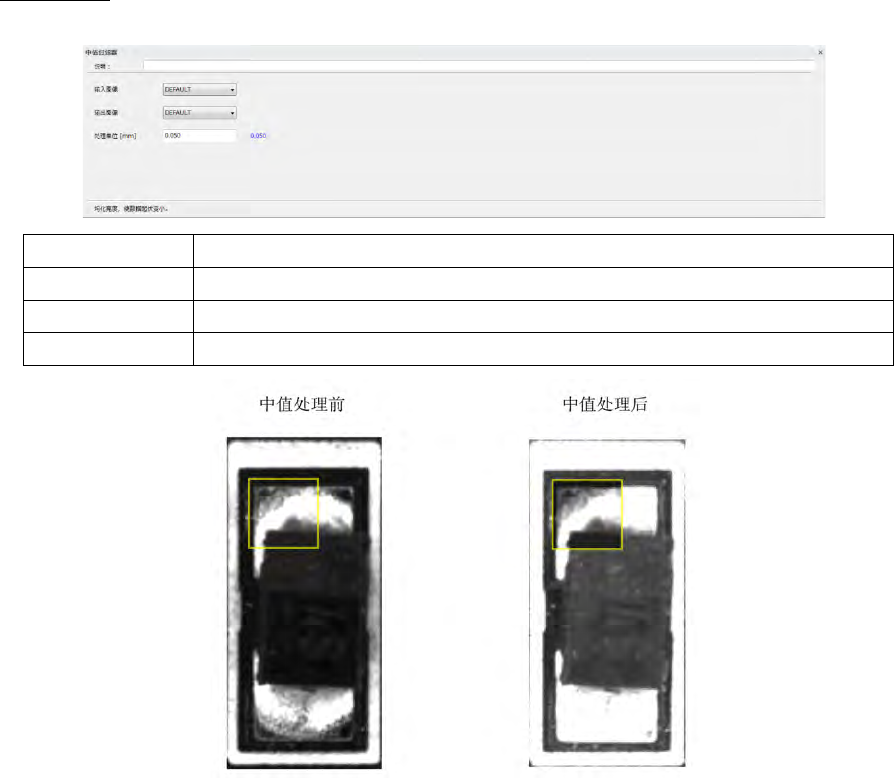

中值滤波器
调整亮度。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理单位
[mm]
指定中值处理的单位。
第 4 章 操作篇
4-6. 进程模式
193
4

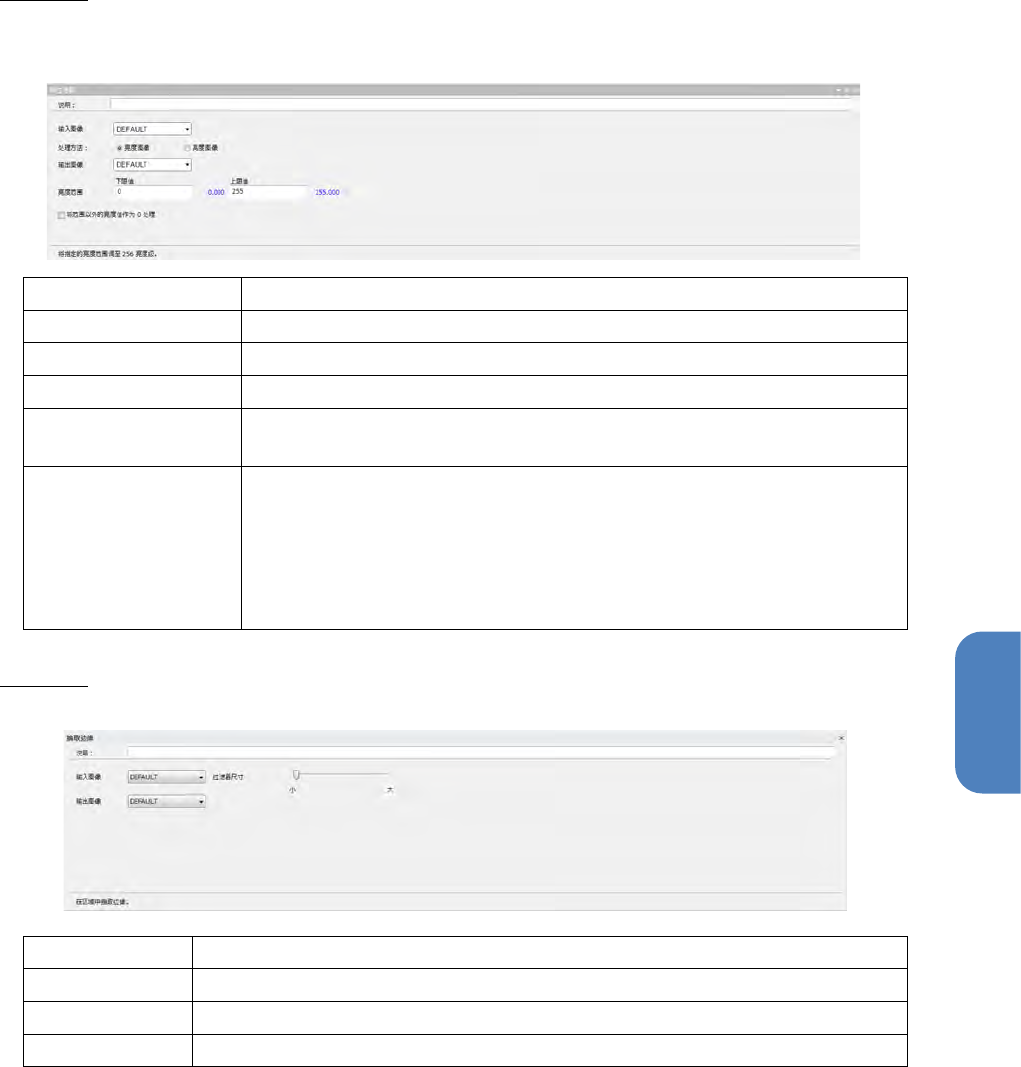

微过滤波
将指定的亮度范围调整到
256
阶段。
指定的高度范围和色调到最小到最大值的阶段。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
输出图像
指定输出目标的图像型本地内存。
亮度范围
指定过滤器亮度
(
高度
)
的下限值，上限值。可输入数值或从本地内存中指
定。
将范围以外的亮度作
为
0
处理
(
外高度的范围被视为
最小高度
)
加工方法。在亮度图像的情况下。
勾选后，亮度范围以外的亮度设定为
0
。不勾选时，直接采用亮度范围以
外的亮度。
加工方法。在高度图像的情况下。
如果选中高度最低高度值，高度范围。
如果你不检查，它采用高度的高度范围内。
抽取边缘
取得边缘图像。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
过滤器尺寸
指定用于抽取边缘的过滤器尺寸。
第 4 章 操作篇
4-6. 进程模式
194

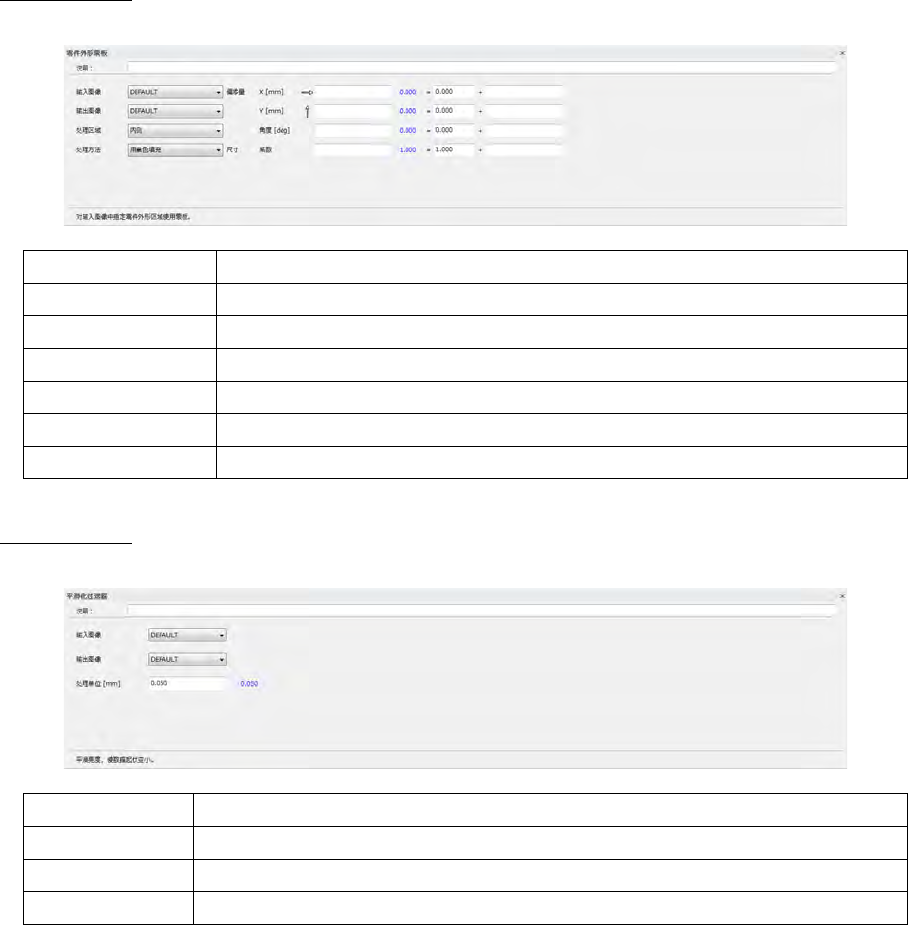

零件外形蒙板
对从输入图像指定的元件外形区域进行遮蔽或涂抹。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理区域
指定要处理的区域
处理方法
对需要处理的区域指定遮蔽或涂抹的颜色
偏移量（补正值）
指定元件外形遮蔽框的中心坐标。
尺寸
指定用于将遮蔽尺寸变大或变小的系数。
平滑化过滤器
将亮度平滑化，使数据起伏较少。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理单位
指定用于计算平滑化的处理单位
