第 4 章 操作篇
4-5. 机型数据的创建和编辑
111
4
OCR
（选项）
识别写在基板及元件上的英文数字等字符串，变更为在计算机上可处理的字符数据，进行判定。
1. 从检查包树形控件选择［OCR］。
2. 进行各种设定。
【字符识别条件指定】
输入信息
(a)
图像类型
选择与照明模式不同的图像
(b)
框形状
显示基准检查框的形状（矩形、圆形、多边形）
(c)
框信息
显示基准检查框的尺寸及位置偏移量（补正值）的内容
(d)
通过搜索进行修正
根据元件搜索的结果，指定是否对此检查方法的基准检查框的位置进行补
正。
指定字符识别条件
(e)
字符的方向
指定从检查包
0
度观察的字符串读取角度。
・
输入范围
0
～
359 (
整数
)
(f)
无极性
指定是否无极性。
(g)
识别字符串种类
的设定
指定识别字符列的字符种类。
选择项目：全部字符、仅英文字母和数字、仅英文字母（大写字符）、仅
数字
全部字符：英文字母（大写字母、小写字母）、数字、记号为识别的字符
对象
仅英文字母和数字：英文字母（大写字母）、数字为识别的字符对象
仅英文字母（大写字母）：英文字母（大写文字）为识别的字符对象
仅数字：数字为识别的字符对象
(h)
仅数值
指定是否仅识别数值。
(i)
圆点打印
指定识别的字符串是否是圆点打印（
Dot Print
）。
(j)
OCR
字符模式
勾选时，使用在步骤中选择的
OCR
字符模式。
未勾选时，在本手法设定的「比较字符串」处识别
OCR
。此时，因为无法
设定匹配模型，所以不执行打印偏差补正。
・
「管理
/
编辑」按钮
打开管理
/
编辑检查手法的
OCR
字符模式一览对话框。
(k)
识别字符串颜色
的设定
调整字符串
2
值化范围的自动阈值时，指定识别字符串的字符颜色。
※仅勾选了自动阈值调整选择框时可以进行设定
选择项目：白色字符、黑色字符
白色字符：比元件背景亮度高的为
2
值化对象
黑色字符：比元件背景亮度低的为
2
值化对象
(l)
噪音消除强度的
设定
对经过
2
值化的字符串识别对象图像，指定消除噪声的强度。
可以手动输入，或移动滑动条进行调整。
a
b
d
c
e
n
h
i
f
k
l
g
m
j
o
p
r
s
q
第 4 章 操作篇
4-5. 机型数据的创建和编辑
112
增大消除噪音的强度值，也可以消除
2
值化区域。
(m)
2
值化范围指定
柱状图
・
显示检查区域的柱状图（横轴：亮度、纵轴：比例）
・
2
值化阈值是可调整的
(n)
切换字符识别条
件指定页面
可以切换「字符识别条件指定」画面和「详细设定」画面。

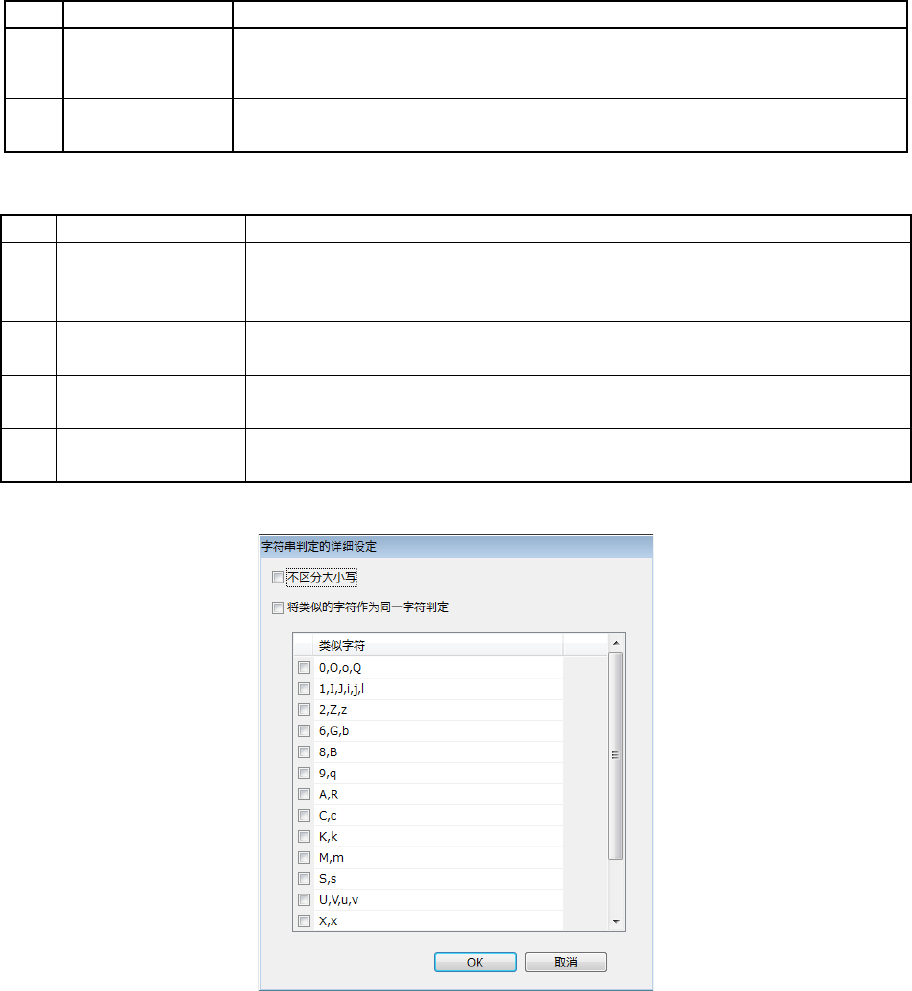

判定值设定
点击［详细设定］按钮，即显示以下画面。
• 「不区分大小写」勾选 ON 时，
执行字符串判定时，不区分大写字母和小写字母进行判定
• 「将类似的字符作为同一字符判定」勾选 ON 时，
执行字符串判定时，对于列表内勾选的类似字符视为同一字符进行判定
• 勾选「将类似的字符作为同一字符判定」ON 时，列表会变为有效
• 按下 OK 按钮后，即应用此画面中操作的变更，关闭画面
• 按下取消按钮后，则废弃此画面中操作的变更，关闭画面
(o)
［详细设定］按钮
显示字符串判定的详细设定画面。
(p)
比较字符串
此输入框用于输入判定用的正确字符串。
最多输入字符数：
50
勾选「使用比较字符串信息」时，此项无效。
(q)
蒙板字符
用于比较字符串中不进行比较的字符。
固定为「？」。
(r)
［
↑
］按钮
点击此项后，将「读取结果」中显示的字符串作为「比较字符串」设定。
勾选「使用比较字符串信息」时，此项无效。
(s)
读取结果
显示检查进程的执行结果（识别的字符串）。
无法识别字符串时，会显示字符串「
ERR
」。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
113
4

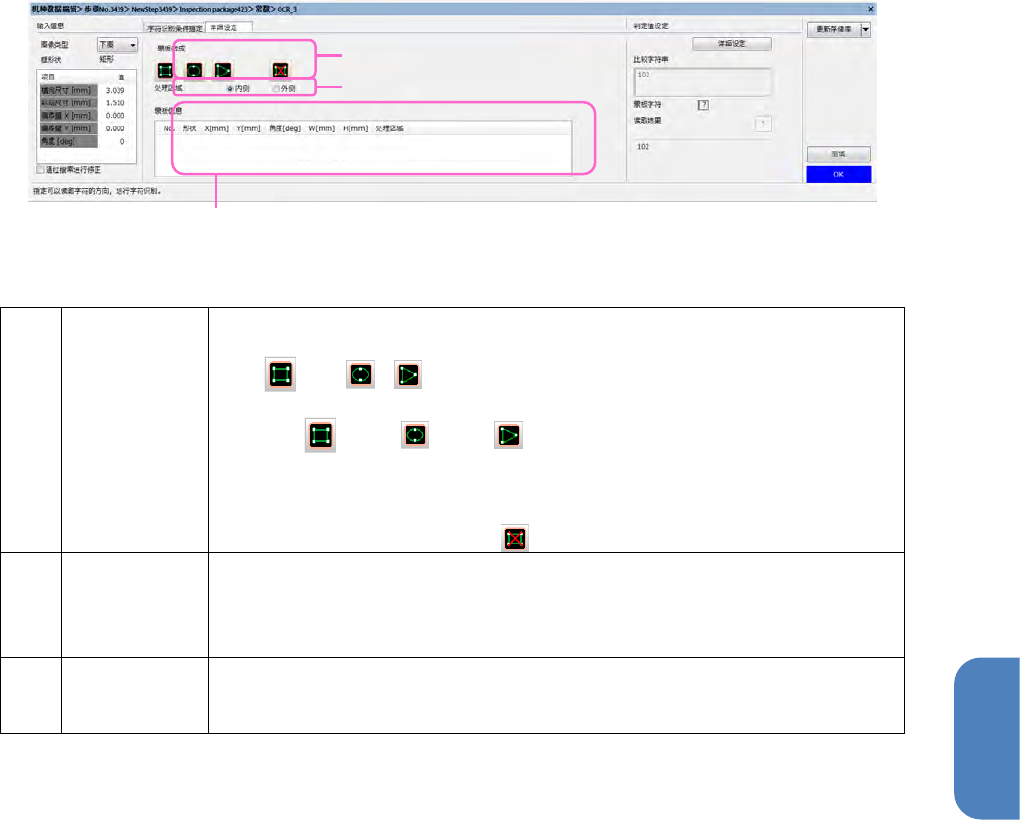

【详细设定】
详细设定
t
蒙板做成
可以制作和删除蒙板。
选择
或者
、 ，在放大图像区域勾画出希望从识别对象中除外的区
域，该区域在字符识别时将不作为读取对象。
※可勾画
矩形，
圆形，
多边形
制作的蒙板在
[
蒙板信息
]
项目中显示。
在
[
蒙板信息
]
处选择蒙板，按下
按钮，将删除所选择的蒙板。
u
处理区域
对于制作的蒙板，可以选择将蒙板对象置于
[
内侧
]
或
[
外侧
]
。
（默认值为
[
内侧
]
）
选择
[
内侧
]
后制作蒙板时，勾画线框的内侧为掩盖对象。
选择
[
外侧
]
后制作蒙板时，勾画线框的外侧为掩盖对象。
v
蒙板信息
所制作蒙板的
[No] [
形状
] [X] [Y] [
角度
] [W] [H] [
处理区域
]
显示为列表。
在
[
处理区域
]
可以切换
[
内侧
]/[
外侧
]
。
t
u
v
