第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 44 如果勾选了 [ 设定 疑似图像 ] ，则按照 [R] 、 [G] 、 [B] 设定的公式显示对应 的图像。 在 [3D] 照明设定画面，可以 变更在拍摄 3D 图像时所使用的 [ 照明条件 ] 及 [ 过滤器 ] 。 勾选了 [ 启用照明、相机 ( 实时图像 )] 时，按照设定的 照明设置 进行 连续捕捉。用箭 头按钮 可以变更拍摄位置。 按下 [ 拍摄 ] 按钮，则 按照…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
43
4
6
在［机种数据的照明设定］画面进行的设定
设定拍摄［基板整体图像］时所使用的照明条件。
通过画面左下角的
[2D]/[3D]
按钮，可以切换
2D
图像用照明设定画面和
3D
图像用照明设定画面。
（
[3D]
仅适用于
RV-2-3D
、
RV-2-3DH
、
RV-2-3DHL
）
在
[2D]
照明设定画面可以变更
[
上照明
]
、
[
中照明
]
、
[
下照明
]
的物理照明设定以及照明度。
勾选了
[
启用照明、相机
(
实时图像
)]
时，按照设定的照明设置进行连续捕捉。用箭头按钮可以变
更拍摄位置。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
44
如果勾选了
[
设定疑似图像
]
，则按照
[R]
、
[G]
、
[B]
设定的公式显示对应的图像。

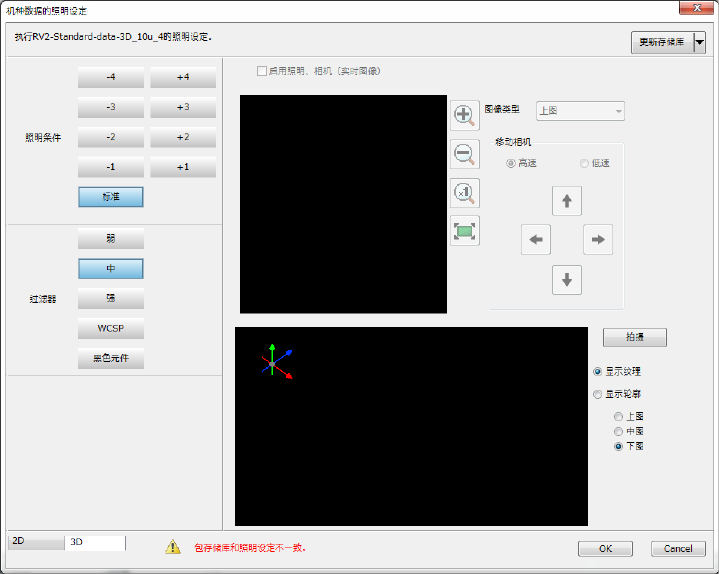

在
[3D]
照明设定画面，可以变更在拍摄
3D
图像时所使用的
[
照明条件
]
及
[
过滤器
]
。
勾选了
[
启用照明、相机
(
实时图像
)]
时，按照设定的照明设置进行连续捕捉。用箭头按钮
可以变更拍摄位置。
按下
[
拍摄
]
按钮，则按照设定的照明设置进行
3D
图像的捕捉。
按下［
OK
］，则登录设定结束操作。
按下［
Cancel
］，则放弃设定结束操作。
7

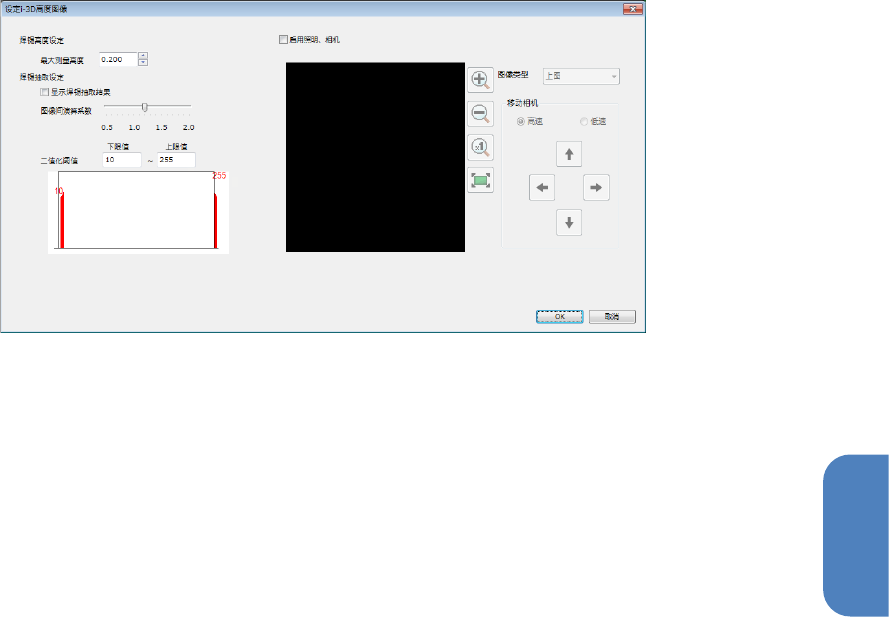

［i-3D 高度图像设定］画面中的设定。（RV-2 专用）
在［最大测量高度］中，设定要测量的焊锡的最大高度。
勾选［显示焊锡抽取结果］后，预览画面中作为焊锡抽取的部分会用浅蓝色显示。
设定［图像间演算系数］、［二值化阈值］的［下限值］、［上限值］，调整数值，使焊锡部
分可抽取。
勾选［使照明、相机有效］后，即开始在当前的相机位置拍摄。
在［图像类型］中，可选择预览中显示的图像。
用［移动相机］的箭头按钮可移动相机的位置。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
45
4
选择［高速］、［低速］任意一项，可指定相机移动的速度。
按［
OK
］，即注册设定后结束。
按［取消］则废弃设定后结束。
全部指定后，按［下一步］。
8
在［转换 CAD 数据］中指定要转换的 CAD 数据。
在［转换
CAD
数据］中，任选［不使用
CAD
数据］、［使用
CAD
数据］中的一项。
选择［使用
CAD
数据］后，任选［
CAD
数据文件］、［
Gerber
数据文件］中的一项。
指定了［
CAD
数据文件］后，点击［
...
］按钮，选择
CAD
数据文件。
选择
CAD
数据文件后，指定［格式类型］。
从下拉菜单可进行必要的相应「添加］、［编辑］、［管理］。
CAD
数据有
AB
面时，可在［选择读入面］中指定［
A
面］、［
B
面］。
按［更新预览］按钮可更新预览画面。
指定了［
Gerber
数据文件］后，点击［
...
］按钮选择
Gerber
数据文件。接下来如果要求了基板
信息文件，要指定基板信息文件。
