第 4 章 操作篇
4-5. 机型数据的创建和编辑
155
4

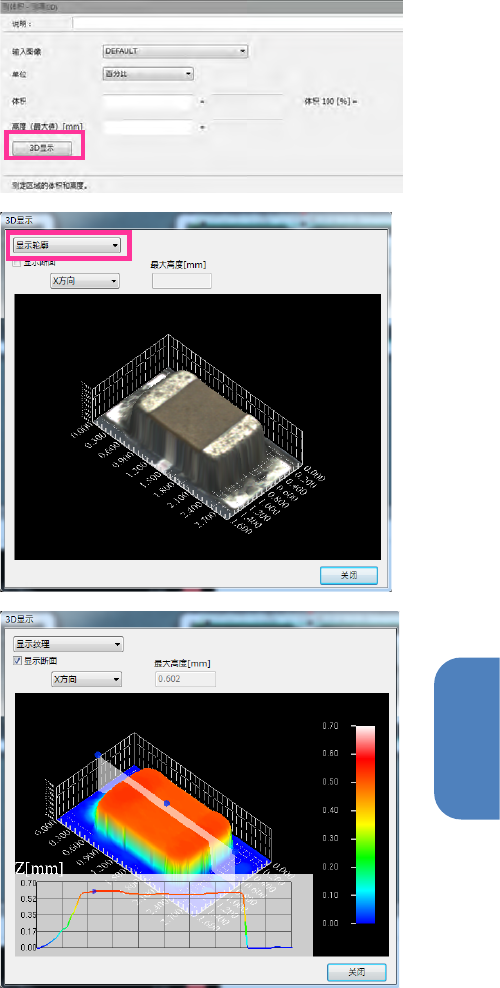

7 按下“3D 显示”按钮。
8 从显示纹理处的下拉菜单，切换轮廓显示。
9 勾选显示断面，点击显示区域。
移动断面线，确认最大高度。
将此数值用于之后设定判定检查过程的操作时，
作为目标值使用。
10 按下“关闭”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
156

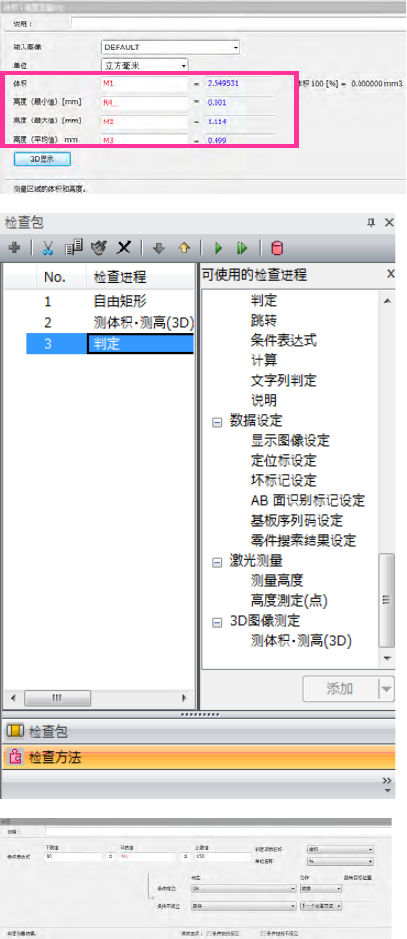

(6) 判定的设定
1 体积，高度（最小值），高度（最大值）， 输
入在高度（平均值）的每个值。（数字本地
内存）
2 追加判定的检查过程
3 输入占所指定区域体积的条件。
4 追加判定检查过程。
5 将先实施确认的元件高度（最大值）的数值
作为参考，输入条件式。
6 对能否正确识别实施测试。
Memo
OK
时，设定结束。
NG
时请再重新设定一次。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
157
4
(7) 自动设定基准面
以基板色设定为基础，可以自动设定各模块的基准面信息。
1 选择模块分割编辑的 p-3D 基准面设定。
在基板图像上，模块框为橙色，
基准点描绘为灰色●标记。
2 点击自动设定按钮
自动设定基准信息。
Tips
• 因为在基板颜色位置处配置了基准
点，所以在多次设定基板颜色时，有
时高度不一致。
(8) 编辑基准面
可以编辑各模块的基准面。
1 通过模块分割编辑的 p-3D 基准面设定，
选择基板图像上的模块。
编辑对象模块的边框为浅蓝色，
基准点描绘为粉色的●标记。
2 在基板图像上进行鼠标操作。
可以用鼠标拖拽移动基准点。
可以右击菜单进行追加删除。
