第 7 章选配

7-7. 支持大尺寸机器

 关于区域分界位置（区域 1，区域 2）的指定

• 如果是大尺寸基板，基板整体图像和检查数据将分为区域 1 和区域 2 两块处理。

• 创建基板整体图像时，指定区域 1 的结束位置（）和区域 2 的开始位置（）。

7-7-2. 设定

1 从主菜单中选择［维护］，触摸子菜单中的［制造商设定］。

2 勾选［长尺基板］。

第 7 章选配

7-7. 支持大尺寸机器

7-7-3. 大尺寸机种数据的创建

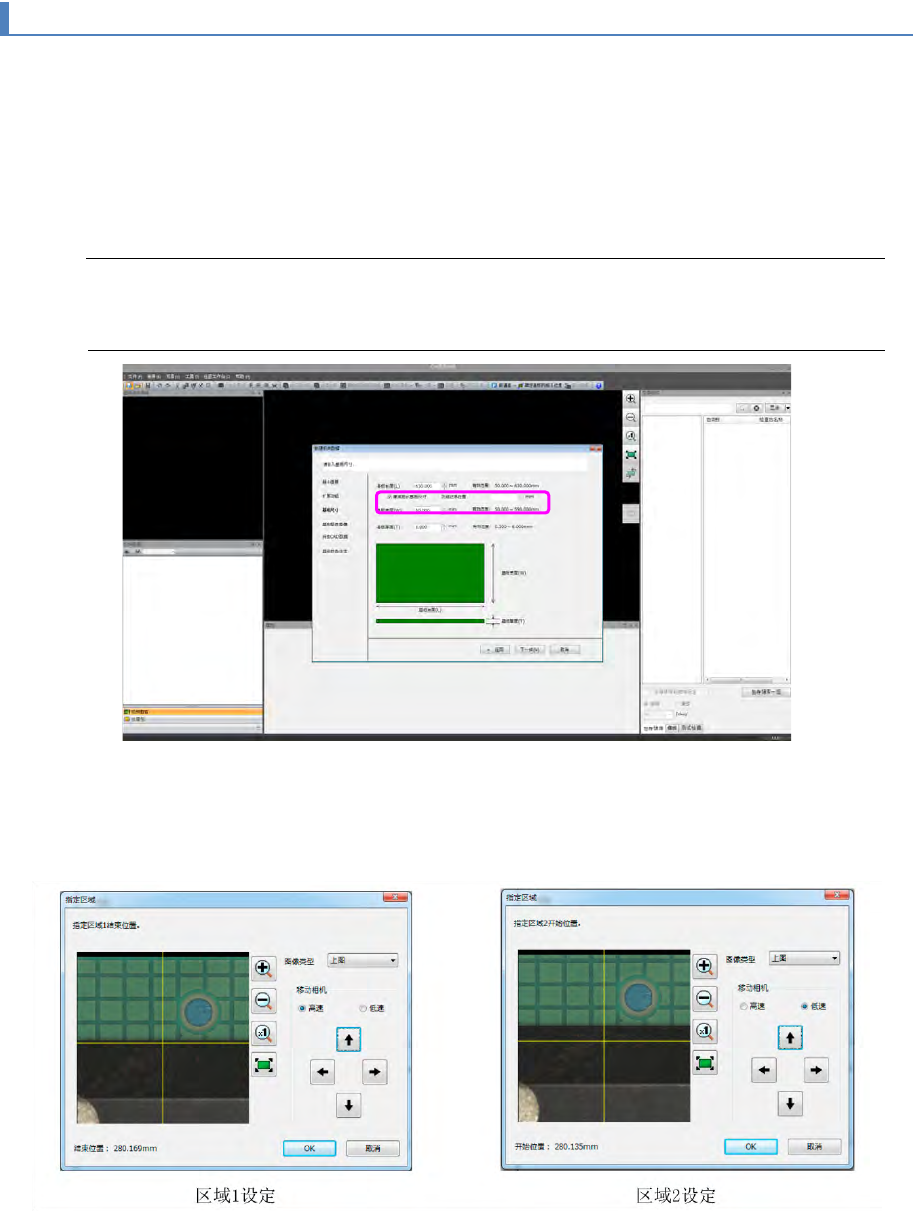

1 在机种数据编辑画面的菜单栏上，按［文件 (F)］ - ［创建机型数据］ - ［新建］的顺

序点击。

2 输入基本信息时，勾选［使用长尺基板］。

3 输入［区域边界位置］。

Tips

• 输入基本信息时设定的区域分界位置为大概位置。

• 区域 1 和区域 2 的设定按步骤 4 进行。

4 在基板整体图像的设定画面中，点击创建按钮。

将显示下一个示教画面。

区域 1 设定完成后，将显示区域 2 的设定画面。

创建基板整体图像时，指定区域 1 的结束位置和区域 2 的开始位置。

第 7 章选配

7-7. 支持大尺寸机器

大尺寸机种数据的编辑

在主菜单中按下［编辑机型数据］后，将显示机种数据编辑画面。

可从机种数据编辑画面的区域选择下拉菜单中选择编辑对象区域。
