第 7 章 选配
7-2. 标记装置(RV-2/RV-2-3DH/RV-2-3DHL 专用)
8
7-2-3. 初始设置
请根据所用标记笔的形状，调整标记笔的安装高度和笔套的位置。

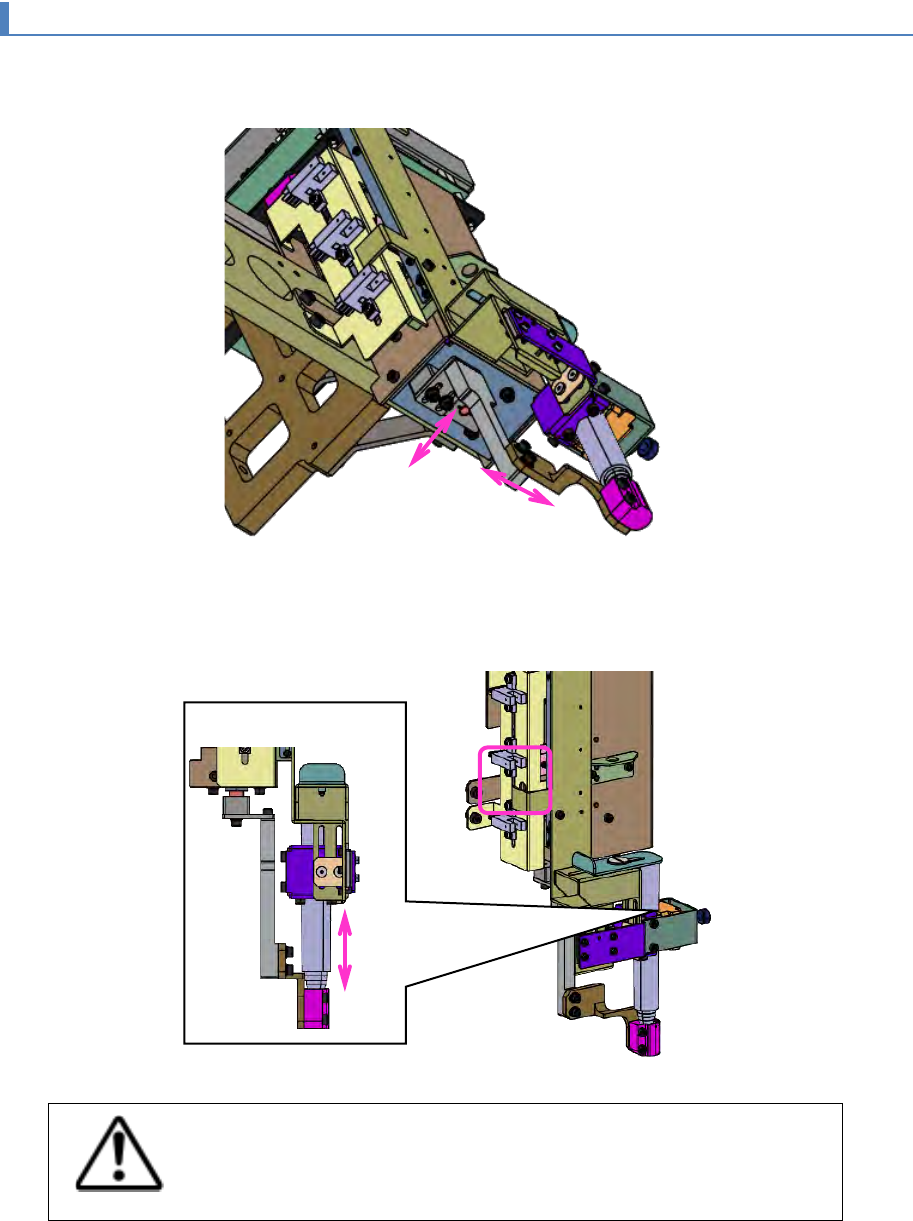

笔套位置的初始调整
请在如图所示的两处，调整笔套和笔尖的位置。
标记笔安装高度的初始调整
【RV-2】
标记装置位置固定时，调整标记笔高度，使其能正好放入笔套中。
注意
更改标记笔的种类时，请务必调整标记笔的安装高度。如果不调整，标
记笔装置下降时，笔尖可能过度地接触基板，造成基板损坏。
第 7 章 选配
7-2. 标记装置(RV-2/RV-2-3DH/RV-2-3DHL 专用)
9
7

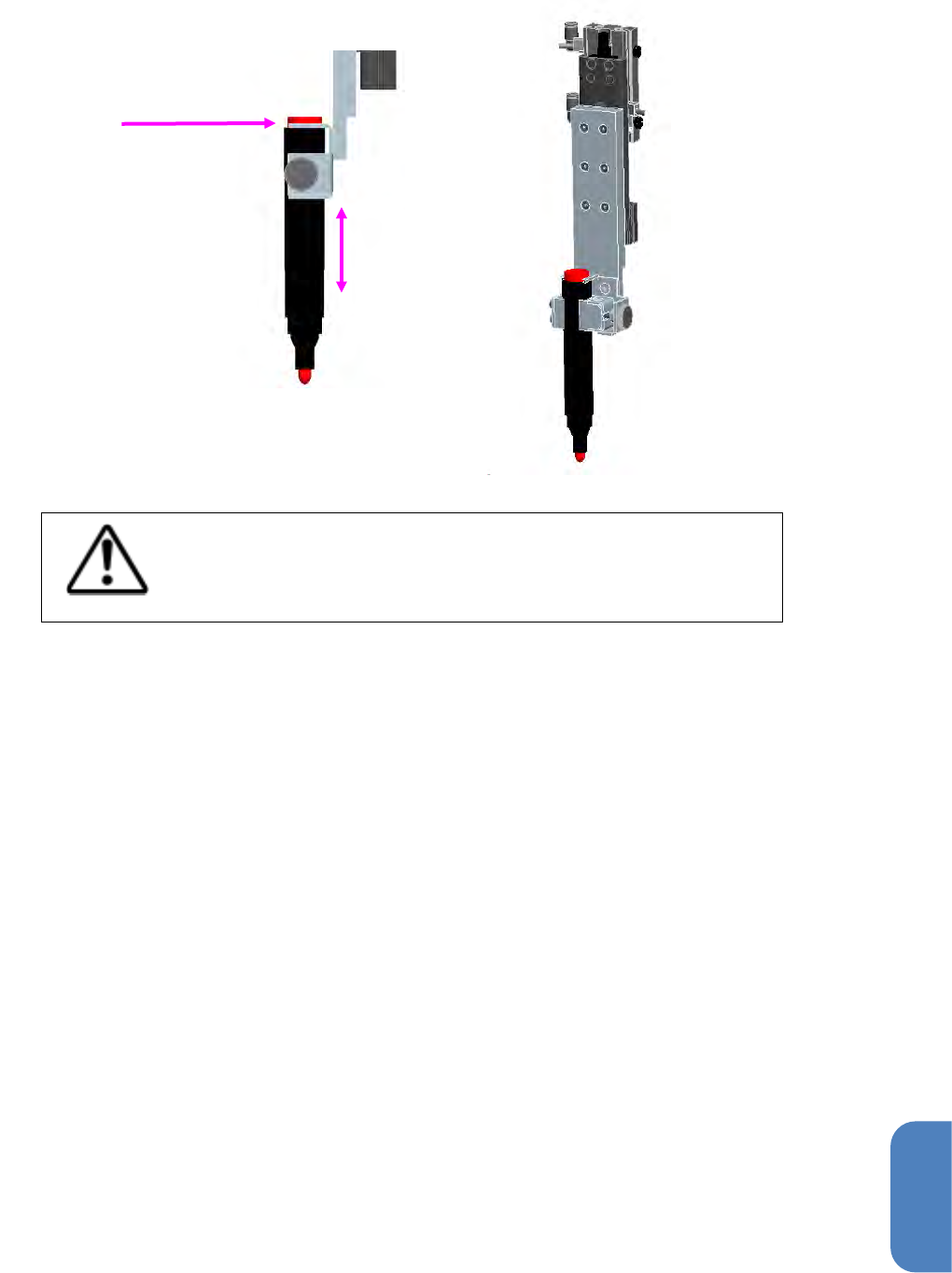

【RV-2-3DH/RV-2-3DHL】
固定标记笔，使其顶端与笔夹底座的槽孔对接。
注意
・请使用 Shachihata 制 (K-177N)专用笔。
・更改标记笔的种类时，请务必调整标记笔的安装高度。如果不调整，
标记笔装置下降时，笔尖可能过度地接触基板，造成基板损坏。
对接部
第 7 章 选配
7-2. 标记装置(RV-2/RV-2-3DH/RV-2-3DHL 专用)
10
7-2-4. 标记笔的更换方法

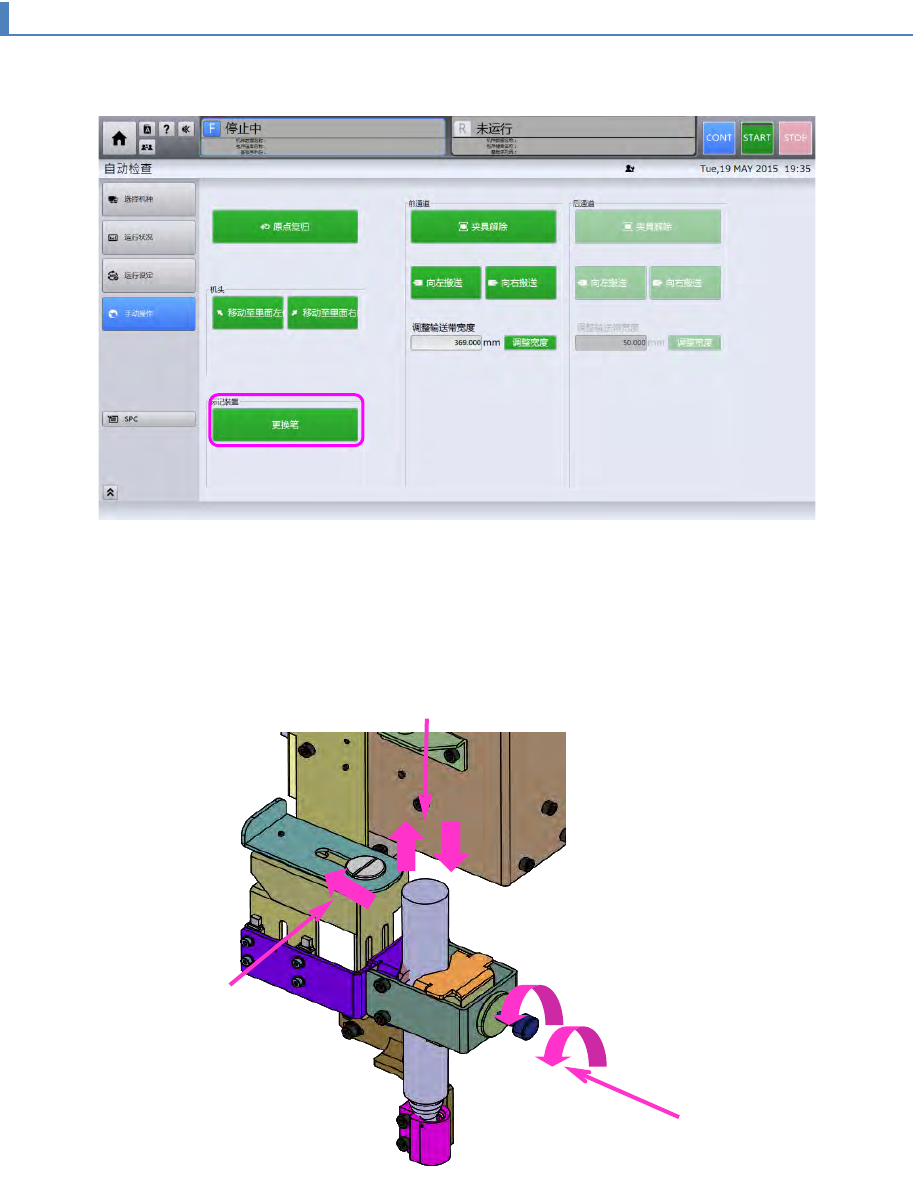

1 选择主菜单中的［自动检查］ - ［手动操作］ - ［更换笔］。
2 标记装置（摄像机）会移动到更换位置，更换标记笔。
拆卸
将滑块盖板往后推（1），松开锁定螺母后转动夹具螺丝，松开笔架 (2)。拔出标记笔后更换 (3)。
1
2
3
