第 4 章 操作篇
4-5. 机型数据的创建和编辑
72
Tips
•
块分配对象列为跳过的步骤时，被设定为跳过的步骤也会变为拍摄对象。但是，由于
此设定不会被反映到机种数据中，因此必须进行块的重新分配操作。
•
如果选中了
[
集合基板按照一枚基板相同方式分配
]
，则块分配时，将以相同的方式为相
距一定距离的多个展开基板分配块。
(
默认值
:OFF)
• [顶针]设定为 OFF，则在编辑机种数据及自动检查中的基板夹持时，不实施顶针动作。
(默认值:ON)
第 4 章 操作篇
4-5. 机型数据的创建和编辑
73
4
定位标的编辑
定位标由
2
个或
3
个标记进行识别，根据基板全体的位置偏差，膨胀，收缩情况来补正检查位置。
1
次
位置补正所使用的多个定位标，统称为定位标组。
可以创建多个定位标组，位置补正对象可任意设定为基板全体，以子板为单位，仅限特定零件等等。
Tips
•
定位标组
ID
：唯一标识定位标组的编号
•
检查位置
ID
：在
1
组定位标组中唯一标识定位标组的编号
第 4 章 操作篇
4-5. 机型数据的创建和编辑
74
定位标的追加
在机型数据树状图上选择［定位标］，并显示追加在［显示放大图像］区域的定位标组。
从［工具箱］的检查包存储库或模板选项卡中选择定位标，粘贴在放大图像上。
第
2
个和第
3
个分别从属性窗口中选择不同的检查位置
ID
，用相同的操作进行粘贴。
Tips
•
用鼠标等移动向导区域，显示目标定位标。
定位标的删除
在属性窗口选择要删除的定位标，点击［删除］。
定位标的编辑
在属性窗口选择要编辑的定位标，点击［编辑包］。

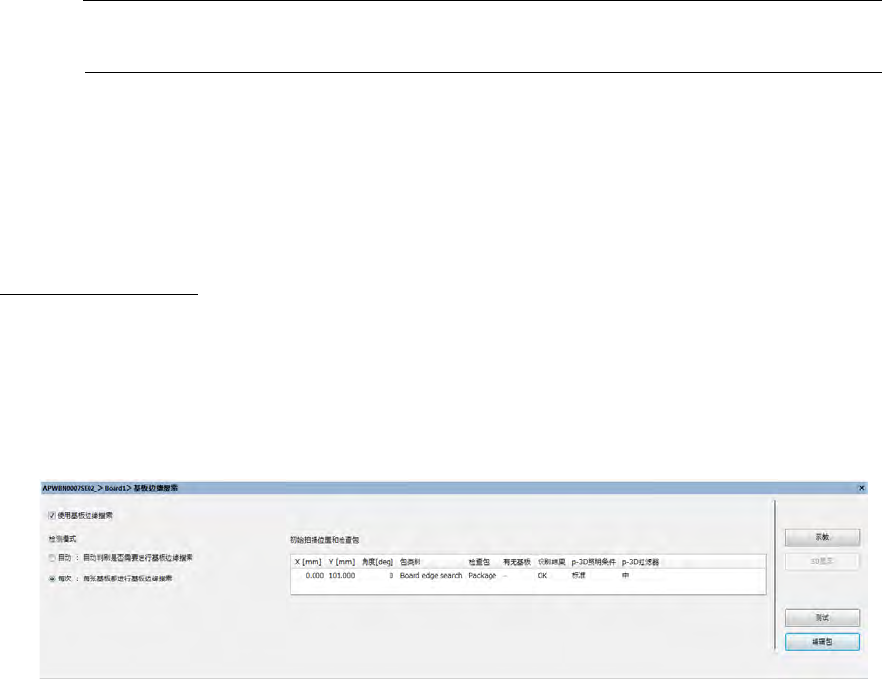

基板边缘搜索的编辑
在搬入基板后搜索基板边缘的位置，可以补正检查位置。
为
3D
检查有效的机种数据时，利用
3D
图像实施基板边缘搜索。在
3D
图像的基板边缘搜索失败时，利
用
2D
图像实施基板边缘搜索。
※为
3D
检查无效的机种数据时，仅实施
2D
图像基板边缘搜索。
勾选了［使用基板边缘搜索］时，实施基板边缘搜索。
未勾选［使用基板边缘搜索］时，不实施基板边缘搜索。
[
检测模式
]
选择为
[
自动
]
时，在自动检查
3
次连续识别
OK
后记录其补正量，在第
4
张之后将不实施基板
边缘搜索而使用记录的补正量。
[
检测模式
]
选择为
[
每次
]
，则每次实施基板边缘搜索。
在
[
初始拍摄位置和检查包
]
处显示最初的基板边缘搜索拍摄位置和检查包。
按下［示教］按钮，则迁移到连续捕捉取得的图像画面，可以实施基板边缘面的位置调整。
变更
[p-3D
照明条件
]
及
[p-3D
过滤器
]
的设定，可以变更
3D
图像的拍摄条件。
此外，按下
[3D
显示
]
按钮，将显示出
3D
图像显示画面，可以通过所设定的拍摄条件确认
3D
图像。
