第 4 章 操作篇
4-6. 进程模式
206
Blob
位置测定
测量的最大
2
值区的近似形状信息。
说明
可输入注释。
输入图像
指定要输入的图像。在列表中显示本地内存变量。
Blob
形状
要指定一个
blob
的近似形状或者外接矩形。
X[mm]
Y[mm]
和存储输入图像中心和近似形状中心到指定的本地内存的偏移。
角度
[deg]
以存储近似形状到指定的本地内存的旋转角度。
宽度
[mm]
长度
[mm]
存储在本地内存的近似形状的宽度和长度。
面积测量
测量
2
值化区域的面积。
说明
可输入注释。
输入图像
指定要输入的图像。在列表中显示本地内存变量。
单位
在［
%
］中指定面积测量的测量值单位。
面积
测量
2
值化结果区域的面积，保存到指定的本地内存中。
（显示面积为
100%
时的面积值，单位为平方毫米）
第 4 章 操作篇
4-6. 进程模式
207
4

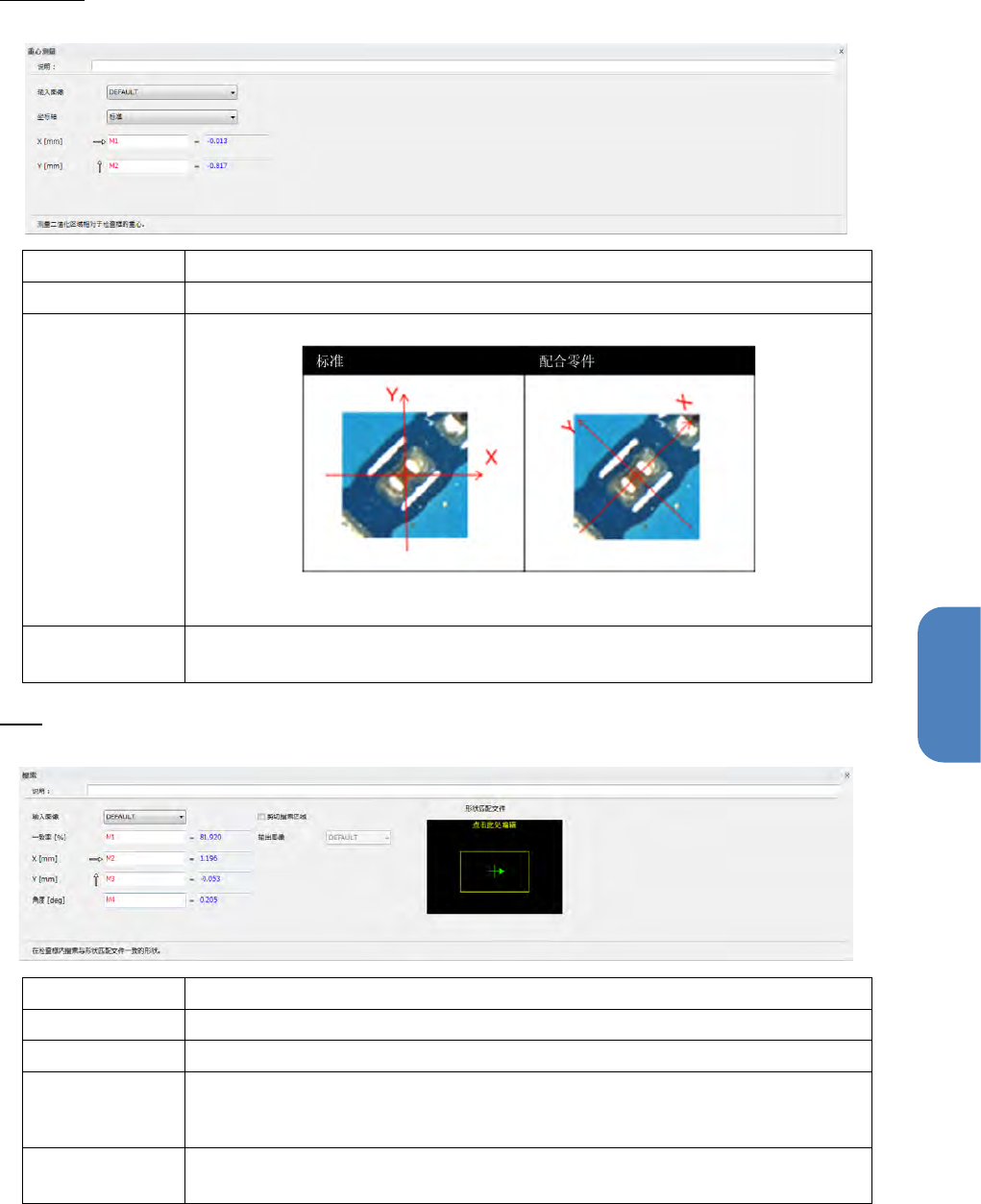

重心测量
测量
2
值化区域的面积。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
坐标轴
在［标准］，［与零件旋转角对齐］中指定测量结果的坐标轴。
标准：在所见坐标轴上直接测量重心。
与零件旋转角对齐：在零件朝向
0
度的坐标轴上测量重心。
X [mm]
Y [mm]
显示测量的重心位置（
XY
坐标），从本地内存中指定后，保存重心的
X
坐
标。
搜索
使用检查框搜索与模型一致的形状。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
一致率
[%]
搜索结果中形状的一致率。从本地内存中指定后，保存输入值。
X [mm]
Y [mm]
角度
[deg]
根据搜索结果中
XY
角度的偏移量，从本地内存中指定后，保存输入值。
搜索型号
显示搜索模型。
点击模型图像后，显示［编辑搜索型号］画面。
第 4 章 操作篇
4-6. 进程模式
208

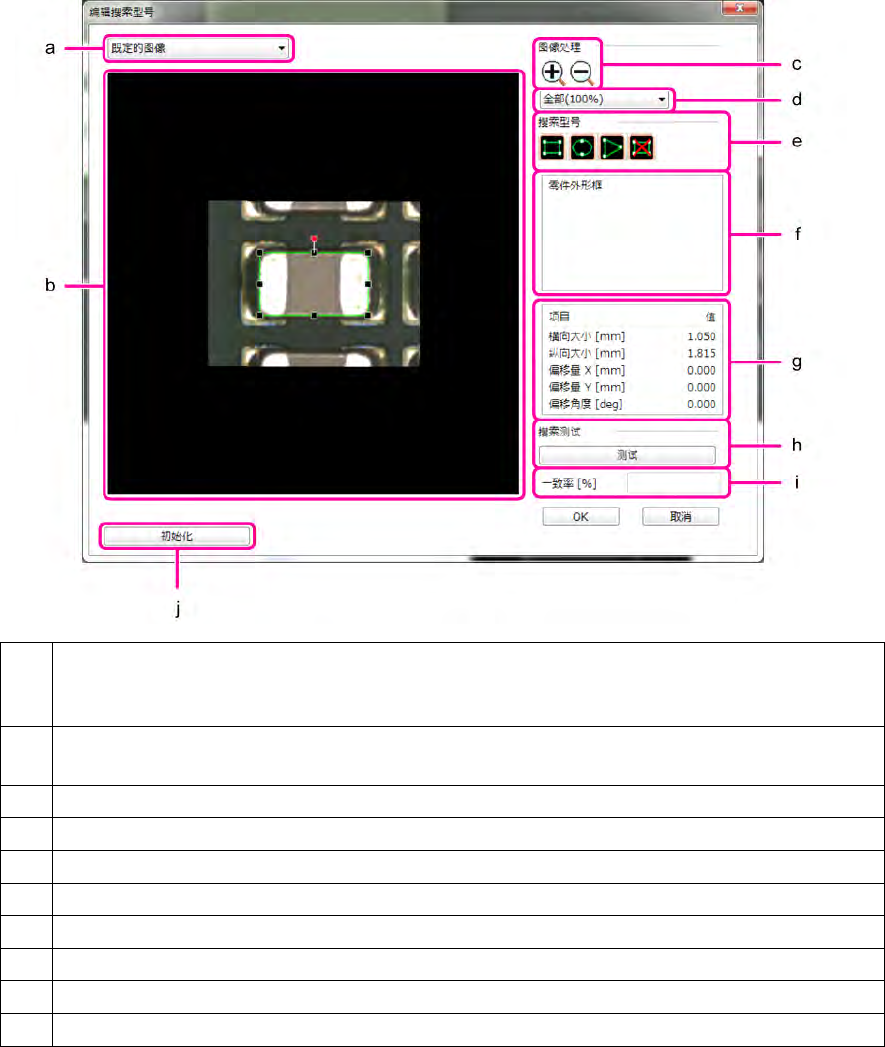

编辑搜索模型
(a)
切换图像显示区域的图像。
既定的图像：从放大图像显示区域相同的图像抠取的零件图像
注册时的图像：登录时的图像
(b)
显示在显示图像中设定的图像。
只显示搜索范围（检查框）围住的部分。
(c)
更改图像的显示倍率。
(d)
选择图像的显示倍率。
(e)
描绘模型形状框。
(f)
以列表形式显示搜索模型中的形状框。
(g)
显示选定框的详细信息。
(h)
根据定义的形状框信息，执行搜索的模拟检查。
(i)
显示搜索模拟检查后得出的一致率。
(j)
对搜索模型中的形状框信息进行初始化。
