第 7 章选配

7-9. e-3D(RV-2 专用)

7-9-1. 什么是 e-3D

e-3D 是使用高度图像测量元件等体积或高度、进行判定的工具。

通过将其编入处理库编辑中，可组合更高精度的程序。

Tips

• e-3D 单元，通过从斜上方观察照射到正下方的激光光线测量高度。

• 因此，有时会形成元件的影子而无法检查的区域。

 UI 设计

体积・高度测量（3D）画面

项目名称说明

注释可输入任意注释内容。

输入图像指定要进行处理的图像。

单位指定百分比、立方毫米的单位。

体积测量区域的体积，代入指定本地存储器的变量。

可直接输入要指定的数值型本地存储器。

不能输入数值型本地存储器以外的字符串或数式等内容。

高度（最大值）测量区域的最大高度，代入指定的本地存储器变量。

可直接输入要指定的数值型本地存储器。

不能输入数值型本地存储器以外的字符串或数式等内容。

3D 显示显示 3D 显示画面。

第 7 章选配

7-9. e-3D(RV-2 专用)

3D 显示画面

项目名称说明

切换显示区域通过下拉菜单指定显示纹理、显示轮廓。

对应选择的显示，在显示区域中显示图像。

显示断面勾选此项，可在显示区域中显示断面的线条及图形。

切换断面线条的轴可通过 X 方向、Y 方向、Z 方向选择断面的线条。

最大高度[㎜] 勾选显示断面后，进行断面线条调整时，会显示断面线条上的最大高度

值。

不可直接输入。

显示区域通过切换显示区域，显示选择的图像。

勾选了显示断面时，点击图像即会显示断面线条。

断面线条的中央及边端上，会显示蓝色圈，通过拖拽可调整线条的位

置。

通过以下操作，可变更图像的视点。

・点击左键 + 拖拽：将图像向拖拽方向移动

・点击右键 + 前后拖拽：放大、缩小图像

・点击左右键 + 拖拽：进行图像角度变更或旋转

第 7 章选配

7-9. e-3D(RV-2 专用)

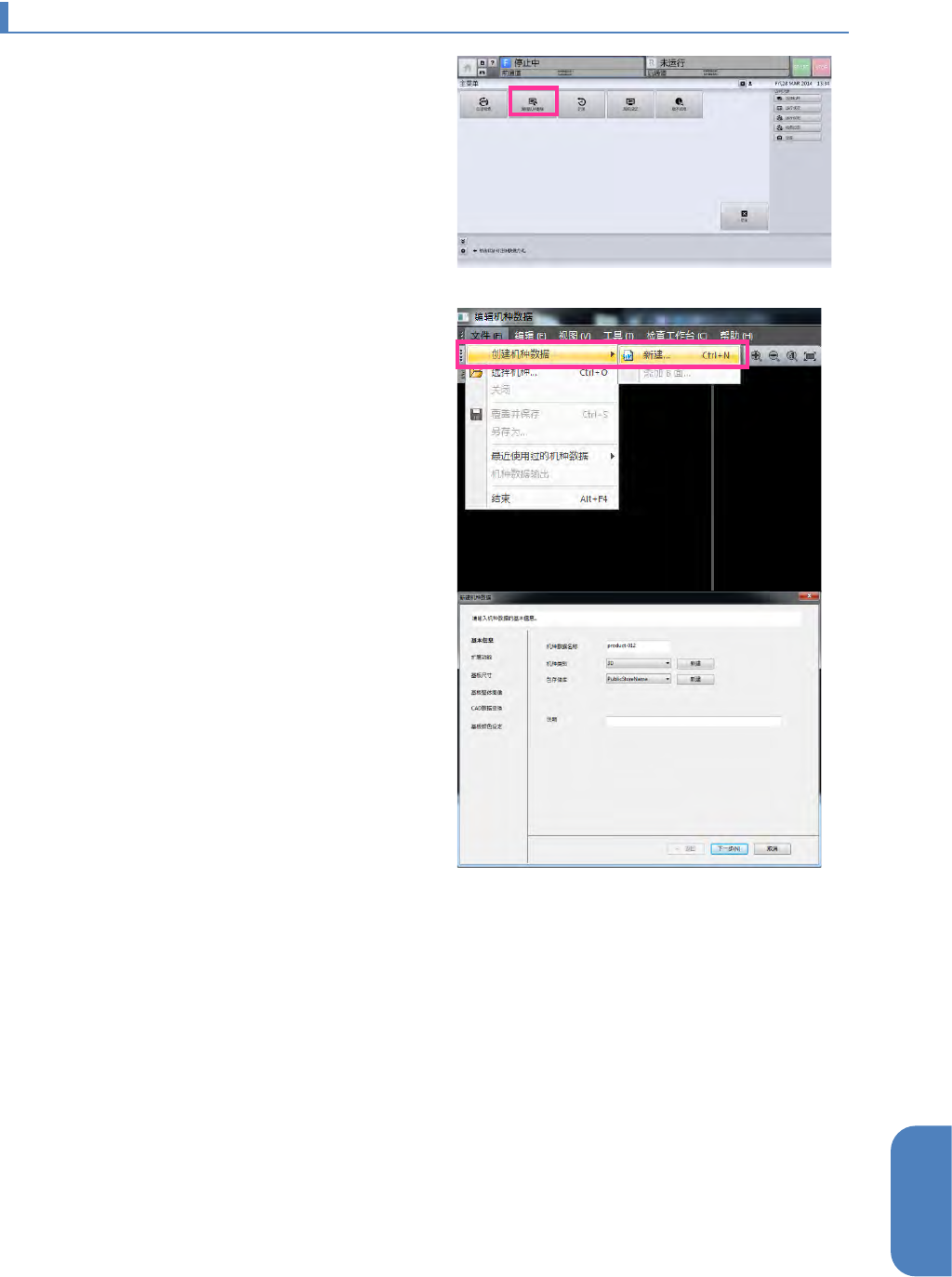

7-9-2. 创建机种数据

1 从顶层主菜单选择“编辑机种数据”。

显示编辑机种数据画面。

2 从文件选择创建机种数据-新建。

显示机种数据的新建画面。

3 在基本信息（机种数据名称、机种类别、包

存储器、注释）中分别输入任意信息，按

“下一步”按钮。
