RV-2_使用说明书.pdf - 第233页

第 4 章操作篇 4- 5. 机型数据的创建和编辑 153 4 (5) 3D 方法的设定 1 在检查包菜单中，勾选高度。 2 右击检查包的高度，选择追加新方法。 3 在追加的新检查方法处，输入任意名称，点击检查方法。

第 4 章操作篇

4-5. 机型数据的创建和编辑

152

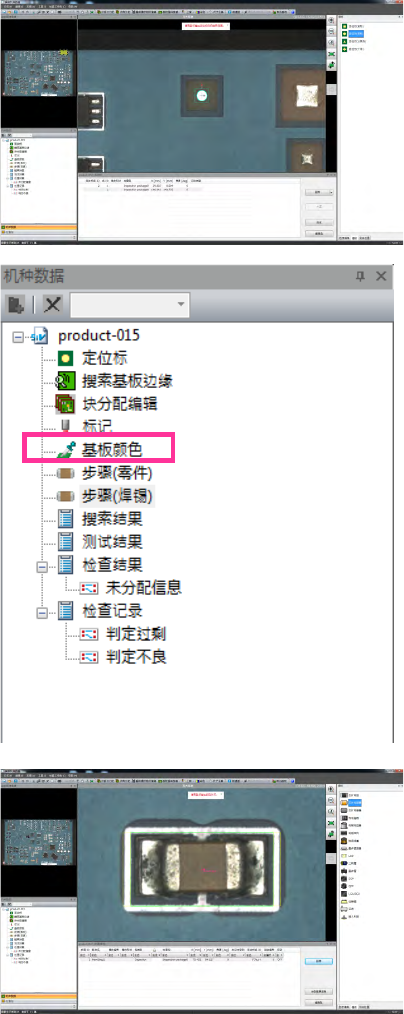

(4) 创建步骤

1 创建基板定位。

2 从机型数据菜单中选择步骤（元件）。

3 选择实施检查元件的模板，围绕放大图像上元件

体的外形，创建步骤。

第 4 章操作篇

4-5. 机型数据的创建和编辑

153

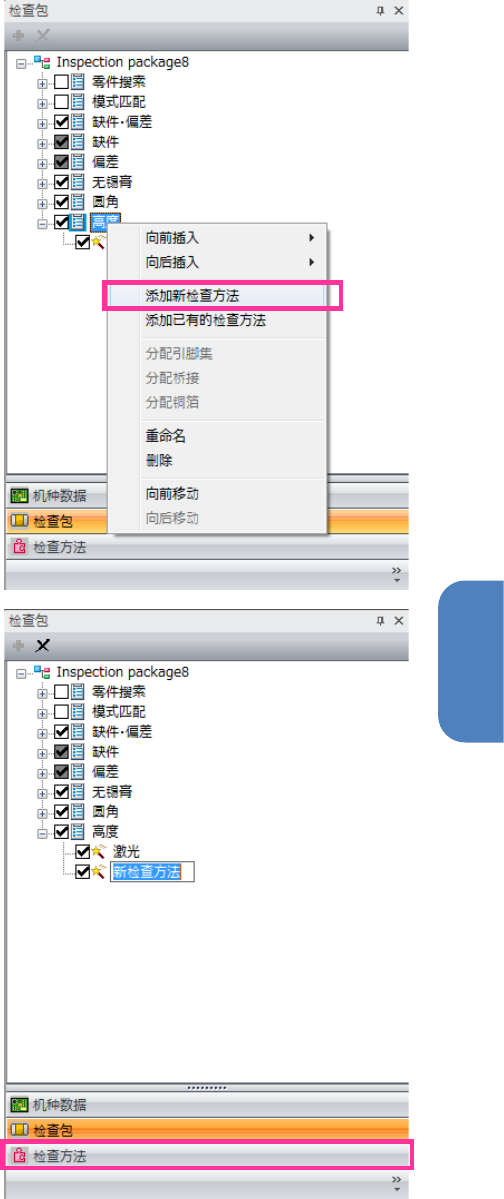

(5) 3D 方法的设定

1 在检查包菜单中，勾选高度。

2 右击检查包的高度，选择追加新方法。

3 在追加的新检查方法处，输入任意名称，点击检

查方法。

第 4 章操作篇

4-5. 机型数据的创建和编辑

154

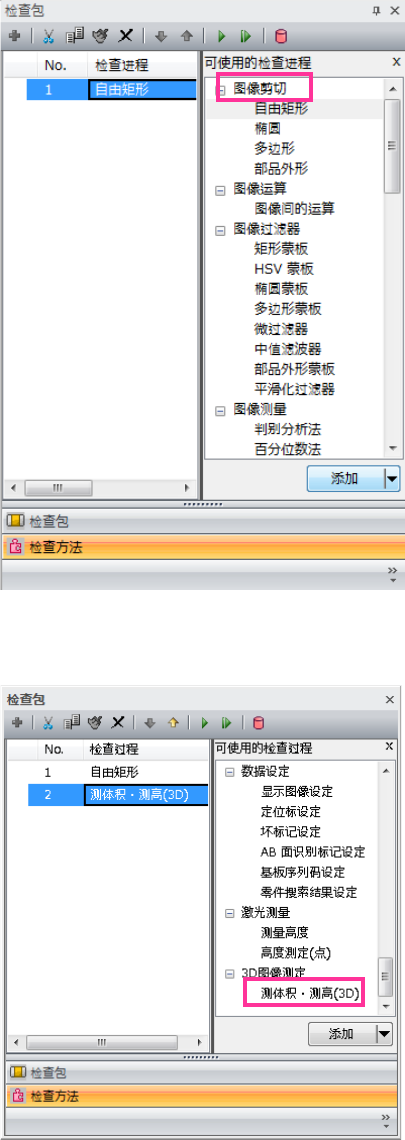

4 追加矩形的检查过程。

5 用步骤框框起放大图像上的检查对象范围，调整

框的形状。

6 追加体积、高度测定（3D）的检查过程。
