第 4 章 操作篇
4-5. 机型数据的创建和编辑
137
4
i-3D高度图像设定画面
项目名称
说明
焊锡高度设定
设定可测量的最大高度。
焊锡抽取设定
设定为了执行焊锡抽取逻辑的参数。
勾选“显示焊锡抽取结果”后，图像显示区域中会显示设定的参数结
果。
图像间演算系数
设定焊锡抽取逻辑的图像间演算系数。
二值化阈值
设定焊锡抽取逻辑的二值化阈值。
在亮度分布的直方图上，也可以通过操作下限值及上限值的滑动条，
设定二值化的阈值。
启用照明、相机
勾选此项后，在图像显示区域中，使用照明设定中指定的照明显示图
像。
图像类型
切换图像显示区域中显示的图像类型（上图
/
中图
/
下 图 ）。
移动相机
以低速或高速向
4
个方向（上下左右）使图像显示区域移动。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
138
(3) 创建机型数据

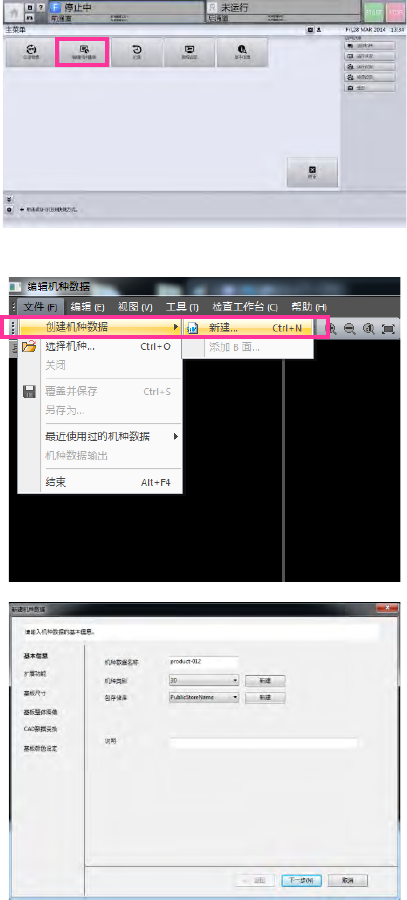

1 从顶层主菜单选择“编辑机型数据”。
显示机型数据编辑画面。
2 从文件中选择创建机型数据-新建
。
显示新建机型数据画面。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
139
4
3 在基本信息（机型数据名、机型类别、包
存储库、注释）中分别输入任意信息，按
“下一步”按钮。

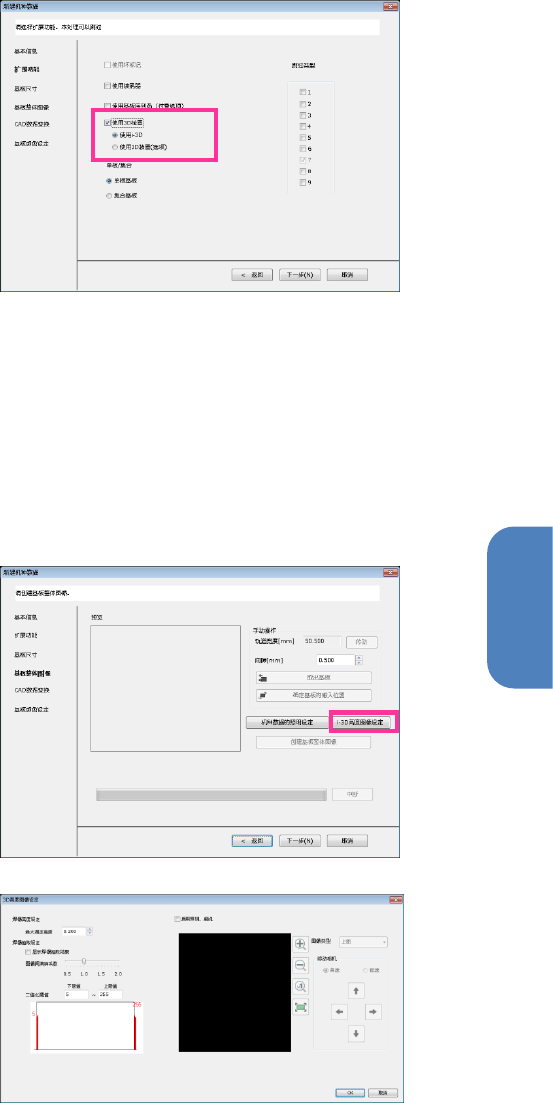

4 勾选“使用 3D 检查”后，选择“使用 i-3D”。
E3D1204
：扩展功能
分别输入任意信息，按“下一步”按钮。
5 在基板尺寸（基板长度、基板宽度、基板
厚度）中分别输入任意信息，按“下一
步”按钮。
6 按“移动”按钮调整轨道宽度。
7 将基板放置在传送轨道上，按“基板的搬
入位置定位”按钮使基板被夹紧。
8 按“i-3D高度图像设定”按钮。
显示
i-3D
高度图像设定画面。
