第 4 章 操作篇
4-8. 维护
250
4-8.
维护
可以对机头（
Head
）、搬送、
I/O
、信号塔、暖机
(aging)
、校准等进行设定和确认。用户权限为「维护」
及「服务」时，才能进行此操作。
4-8-1.
画面构成

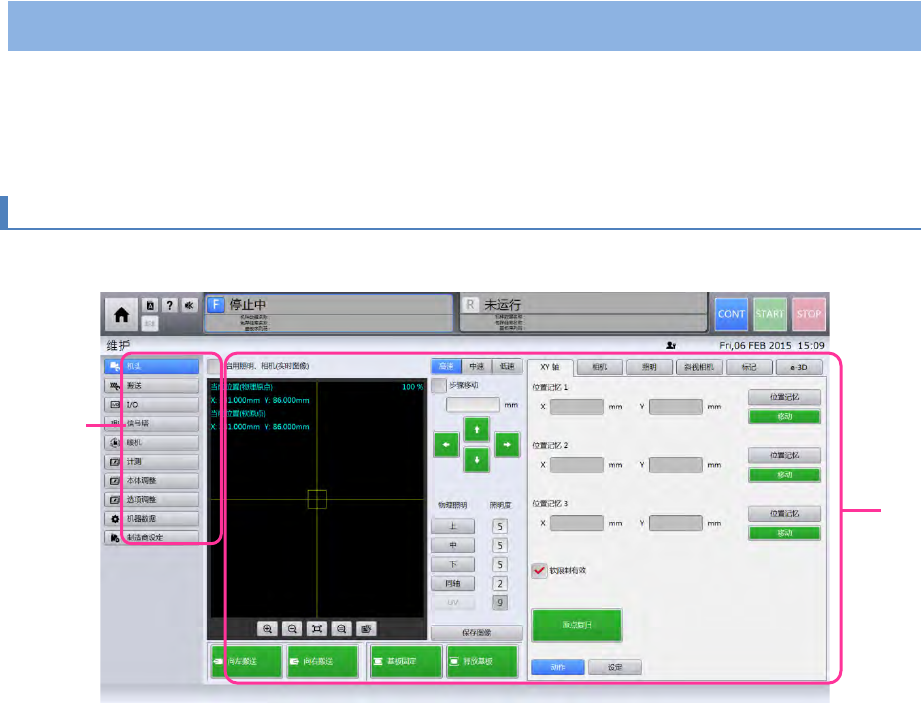

在主菜单中触摸［维护］后，将显示维护画面。维护画面分为以下两种区域。
(a)
维护菜单区域
(b)
维护控制显示区域
a
b
第 4 章 操作篇
4-8. 维护
251
4
4-8-2.
通用功能
设定系统的基本信息。

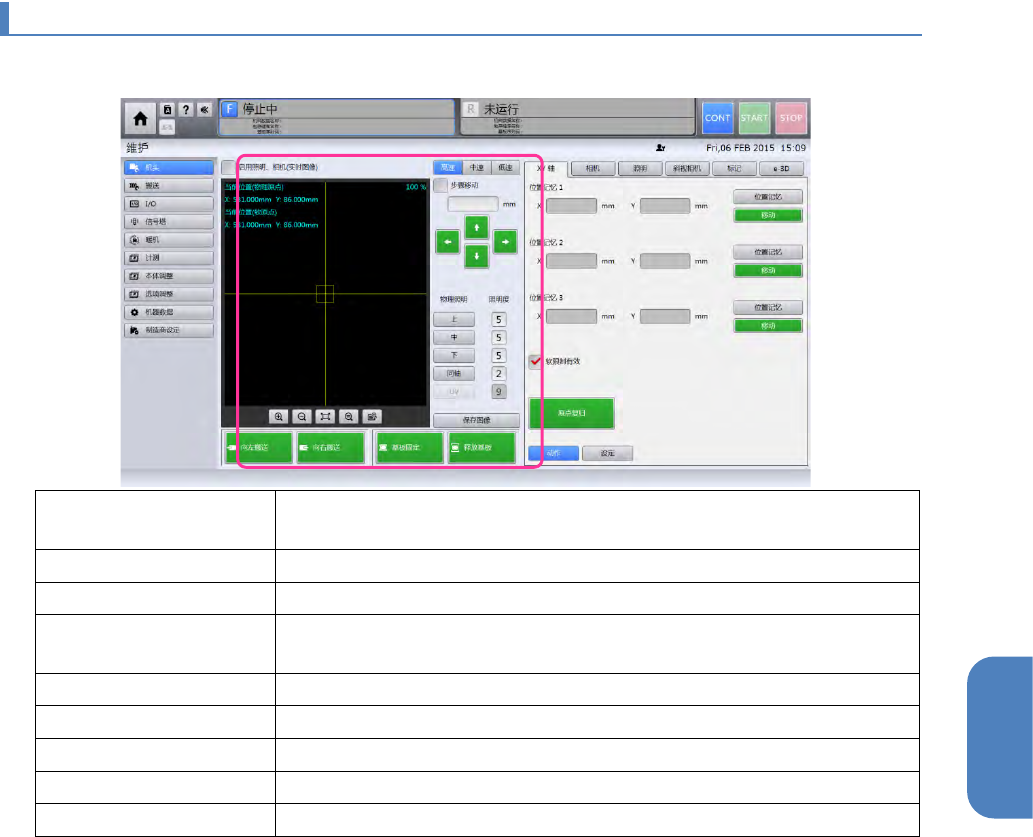

启用照明，相机（实时
图像）
勾选后会在图像显示区域显示直通图像，取消勾选后会在图像显示区域
显示刚刚出现的直通图像。
图像显示区域
显示当前位置的图像。
倍率按钮
在图像操作区域上触摸后，直通图像和影像均会进行数码变焦处理。
摄像头动作的高中低速
选择按钮
可从高速，中速，低速中选择摄像头的动作速度。
步骤移动
以
mm
为单位输入步骤移动量。
摄像头移动按钮
将摄像头朝
4
个方向（上下左右）进行轻微移动
/
步骤移动。
物理照明
可以同时选择多个物理照明。（最多可同时选择
3
个）
照明级别设定区域
输入范围为数字
1
至
8
保存图像按钮
保存当前图像显示区域中显示的图像。
第 4 章 操作篇
4-8. 维护
252
4-8-3. Head
系统的维护
XY
轴

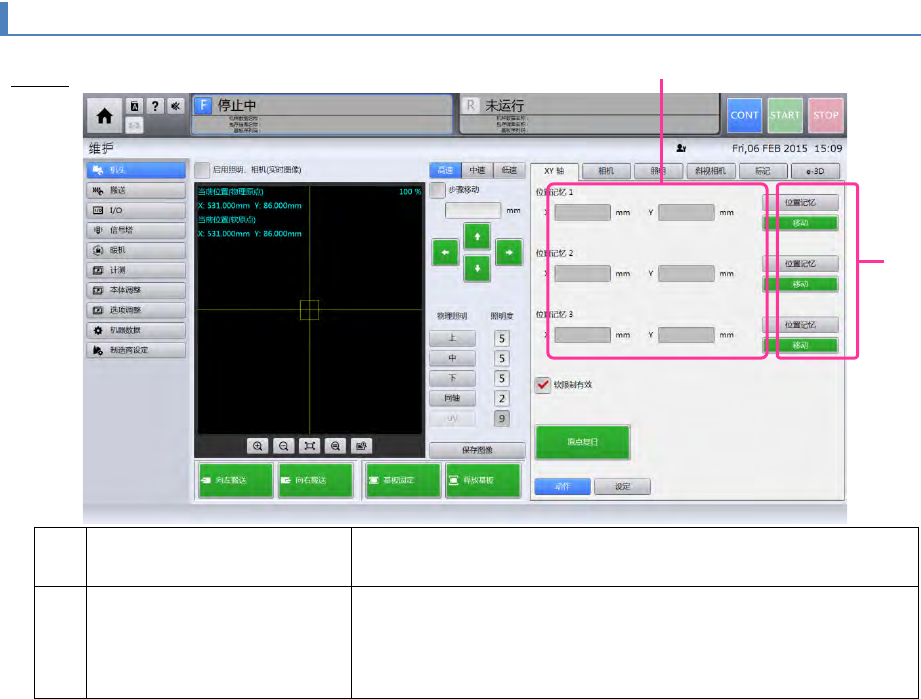

(a)
位置记忆
1
、位置记忆
2
、
位置记忆
3
显示记忆的
X
、
Y
值。
(b)
位置记忆，移动
•
触摸［位置记忆］后，以
X
、
Y
值反映当前坐标。
•
触摸［移动］后，移动到设定为［位置记忆
1
］、
［位置记忆
2
］、［位置记忆
3
］的值。
a
b
