第 4 章 操作篇
4-6. 进程模式
210
字符串识别（选项）
从输入图像读取字符。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
字符的方向
指定从检查包
0
度的方向观察的字符读取角度。
无极性
指定字符识别时是否识别
180
度翻转的字符串。
仅数值
指定识别的字符是否仅限数值。
圆点打印
指定识别对象是否为圆点打印。
删除边界字符
指定是否删除接触到检查框的字符。
比较字符串
指定识别的字符串。
使用比较字符串
信息
指定是否使用步骤的比较字符串信息。
蒙板字符
指定不是比较对象字符的位置时的字符。
识别结果
将识别的字符保存在指定的本地变量中，并进行显示。
第 4 章 操作篇
4-6. 进程模式
211
4
字符串对比（选项）
从输入图像对比字符。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
字符方向
指定从检查包
0
度的方向观察的字符读取角度。
无极性
指定字符识别时是否识别
180
度翻转的字符串。
仅数值
指定识别的字符是否仅限数值。
字符对比模式
指定字符的对比模式。
字体文件
指定使用的字体文件。
管理
显示字体文件管理画面。
最初从管理创建字体文件，然后进行编辑。
编辑
显示对于字体文件的编辑画面。
字体的注册也将从编辑进行。
比较字符串
指定要识别的字符串。
使用比较字符串
信息
指定是否使用步骤的比较字符串信息。
识别结果
将识别的字符保存在指定的本地变量中，并进行显示。
一致率
通过图像处理，将对比得到的字符串的最低的一致率保存到本地变量并进行显
示。
跳跃
根据条件，指定下一步执行的程序编号并跳跃。
说明
可输入注释。
条件表达式
输入条件公式的值。
跳转目标位置
指定跳跃位置的检查进程编号。
第 4 章 操作篇
4-6. 进程模式
212

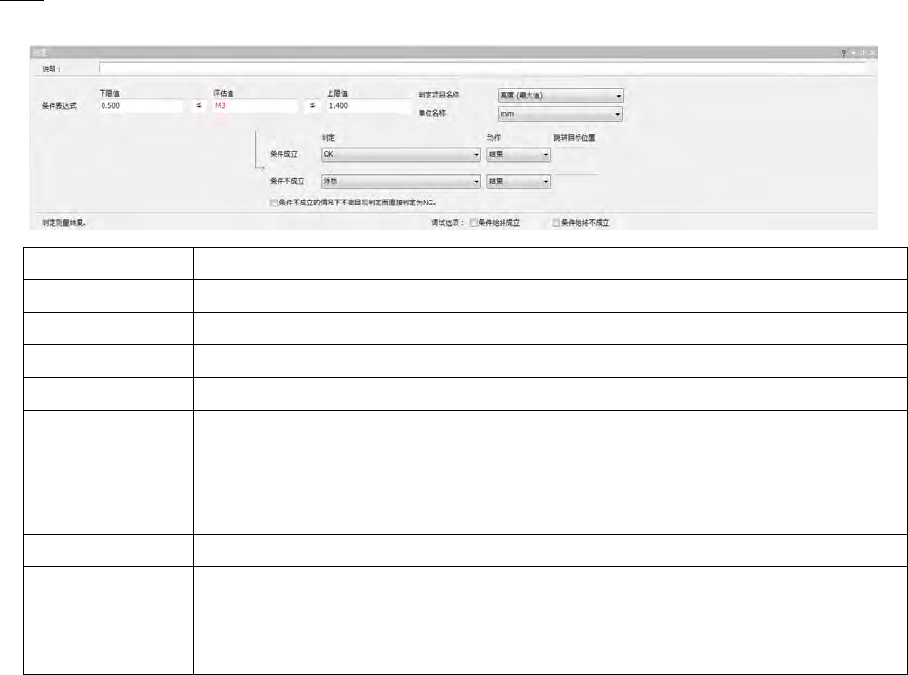

判定
根据条件，指定下一步执行的程序编号并跳跃。
说明
可输入注释。
条件表达式
输入条件公式的值。
判定项目名称
从下拉菜单中选择要判定的项目。
单位名称
从下拉菜单中选择［判定项目名称］的单位。
判定
在［
OK
］，［（不良名称）］中指定满足条件时的判定结果。
条件不成立时，
不实施目视判定
即判定为
NG
的
勾选项
条件不成立时，不实施目视判定即判定为
NG
的选项为
ON
时，不实施半自动
和远程目视判定的检查，直接判定为
NG
。但保留检查履历。
向
TOPSS
服务器送信，但在
CCC
的判定画面中不显示。
※默认值：不勾选
动作
指定满足条件时的动作。
跳转目标位置
指定跳跃位置的检查进程编号。
•
动作（成立）设定为“跳跃”时为有效。
•
动作（成立）设定为非“跳跃”时为无效。
