第 2 章 系统概要 2- 4. 印刷基板 设计基准 27 2 2-4- 3. 定位标（基板识别标 记） 定位标是使用基板识别 摄 像机 识别基板位置和姿 态时的目 标标记。可在以下条件下 识别。 (a) 识别标记：圆形，正方 形，正三角形 , 十字 等 A 尺寸： 0.4mm 以上和 2.0mm 以下， B 尺寸：宽度 0. 3 mm 以上（标记大小有限 制） （也可 识别 上述以外的标记，但是 对应 的外形宽度 尺寸有所不同，请咨 …
第 2 章 系统概要
2-4. 印刷基板设计基准
26
2-4-2.
相邻零件间的最小间隔（参考）
请确保相邻零件间的间隔在上述数值以上。
最小间隔数值因条件而有所变动。
【
RV-2/RV-2-3D
】
零件种类
零件最小间隔
方形芯片
0.6
×
0.3
，
1.0
×
0.5
，
1.6
×
0.8
，
2.0
×
1.25
（关于
0402
以下的检查，请咨询本公司服务窗
口）
XY
方向均
安装标准镜头（
15
μ
m
）时为
d=0.3mm
，
安装选配镜头（
10
μ
m
）时为
d=0.2mm
（关于相邻不足
d=0.2mm
的情况，请咨询本公
司服务窗口）
【
RV-2-3DH/RV-2-3DHL
】
零件种类
零件最小间隔
方形芯片
0.4
×
0.2
，
0.6
×
0.3
，
1.0
×
0.5
，
1.6
×
0.8
，
2.0
×
1.25
（关于
0201
以下的检查，请咨询本公司服务窗
口）
XY
方向均
安装标准镜头（
12
μ
m
）时为
d=0.3mm
，
安装选配镜头（
5
μ
m
）时为
d=0.2mm
（关于相邻不足
d=0.2mm
的情况，请咨询本公
司服务窗口）
第 2 章 系统概要
2-4. 印刷基板设计基准
27
2

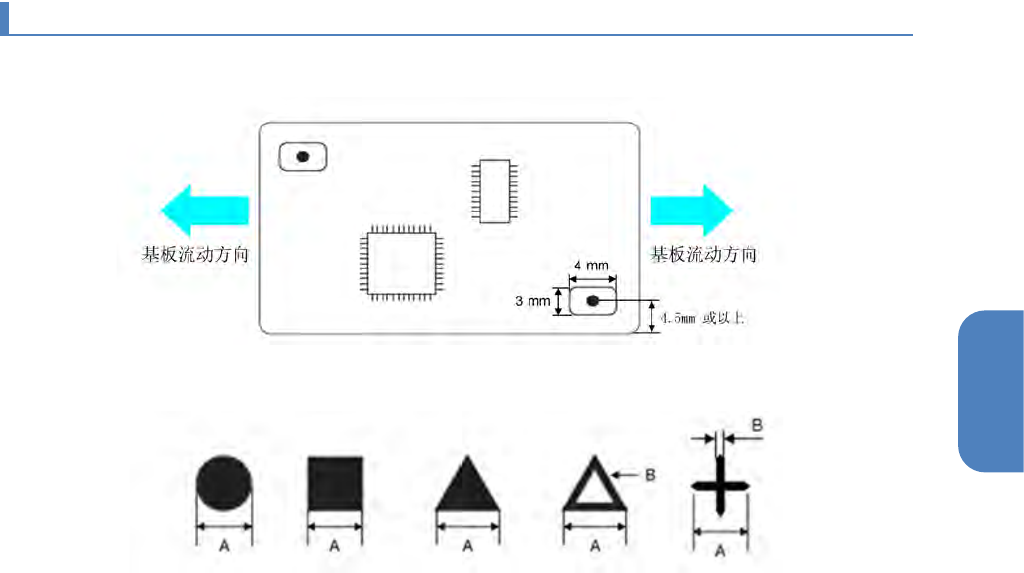

2-4-3.
定位标（基板识别标记）
定位标是使用基板识别摄像机识别基板位置和姿态时的目标标记。可在以下条件下识别。
(a)
识别标记：圆形，正方形，正三角形, 十字等
A
尺寸：
0.4mm
以上和
2.0mm
以下，
B
尺寸：宽度
0.3mm
以上（标记大小有限制）
（也可识别上述以外的标记，但是对应的外形宽度尺寸有所不同，请咨询本公司服务窗口）
(b)
定位标处理
铜箔（可能因氧化，腐蚀状态而无法识别）
锡膏层（可能因锡膏形状，表面状态而无法识别）
(c)
抗蚀剂掩模剥落：
3mm
×
4mm
长方形（以定位标为中心的范围）
(d)
基板上的位置：基板上对角
2
处（参照上图）
(e)
识别定位标：反射照明
/
灰度识别
(f)
其它：也可将定位标放入衬底基板上
第 2 章 系统概要
2-4. 印刷基板设计基准
28
2-4-4.
可检查范围
图像拍摄范围如下所示。请编辑数据，使检查对象可纳入拍摄范围内。
X
方向：基板尺寸＋
20 mm (
从基板两端至外侧
10 mm)
Y
方向：基板尺寸－
6 mm (
从基板两端至内侧
3 mm)
10
㎜
10
㎜
图像拍摄范围
基板尺寸
3
㎜
3
㎜
基板流动方向 基板流动方向
