第 4 章 操作篇
4-6. 进程模式
214
条件公式
根据条件，指定下一步执行的程序编号并跳跃。
说明
可输入注释。
条件表达式
输入条件公式的上限值，下限值。
条件成立
指定满足条件的算式。
条件不成立
指定满足条件的算式。
计算
对变量进行四则运算。
说明
可输入注释。
计算方法
在［标准计算］，［绝对值计算］中指定计算方法。
计算公式
从本地内存中指定后，指定算式。
注释
可以记载注释。
说明
输入注释。
第 4 章 操作篇
4-6. 进程模式
215
4
定位标设定
设定定位标的偏移量。
说明
可输入注释。
XY
的偏移量
从本地内存中指定后，保存输入值。
角度
设定定位标的偏移量（角度）。
坏标记设定
设定坏标记的条件公式。
该检查进程仅在坏标记步骤有效。
说明
可输入注释。
条件表达式
输入条件公式的下限值，评价值，上限值。
AB
面识别符设定
设定
AB
面识别符的条件公式。
该检查进程仅在
AB
面识别符步骤有效。
说明
可输入注释。
条件表达式
输入条件公式的下限值，评价值，上限值。
第 4 章 操作篇
4-6. 进程模式
216

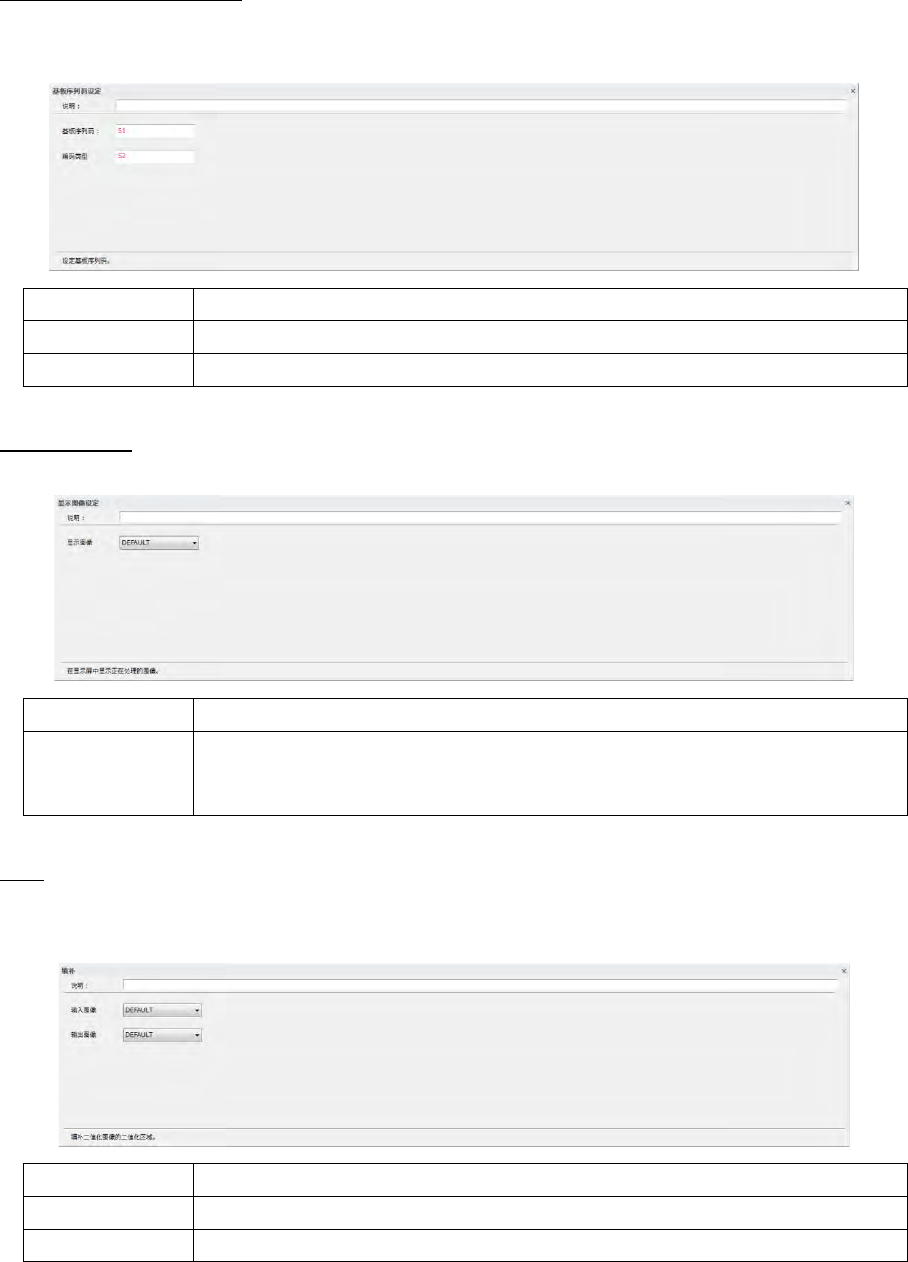

基板序列码设定（选项）
设定基板序列码。
该检查进程仅在基板序列码步骤有效。
说明
可输入注释。
基板序列码
指定基板的序列码。
代码类型
设定读取的基板序列码的种类。
显示图像设定
将正在处理的图像反映到监视器上。
说明
输入检查进程的注释并显示。
显示图像
设定用于显示的图像。
从下拉菜单中选择检查方法级别的图像型本地内存中登录的图像，作为用于显
示的图像。
填补
对
2
值化图像进行
2
值化区域的填补。
主要用于清除
2
值化区域内的干扰（小的非
2
值化区域）。
说明
输入检查进程的注释并显示。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
