第 4 章 操作 篇 4- 6. 进程模式 185 4 抠图 XY 断面 并从一个高度图象的基 准表面的正交平面上 ，以提取该轮廓数据 与对象相交。 注释 注释可以输入。 输入图像 要指定图像类型本地内 存的输入源。 输出图像 要指定目的地的图像类 型本地内存。 X1[mm],Y1[ mm] 进入切口位置的起点坐 标。 X2[mm],Y2[ mm] 进入切口位置的终点坐 标。 显示 执行（ a ）的显示模式的切 换。 (a) 显示基于该…
第 4 章 操作篇
4-6. 进程模式
184
多边形
设定一块多角图形，作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。点击［详细］后，可在详细画面中点击多边形的顶点坐
标。
通过零件搜索进行
修正
根据实际的零件搭载位置，设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
元件外形
按照元件外形形状剪切出用于图像处理的区域。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
尺寸扩展方法
指定图像的扩展方法。
选择
[
乘法
]
时，将设定的值乘以系数后扩展尺寸。
选择
[
加法
]
时，将设定的值加上系数后扩展尺寸。
偏移量（补正值）
指定检查框的中心坐标。
尺寸系数
指定用于将元件外形尺寸变大或变小的系数。
通过搜索进行修正
设定是否对应实际的元件贴片位置，对检查框的位置进行补正。
第 4 章 操作篇
4-6. 进程模式
185
4
抠图
XY
断面
并从一个高度图象的基准表面的正交平面上，以提取该轮廓数据与对象相交。
注释
注释可以输入。
输入图像
要指定图像类型本地内存的输入源。
输出图像
要指定目的地的图像类型本地内存。
X1[mm],Y1[mm]
进入切口位置的起点坐标。
X2[mm],Y2[mm]
进入切口位置的终点坐标。
显示
执行（
a
）的显示模式的切换。
(a)
显示基于该高度数据
3D
图像。
到更新由截面位置切出位置的起点和终点。
要显示
[3D
显示画面
]
双击。
(b)
断面显示（
A
）的方向可以指定。
b
a
第 4 章 操作篇
4-6. 进程模式
186

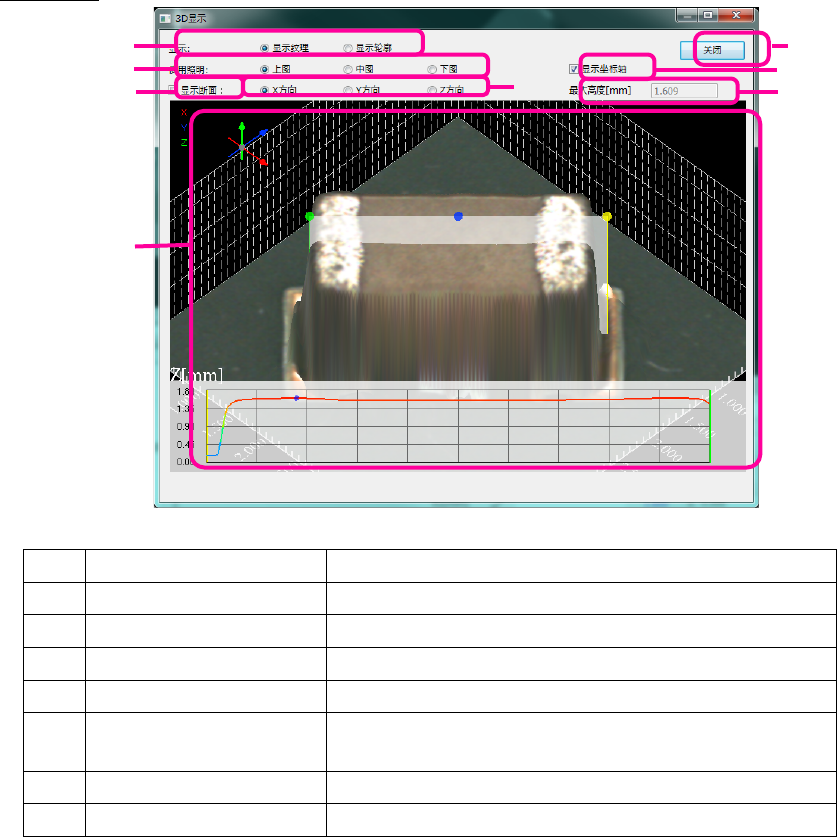

3D
显示屏
(a)
显示模式
它切换切换显示模式。
(b)
显示范围
它切换
3D
图像的显示范围。
(c)
断面显示
横截面显示当检查到
ON
。
(d)
横截面方向
方向可以在其中指定的断面显示。
(e)
3D
图像显示区域
显示基于该高度数据
3D
图像。
(f)
关闭
关闭
[3D
显示屏。
由截面位置切出位置的起点，以更新的结束点。
(g)
轴显示
要查看有关断面的最大高度。
(h)
最大高度
要查看有关断面的最大高度。
a
b
c
d
e
f
g
h
