第 4 章 操作篇
4-3. 自动运转的步骤
15
4
4-3-5.
运转条件的设定

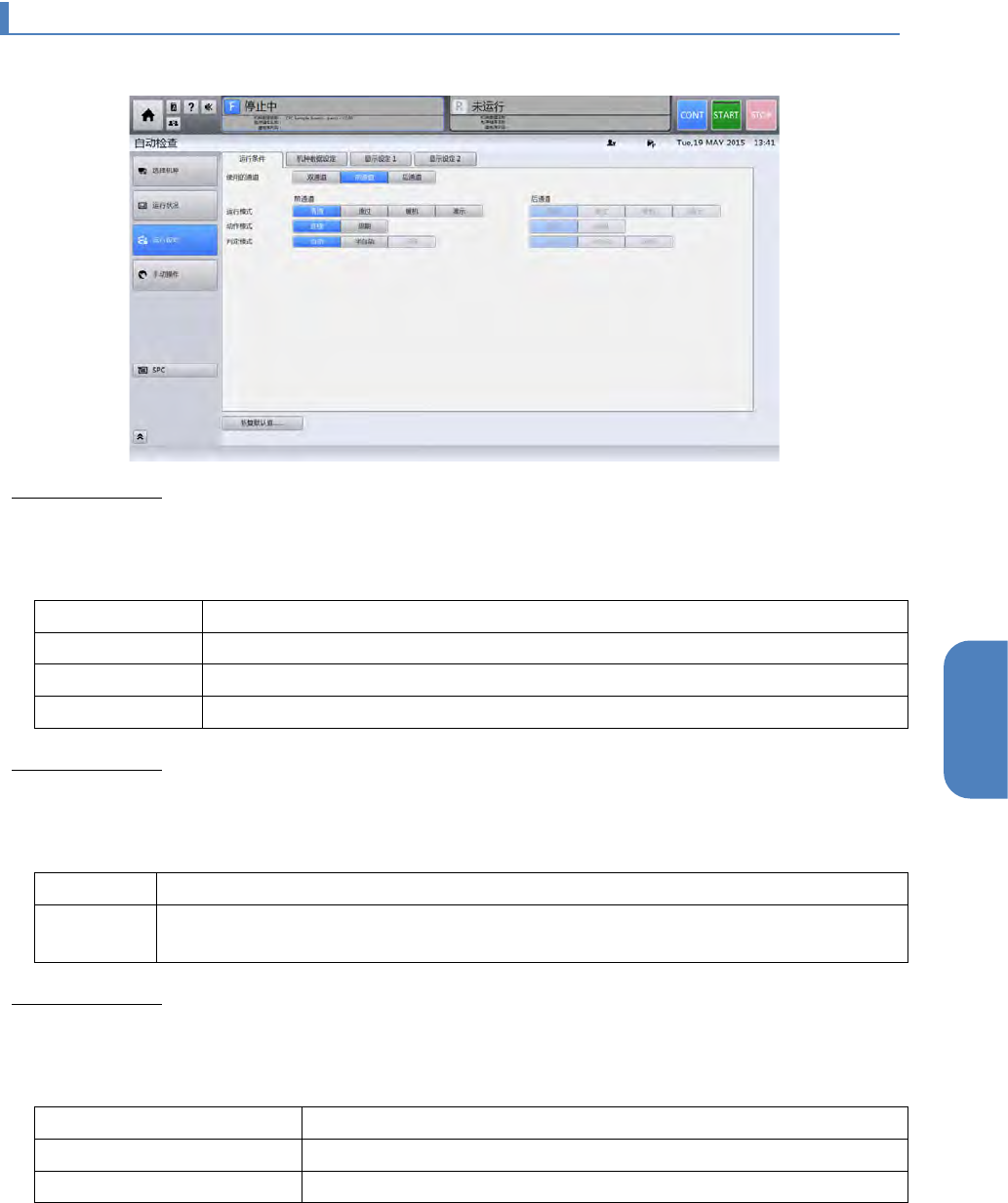

可以设定运转模式，动作模式，判定模式，实时图像显示，批号等参数。
运转模式的设定
1
在［自动检查］画面中触摸［运行设定］。
2
在［运行模式］中选择要设定的运转模式。
普通
进行基板搬送，基板检查，结果判定，结果反映等处理。
通过
与选择机种的无关，在不检查基板的情况下进行基板搬入到搬出。
暖机（
aging
）
使用创建的数据进行暖机（
aging
）动作。
演示
在已投放的基板上进行反复自动检查动作。
动作模式的设定
1
在［自动检查］画面中触摸［运行设定］。
2
在［动作模式］中选择要设定的动作模式。
连续
基板连续传送和检查的状态。
循环
装置内有基板时，检查结束后停止；装置内无基板时，在检查完下一块传送过来的基
板后停止。
判定模式的设定
1
在［自动检查］画面中触摸［运行设定］。
2
在［判定模式］中选择要设定的判定模式。
自动
发生
NG
时，进行自动判定的判定模式
半自动
发生
NG
时，进行目测判定的判定模式
远程（选配）
发生
NG
时，通过选项的远程管理进行目测判定的判定模式
第 4 章 操作篇
4-3. 自动运转的步骤
16
4-3-6.
运转状况显示

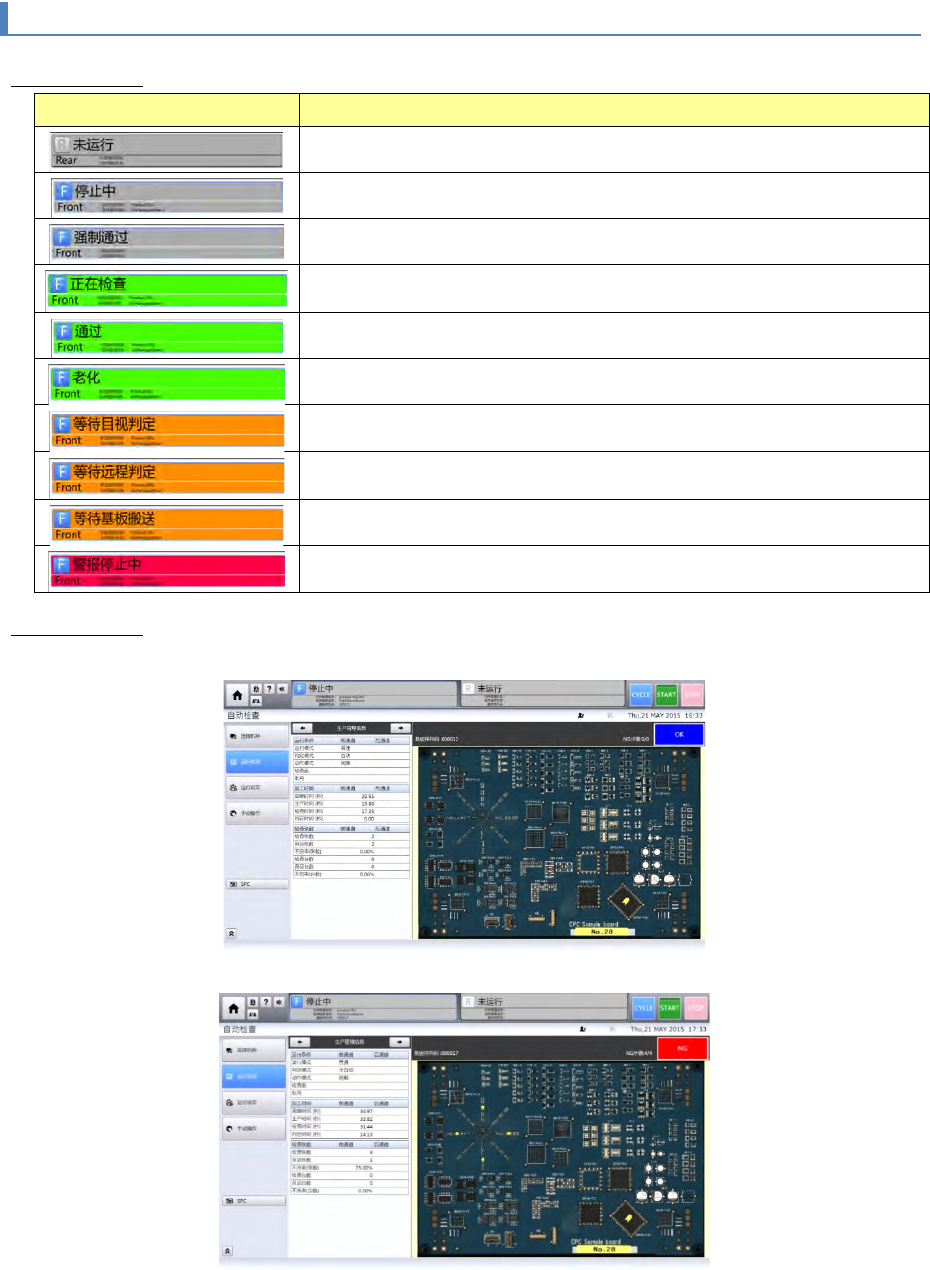

运转状态显示
显示
状态
已选择前侧轨道或后侧轨道的状态，该轨道处于非运转状态。
运行停止。
强制直通状态（只有将强制传送开关设为
ON
后才能显示）。
运转模式为［普通］或［演示］，正在自动检查。
运转模式为［通过］的运转中。
运转模式为［老化］
(aging)
运转中。
在判定模式
[
半自动
]
的检查中检测出
NG
，等待判定中。
在判定模式
[
远程
]
的检查中检测出
NG
，等待判定中。
等待搬送基板状态。
由于发生警报，运转停止。
显示检查结果
检查结果画面
(OK)
检查结果画面
(NG)
第 4 章 操作篇
4-3. 自动运转的步骤
17
4
生产管理信息显示
(a)
运行条件
运行模式
设定的运转模式
判定模式
设定的判定模式
动作模式
设定的动作模式
检查面
设定的检查面
批号
设定的批次号
(b)
节拍
循环时间
[
秒
]
从
Ready ON
到基板
OUT
传感器
OFF
（前侧
Ready
ON
）的时间
生产时间
[
秒
]
从基板
IN
传感器
ON
到基板
OUT
传感器
ON
的时间
检查时间
[
秒
]
从检查开始（摄像头动作）到最终判定完成的时间
判定时间
[
秒
]
从获取最终块区图像到最终判定完成的时间
(c)
检查张数
检查张数
相应机种的已检查基板数
良品张数
相应机种的检查基板良品块数
不良率（张数）
不良块数／检查块数的计算结果
检查台数
多个集合板的子板检查数
良品台数
多个集合板的子板良品数
不良率（台数）
不良台数／检查台数的计算结果
(d)
过剩判定率
过剩判定
(
件数
)
过剩判定步骤的件数
NG
判定
(
件数
)
NG
判定步骤的件数
过剩判定率
过剩判定率的计算结果
(e)
自动更新
更新日期时间
数据共享中更新数据的日期时间
更新后检查张数
在更新后检查时的检查张数
(f)
JaNets
生产信息
生产张数：接到
JaNets
的指示生产的张数
生产预定张数：接到
JaNets
的指示的生产预定张数
a
b
c
d
e
f
