第 4 章 操作篇
4-6. 进程模式
183
4
4-6-9.
检查进程的详细设定

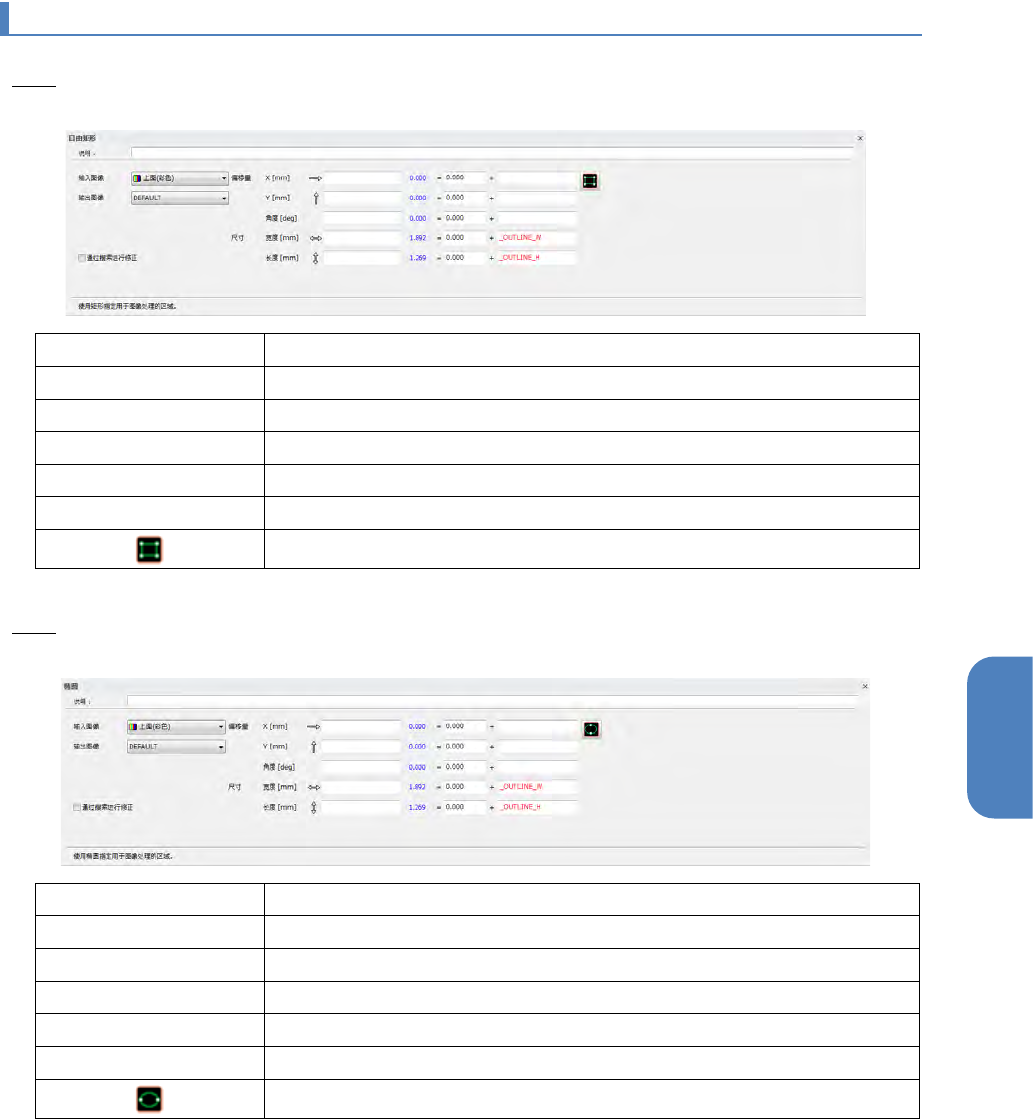

矩形
设定一块作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。
通过零件搜索进行修正
设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
椭圆
设定一块椭圆图形，作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。
通过零件搜索进行修正
根据实际的零件搭载位置，设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
第 4 章 操作篇
4-6. 进程模式
184

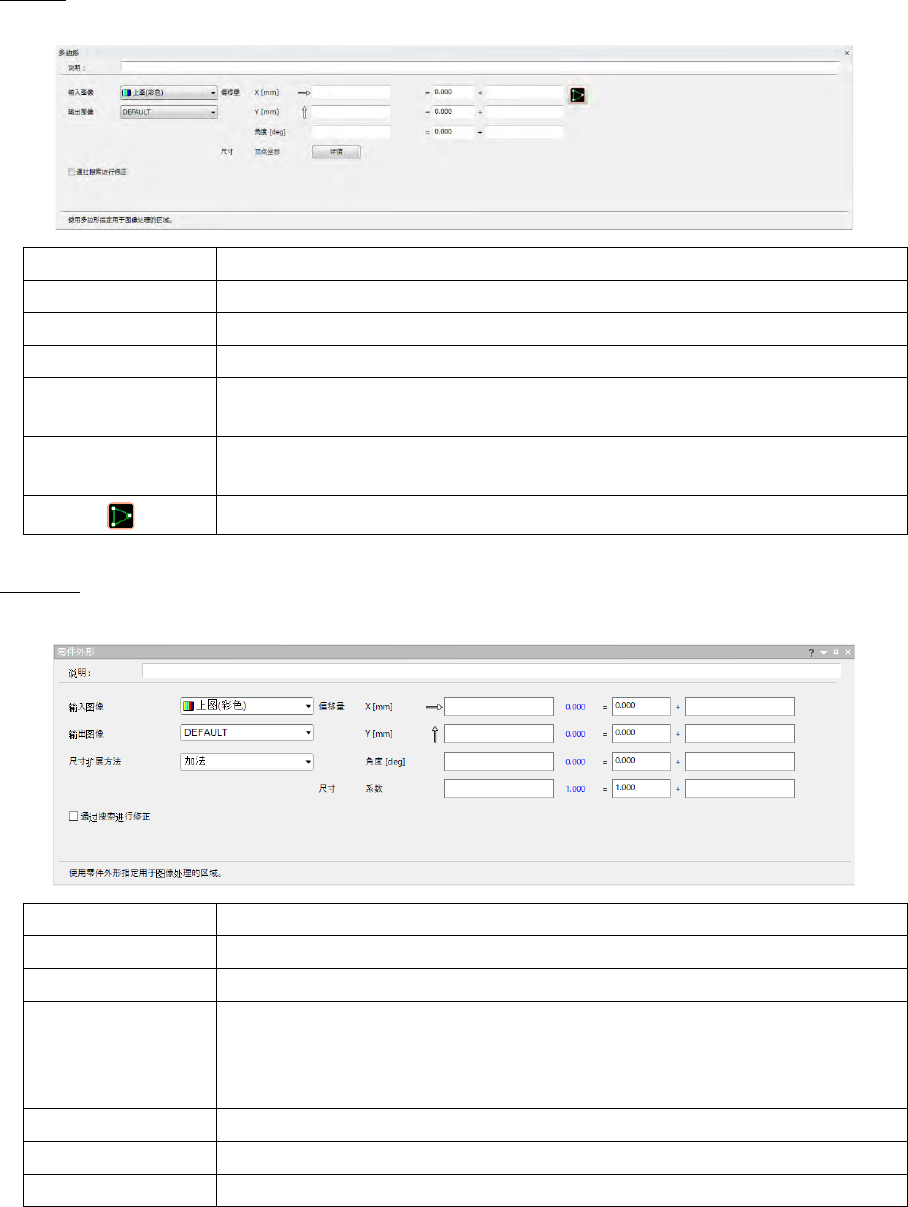

多边形
设定一块多角图形，作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。点击［详细］后，可在详细画面中点击多边形的顶点坐
标。
通过零件搜索进行
修正
根据实际的零件搭载位置，设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
元件外形
按照元件外形形状剪切出用于图像处理的区域。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
尺寸扩展方法
指定图像的扩展方法。
选择
[
乘法
]
时，将设定的值乘以系数后扩展尺寸。
选择
[
加法
]
时，将设定的值加上系数后扩展尺寸。
偏移量（补正值）
指定检查框的中心坐标。
尺寸系数
指定用于将元件外形尺寸变大或变小的系数。
通过搜索进行修正
设定是否对应实际的元件贴片位置，对检查框的位置进行补正。
第 4 章 操作篇
4-6. 进程模式
185
4

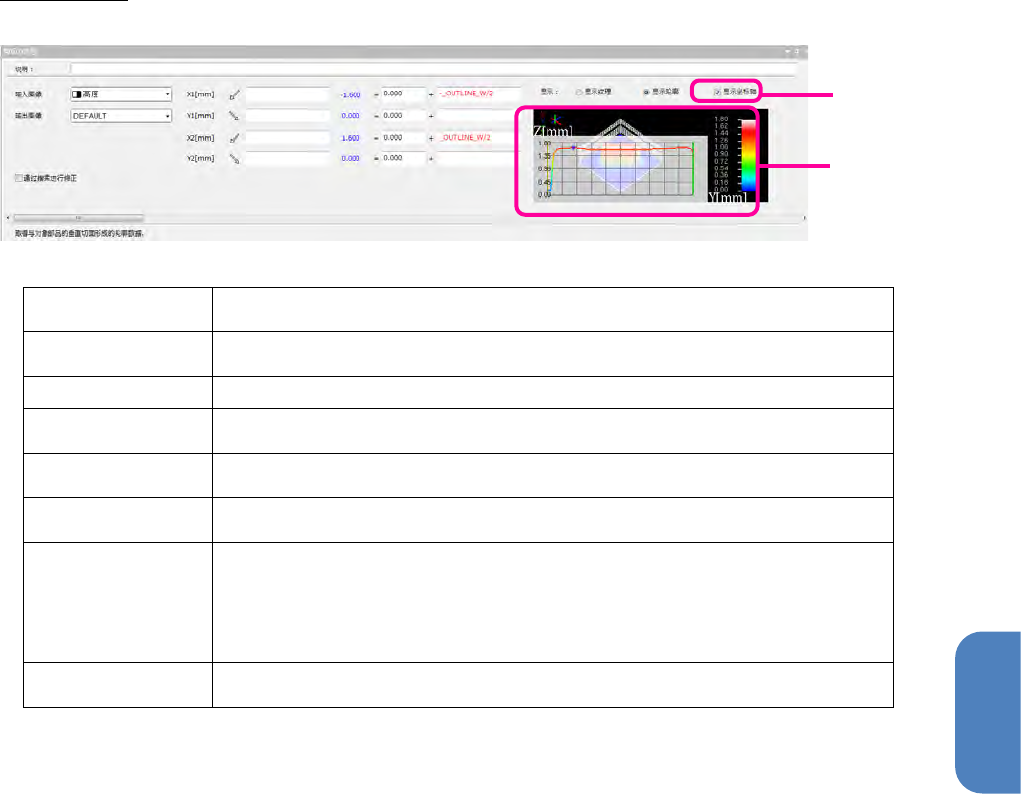

抠图
XY
断面
并从一个高度图象的基准表面的正交平面上，以提取该轮廓数据与对象相交。
注释
注释可以输入。
输入图像
要指定图像类型本地内存的输入源。
输出图像
要指定目的地的图像类型本地内存。
X1[mm],Y1[mm]
进入切口位置的起点坐标。
X2[mm],Y2[mm]
进入切口位置的终点坐标。
显示
执行（
a
）的显示模式的切换。
(a)
显示基于该高度数据
3D
图像。
到更新由截面位置切出位置的起点和终点。
要显示
[3D
显示画面
]
双击。
(b)
断面显示（
A
）的方向可以指定。
b
a
