第 4 章 操作篇
4-5. 机型数据的创建和编辑
60
选择了「固定长文本」时，指定在转换
CAD
数据时的分隔固定长度。
点击鼠标左键指定分隔位置。
在分隔位置双击鼠标左键可以删除分隔位置。
在分隔位置处，按下鼠标左键拖拽可以移动分隔位置。
选中的
CAD
数据显示在「处理前的数据」处，被指定的列宽分隔的数据显示在「处理后的数据」处。
完成上述选择后，按［下一步］。
5. 数据项目关联 1

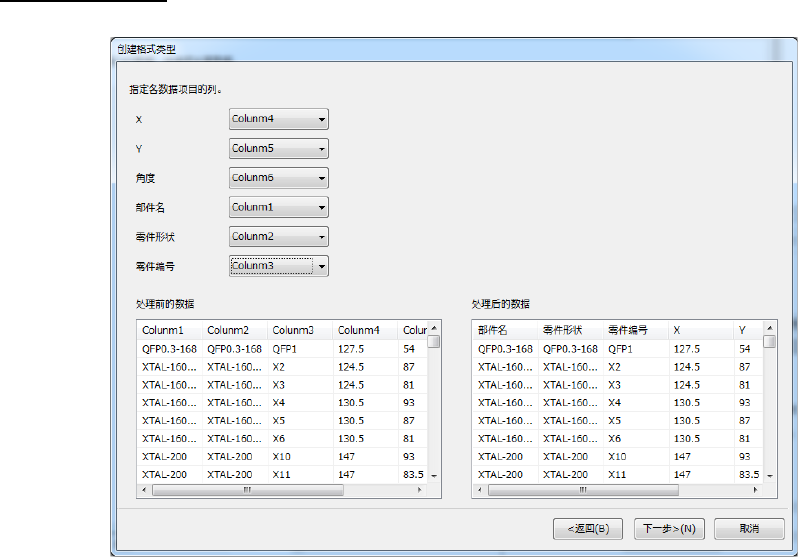

指定各数据项目中保存的列。必须要指定「
X
」、「
Y
」、「角度」和「部件名」。
在「处理前的数据」处显示选中的
CAD
数据，在「处理后的数据」处显示指定了列名的数据。
完成上述选择后，按［下一步］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
61
4
6. 数据项目关联 2
指定在「子基板编号」、「面」、「坏标记」中保存的列。
指定「子基板编号」中保存的列之后，要指定哪一个编号的作为基准子基板。
「面」项目仅在「基本信息」→「面信息」中选择「两面基板」时显示。指定面信息中所保存的列。
指定之后，可以输入面数据的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
在指定了「坏标记」中保存的列之后，输入坏标记的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
完成上述选择之后，按［下一步］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
62
7. 指定定位标
可以设置导入的标记信息。
在选择了「坐标数据中包含标记信息」时，在处理前的数据中指定定位标的信息。
指定了定位标所保存的列之后，可以指定母基板和子基板的搜索字符串、母基板的数量。
通过指定单选按钮，可以选择是对搜索字符串采用完全一致的搜索，还是部分一致的搜索。
在「处理前的数据」处显示前页处理的 CAD数据，在「处理后的数据」处显示变更了列名的数据。
