第 3 章 导入篇
3-3. 空气源的连接
18
2

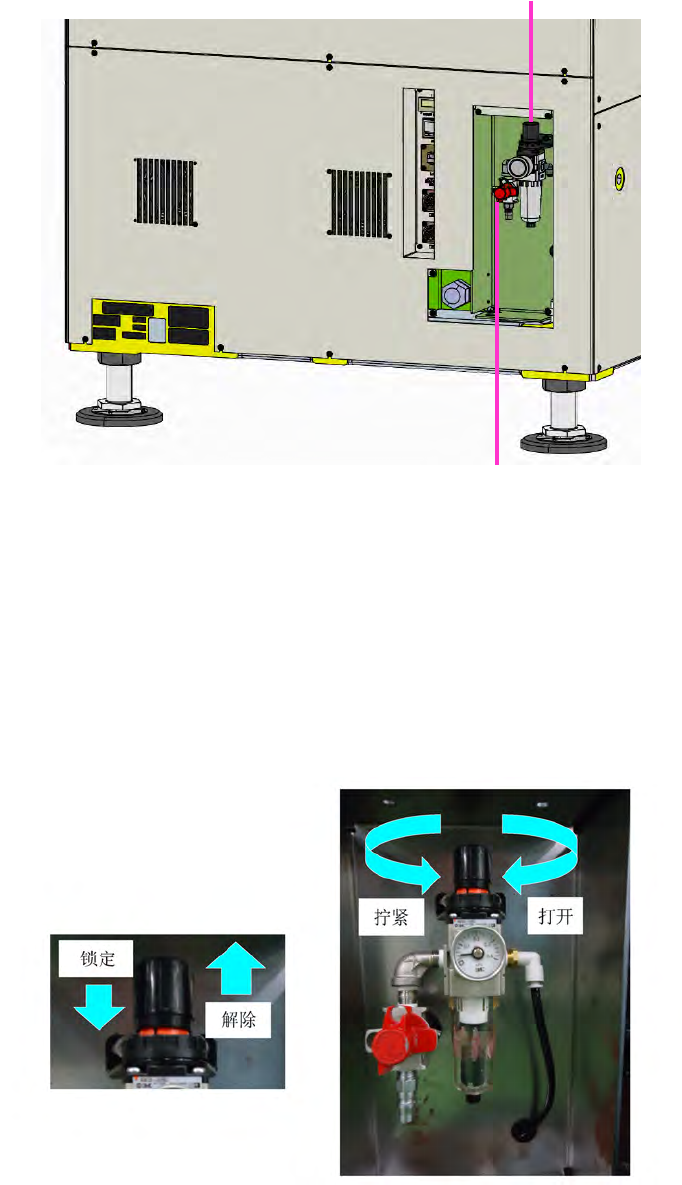

将空气装置的主压缩气体引入用插头牢牢连接到工厂主气压导管的插座上。
(a)
手柄
(b)
压力计
3
打开工厂主压缩空气侧的阀门，向本机输送压缩空气。
顺时针方向慢慢旋转空气装置，过滤减压阀的手柄，直至本机正面下方盖子内的原始气压显示
变为
0.49MPa
。
压力计变为
0.49MPa (5 kgf/cm
2
)
后，锁住手柄。
a
b
4
第4章 操作篇
4-1. 装置的启动和结束 2
4-2. 操作画面构成 4
4-3. 自动运转的步骤 13
4-4. 实时 SPC 功能 35
4-5. 机型数据的创建和编辑 39
4-6. 进程模式 173
4-7. 系统设定 232
4-8. 维护 250
4-9. 记录 279
第 4 章 操作篇
4-1. 装置的启动和结束
2
4-1.
装置的启动和结束
4-1-1.
接通电源前的注意事项
启动本机前请确认以下项目。
项目
确认内容
1
空气
确认空气装置（装置背面）的压力值是否为
0.49MPa
。
2
电源
确认为装置供给的电源是否为机器铭板上标示的电源。
3
紧急停止开关
确认紧急停止开关是否为解除状态。
4
检查工作台
打开盖板，确认检查工作台上是否有异物。
确认后，关闭正面盖板。
5
正面盖板
确认正面盖板是否已关闭。
6
装置周围
确认装置上，装置周围是否已整理干净或存在障碍物。
4-1-2.
接通电源时的步骤
1
将电源断路器设为 ON。
2
按下电源开关（I），本机启动，显示主菜单。
4-1-3.
切断电源时的步骤
3
按下电源开关（O），本机结束，电源切断。
4
将电源断路器设为 OFF。
4-1-4.
空气的切断步骤
1
逆时针方向慢慢旋转空气装置，过滤减压阀的手柄，直至本机正面下方盖子内的原始
气压显示变为 0 MPa。
2
将工厂总气管从空气装置的总压缩空气引入用插头上拔下。
4-1-5.
紧急时总电源
/
总压缩空气的切断
总电源的切断
关闭工厂总电源。
总压缩空气的切断
将工厂总气管从总压缩空气引入用插头上拔下。
