第 4 章 操作 篇 4- 6. 进程模式 205 4 连续像素测量 对于 2 值化区域，取得连续 像素数。 说明 可输入注释。 输入图像 指定输入源的图像型本 地内存。 测量方向 在［纵向］，［横向］ 中指定测量方向。 最小值 最大值 将测量结果的最大值及 最小值保存到本地内 存中。 斑点测量 数 2 值化区域的个数 。 说明 可输入注释。 输入图像 指定输入源的图像型本 地内存。 BLOB 数 数 2 值化区域的个数 ，保存到指定的…
第 4 章 操作篇
4-6. 进程模式
204

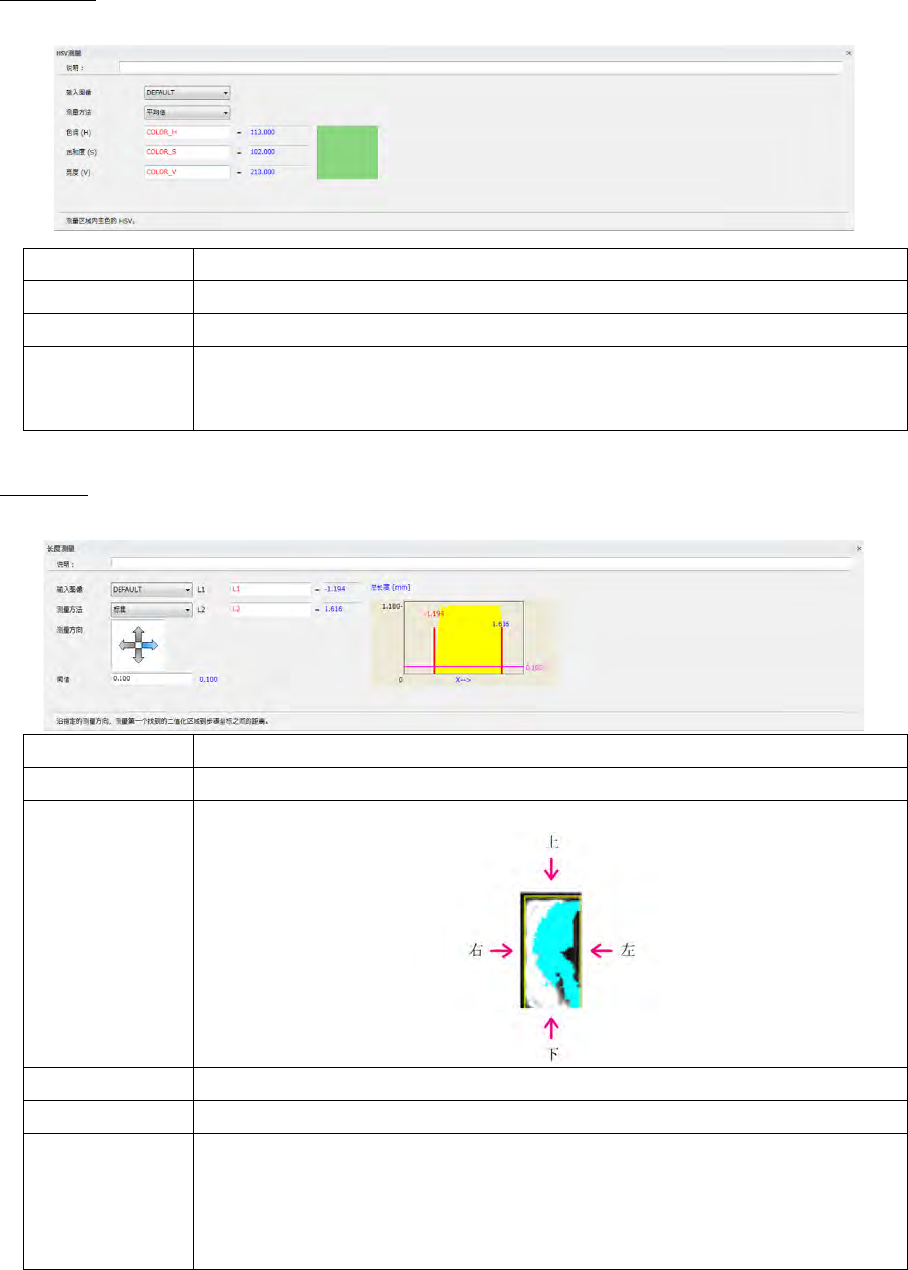

HSV
测量
对于彩色图像，测量区域内的
HSV
。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
测量方法
在［平均值］，［众数］中指定
HSV
的测量方法。
色相
(H)
饱和度
(S)
明度
(V)
将测量结果的
HSV
各值保存到本地内存中。
长度测量
根据指定的测量方向，对最初发现的
2
值化区域，以及到输入图像中心的距离进行测量。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
测量方向
对于
2
值化区域，指定长度测量的方向。
测量方法
在［标准］，［最大值］中指定长度测量方法。
阈值
输入像素数的下限值，或从本地内存中指定。
L1
L2
沿着测量方向，填充对象范围内的阈值。
从本地内存中指定后，保存输入值。
（初始位置为
L1
，结束位置为
L2
）
对于处理区域，显示
2
值化像素的直方图及长度测量值等。不仅可显示阈值，
还可对其调整。
第 4 章 操作篇
4-6. 进程模式
205
4

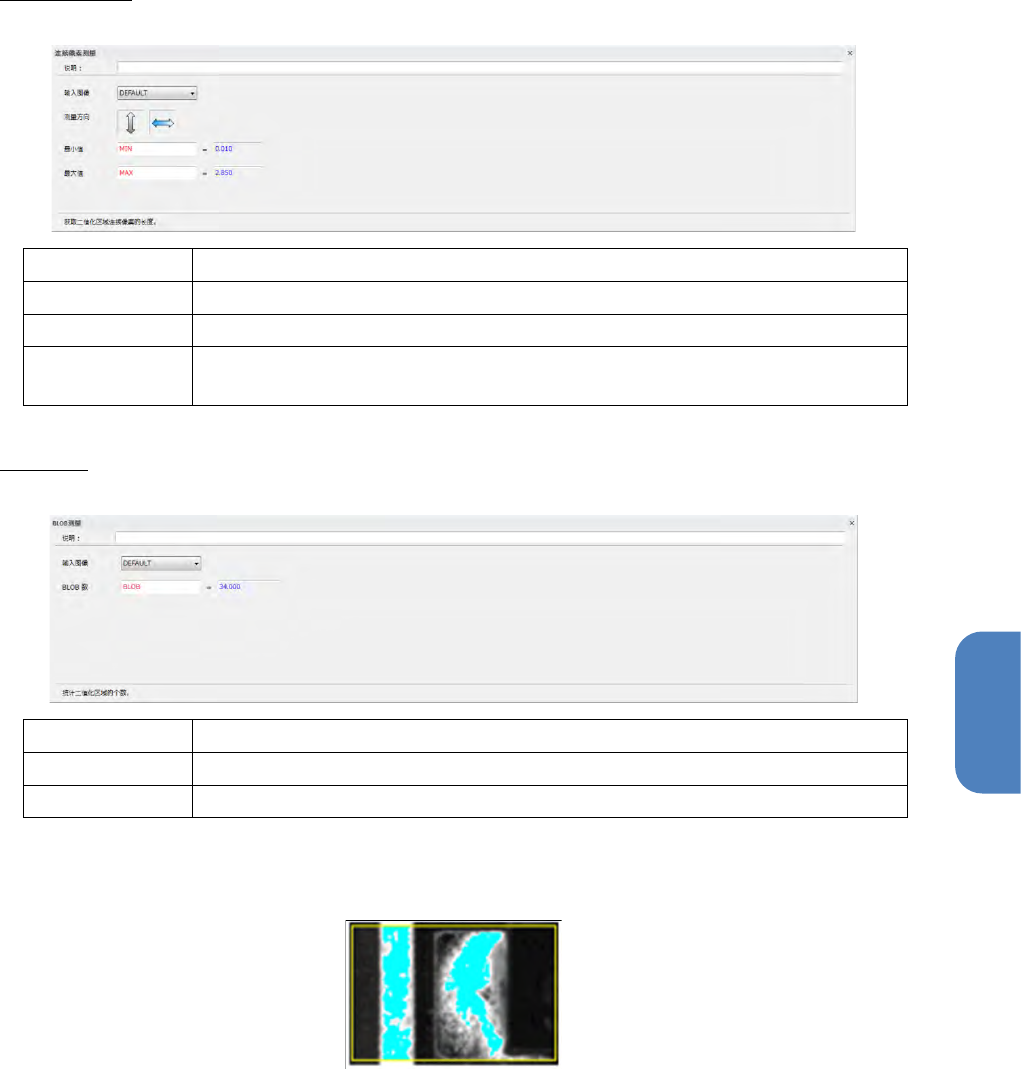

连续像素测量
对于
2
值化区域，取得连续像素数。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
测量方向
在［纵向］，［横向］中指定测量方向。
最小值
最大值
将测量结果的最大值及最小值保存到本地内存中。
斑点测量
数
2
值化区域的个数。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
BLOB
数
数
2
值化区域的个数，保存到指定的本地内存变量中。
2
值化区域个数是指在
2
值化结果区域中已实施
2
值化部位的数量。例如，
2
值化结果区域为以下情况
时，斑点数量为
2
。
第 4 章 操作篇
4-6. 进程模式
206

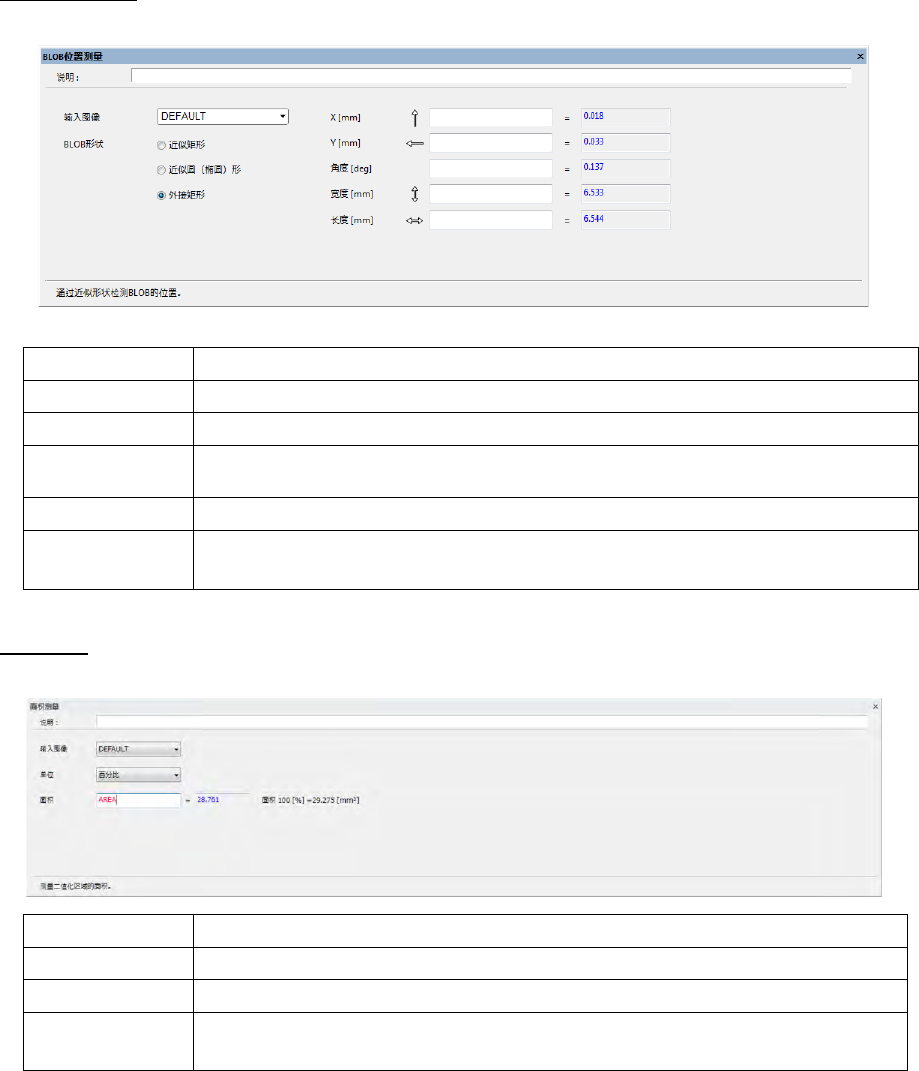

Blob
位置测定
测量的最大
2
值区的近似形状信息。
说明
可输入注释。
输入图像
指定要输入的图像。在列表中显示本地内存变量。
Blob
形状
要指定一个
blob
的近似形状或者外接矩形。
X[mm]
Y[mm]
和存储输入图像中心和近似形状中心到指定的本地内存的偏移。
角度
[deg]
以存储近似形状到指定的本地内存的旋转角度。
宽度
[mm]
长度
[mm]
存储在本地内存的近似形状的宽度和长度。
面积测量
测量
2
值化区域的面积。
说明
可输入注释。
输入图像
指定要输入的图像。在列表中显示本地内存变量。
单位
在［
%
］中指定面积测量的测量值单位。
面积
测量
2
值化结果区域的面积，保存到指定的本地内存中。
（显示面积为
100%
时的面积值，单位为平方毫米）
