第 1 章 安全注意事项
1-9. 操作环境条件 安全规格
19
1
1-9.
操作环境条件·安全规格
•
本机不允许用于住宅区。
•
本机不允许在住宅区，商业区及准工业区使用。请不要和一般家用电源连接。只能在工业用电力
系统中使用。
•
请避免在「1-1. 安全操作预防措施」的「关于设置」中所示的场所进行运输、储存、使用。
操作环境条件
电源容量
三相
AC 200V
至
230V ± 10%
50Hz/60Hz 2.0kVA
以下（实效值
0.8kVA
）
（电源电缆形状：
2.0mm
2
×4
芯（
AWG12
），小于
3m
）
（有外置变压器选配件）
气压
0.49Mpa
干燥空气
空气流量
0.5L/min
空气耗费量
10Nl/min
环境温度
15°C
至
30°C
环境湿度
30%
至
65%
（但无冷凝）
高度
海拔
1,000m
以下
污染程度
2
（按照
IEC60664-1
，与普通电子基板实装线相当）
过电压类别
III
（按照
IEC60664-1
）
输送·保管条件
输送·保管温度
10°C
至
60°C
输送·保管湿度
30%
至
80%
（但无冷凝）
安全标准
机器指令
2006/42/EC Annex I
，
EN ISO 121001:2010
，
EN 60204-1:2006+A1:2009
，其
它
声压水平
75dB(A)
以下
测量条件：
-
测量点距离机器前面
1m
，离地面高
1.6m
-
通常，在进行预定操作的同时，在关闭前盖的状态下
输气软管形状
外径
Φ6 mm
内径
Φ4 mm
温度
-15°C
至
+70°C
气压
0 MPa
至
0.7 MPa
第 1 章 安全注意事项
1-9. 操作环境条件 安全规格
20
在符合 CE 标准的环境下使用时关于电缆的注意事项
•
请使用带
ULAWM 2517/c-UL/CE
屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过
30m
。
•
连接到本机的合格
/
不合格判定用电缆请勿超过
3m
。

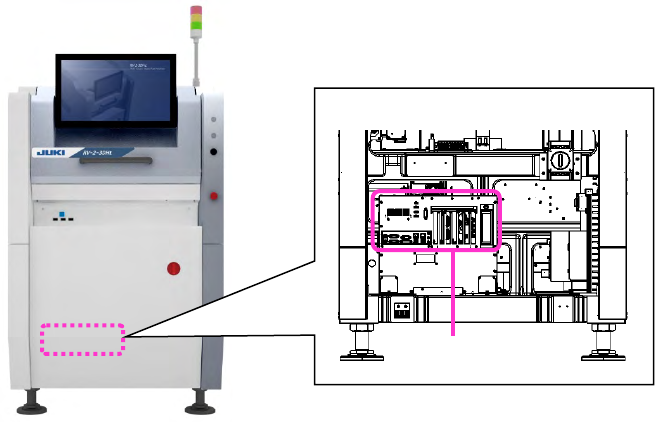

关于本机内的电池
本机的控制用计算机内部内置锂电池。在
UPS
和主板上使用。
(a)
控制用计算机
a
2
第2章 系统概要
2-1. 本机的概要和特点 2
2-2. 设备规格 4
2-3. 机器的构成 10
2-4. 印刷基板设计基准 24
