第 4 章 操作 篇 4- 3. 自动运转 的步骤 24 引脚翘起检查的翘起 位置的 详细显示 在半自动及远程检查的 3D 目视判定画面中，会用 箭头标识发现不良的 对象引脚。 当判定检查手法 -- XY 方向断面引脚测量的判 定项目 -- 顶点高度（最大值 ）超过“上限值“时 ，全部引脚 处都会显示箭头。 显示的动作与矩形按钮 ( ) 的 ON ／ OFF 同步。 ※在过程模式下，未对 应本功能。 因此，在展开为过程模 式时，将不被显…
第 4 章 操作篇
4-3. 自动运转的步骤
23
4
3D
图像的显示
按
按钮，可对显示状态进行依次切换显示。
（显示图像）
对零件的不稳定，凸起等不良进行目视判定时，除了使用通常的平面图像之外，还可使用立体图像加以
确认和判断。
项目
操作
说明
编辑
触摸
[
编辑
]
。
启动机型数据编辑。启动后显示的
块图像会变为当前摄像机图像。
保存图像
触摸［图像保存］。
将拍摄的摄像机图像作为离线图像
保存。
判定完成后编辑
勾选［判定完成后编辑］。
判定
1
块基板后，即启动机型数据
编辑。
批量判定同一步骤
勾选［批量判定同一步骤］。
1
个步骤所有的判定均变为选择的
判定
(OK
或
NG)
。
第 4 章 操作篇
4-3. 自动运转的步骤
24
引脚翘起检查的翘起位置的详细显示
在半自动及远程检查的
3D
目视判定画面中，会用箭头标识发现不良的对象引脚。
当判定检查手法
--XY
方向断面引脚测量的判定项目
--
顶点高度（最大值）超过“上限值“时，全部引脚
处都会显示箭头。
显示的动作与矩形按钮
( )
的
ON
／
OFF
同步。
※在过程模式下，未对应本功能。
因此，在展开为过程模式时，将不被显示。
[
运行设定
]
－
[
显示设定
2]
的
[
显示
XY
断面的波形
]
为［
ON
］时，在
3D
图像显示的下方显示波形。
测定水平显示为红色，上下限值显示为绿色。
半自动画面
第 4 章 操作篇
4-3. 自动运转的步骤
25
4

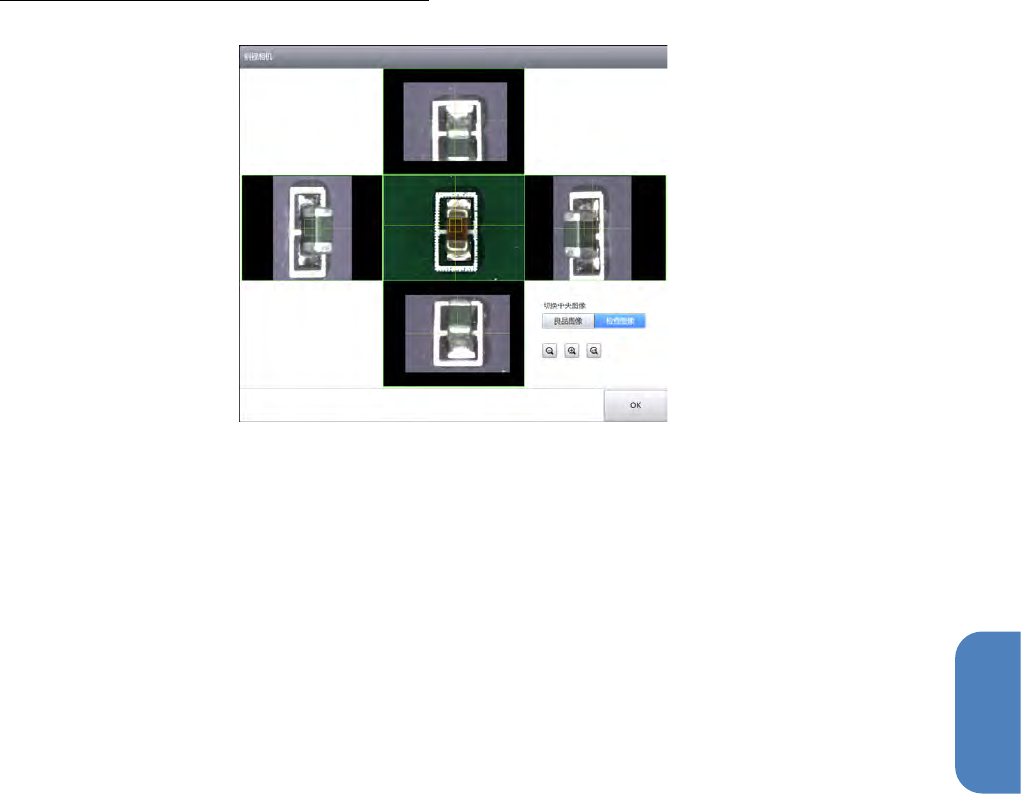

斜向摄像机图像的显示（选配：
RV-2
专用）
触摸［斜视相机］。
目视判定时，针对零件不稳定和引脚不稳定等不良状况，除了平面图像之外，还可通过四个方向斜向安
装的摄像机图像来提高目视判定的精度。
