第 5 章维护篇 5- 2. 保养检查 19 5 5-2- 14. 滑动部位配线、配管请确认 XY 轴和输送带轨道的配线和配管没有损伤和磨损。特别是各电缆支架的滑动部位与端部，请确认其未产生缆线的摩擦粉末。请确认电缆支架的撑臂未脱落。 (a) Y 轴电缆支架 (b) X 轴电缆支架 b a

第 5 章维护篇

5-2. 保养检查

5-2-13. XY

轴：导轨・滚珠丝杆

请目视检查

轴各自的导轨，确认没有异常。对导轨进行润滑后，如果滑块和导轨上有多余润滑油，

请擦拭干净。

(

使用的润滑油

:THK AFC

润滑油，推荐黄油枪

:MG70)

X 轴（润滑脂重点擦拭位置）滑块端面部分，轨道的左右端部

Y 轴（润滑脂重点擦拭位置）滑块的前后端面，轨道的前后端部分

拆下正面下方的盖板，对滚珠丝杆进行润滑。

(a)

油嘴

第 5 章维护篇

5-2. 保养检查

5-2-14.

滑动部位配线、配管

请确认

轴和输送带轨道的配线和配管没有损伤和磨损。特别是各电缆支架的滑动部位与端部，请确

认其未产生缆线的摩擦粉末。

请确认电缆支架的撑臂未脱落。

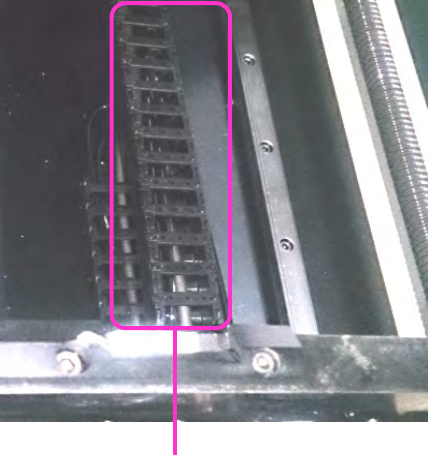

(a) Y

轴电缆支架

(b) X

轴电缆支架

第 5 章维护篇

5-2. 保养检查

(c)

输送带导轨电缆支架、
