第 4 章 操作篇
4-5. 机型数据的创建和编辑
172
离线图像设定画面
设定离线图像的保存形式。
设定离线图像作成时的图像保存格式。
选项：
JPEG
形式、
Byr
形式 默认值：
JPEG
形式
数据检查设定画面
设定分配候补信息是否作为
警告对象。
针对
[
步骤
(
零件
)]
以及
[
步骤
(
焊锡
)]
，设定是否将分配候补信息作为
警告对象。
是：警告对象
否：非警告对象
默认值：是
第 4 章 操作篇
4-6. 进程模式
173
4
4-6.
进程模式
在进程模式中，可以对检查逻辑进行自定义。
检查逻辑由图像处理和条件分支等构成，通过设定其执行顺序和详细参数，可进行更高级的检查。
此外，还可追加和删除检查包树状图的项目。
4-6-1.
检查包树形画面结构

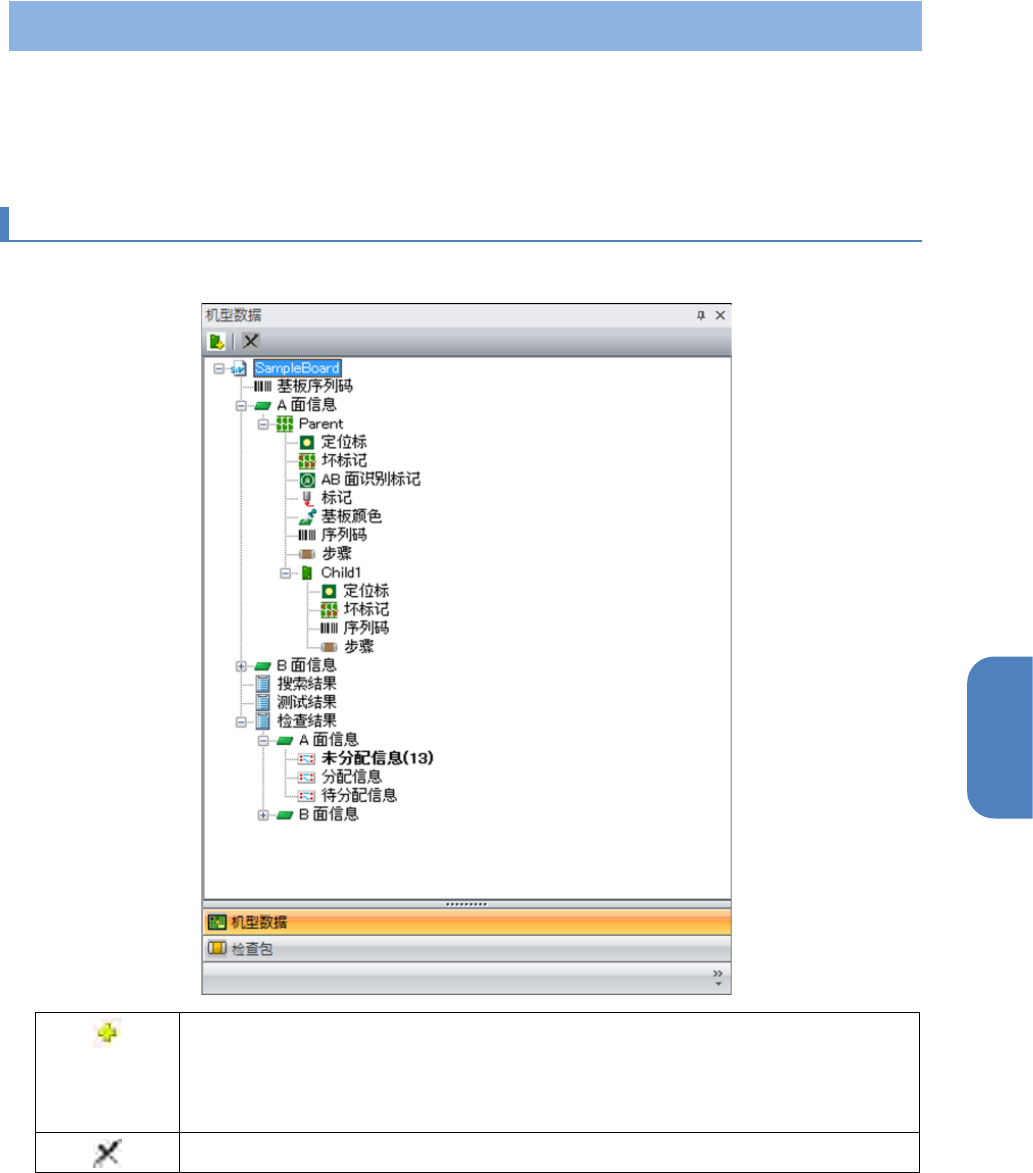

检查包树状图的画面如下所示。
•
在没有任何节点状态下点击后，将创建一个空检查包。
•
选择检查包状态下点击后，在最下方追加一个空检查项目。
•
选择检查项目状态下点击后，在最下方追加一个空检查手法。
点击后，所选项目会被删除。
第 4 章 操作篇
4-6. 进程模式
174
4-6-2.
检查包的新建
1

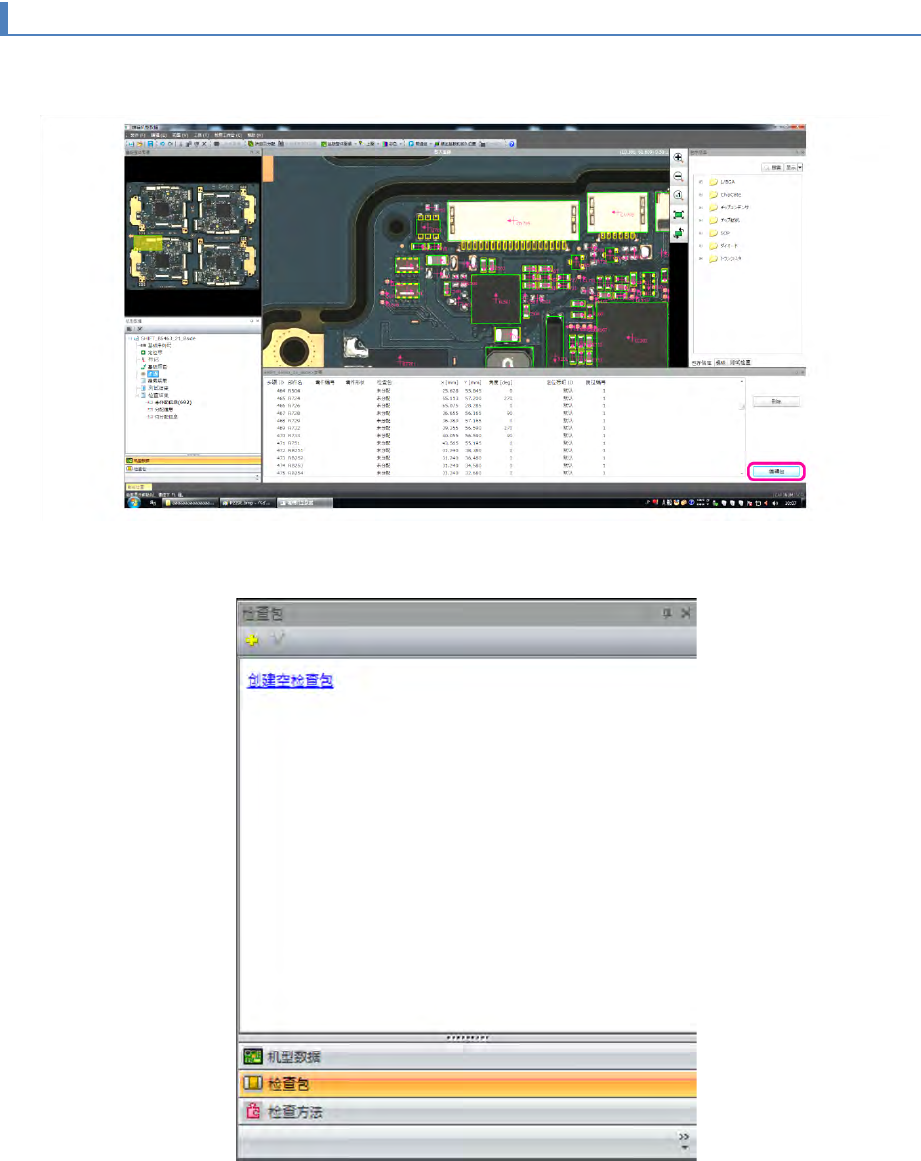

选择未分配检查包的步骤，点击［编辑包］。
2
点击［创建空检查包］。
创建空检查包。
