第 4 章 操作篇
4-5. 机型数据的创建和编辑
114
OCV
（选项）
学习图像上的字符，用该学习的字符对判别对象的字符进行判别。

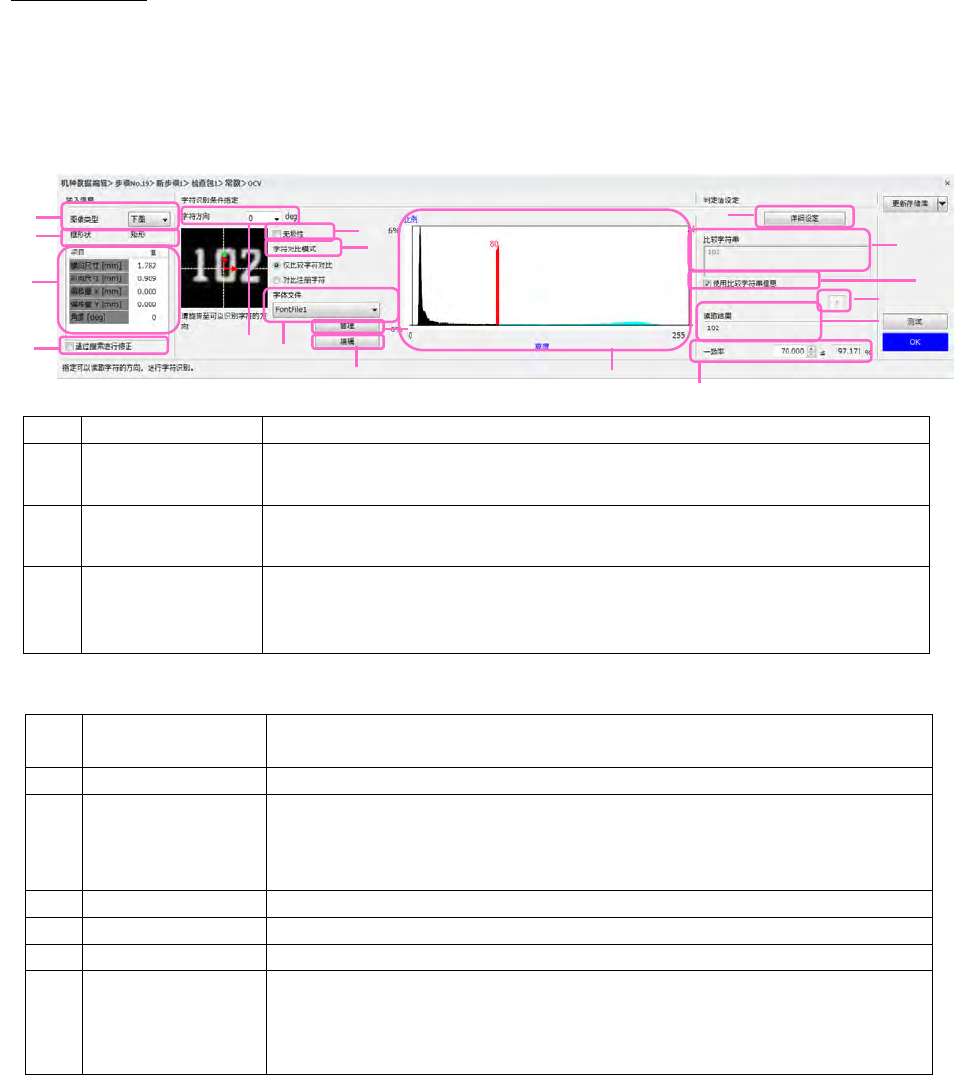

1. 从检查包树形控件选择［OCV］。
2. 进行各种设定。
输入信息
a
输入图像
选择判定时使用的图像。
b
框形状
显示基准检查框的形状（矩形、圆形、多边形）
・不可输入
c
(
内容信息
)
显示基准检查框的尺寸及位置偏移量（补正值）的内容
・可编辑
d
通过搜索进行修
正
根据元件搜索的结果，指定是否对此检查方法的基准检查框的位置进行补
正。
・初始值：勾选 OFF
字符识别条件指定
e
字符方向
指定从检查包
0
度观察的读取字符串的角度。
输入范围
0
～
359 (
整数
)
f
无极性
勾选后，即使从字符方向中指定的角度旋转
180
度的字符也会识别。
g
字符对比模式
指定字符的对比模式
・
「仅比较字符对比」：仅对比比较字符串中输入的字符。
・
「对比注册字符」
：从字体文件中注册的全部字符中对比。
h
字体文件
指定使用的字体文件。
i
［管理］
显示字体文件管理画面。
j
［编辑］
显示字体文件的编辑画面。
k
2
值化范围指定柱
状图
・显示检查区域的柱状图（横轴：亮度、纵轴：比例）
・2 值化阈值是可调整的
・调整阈值，使字符串被 2 值化
c
a
b
d
e
f
g
h
i
j
k
l
m
n
o
p
q
第 4 章 操作篇
4-5. 机型数据的创建和编辑
115
4
判定值设定
l
比较字符串
此输入框用于输入判定用的正确字符串。
勾选［使用比较字符串信息］时，此项无效。
m
［
↑
］按钮
点击此项后，会将「读取结果」中显示的字符串作为「比较字符串」进行
设定
勾选［使用比较字符串信息］时，此项无效。
n
读取结果
显示检查进程的执行结果（对比的字符串）。
如果无法识别字符串，则显示字符串「
ERR
」。
o
详细设定按钮
显示字符串判定的详细设定对话框。
※详情请参见「
P001-T22-SIV1000-
功能规格书
(
包编辑
・
检查进程
).doc
」
的
「
6.30
字符识别」中的字符串判定的详细设定对话框
p
使用比较字符
串信息
指定是否使用步骤的比较字符串信息。
勾选后，将使用步骤的比较字符串信息。
q
一致率
显示对比各字符结果的最低一致率。
点击［详细设定］按钮，即显示字符串判定的详细设定画面。有关设定内容
・
方法与
OCR
的情况相同。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
116
点击［管理］按钮，即显示以下画面。
［新建］
创建新的字体文件。
创建最初的字体文件，然后进行编辑。
［复制］
可复制已注册的字体文件。
选择列表内的字体文件后，点击［复制］。
自动创建复制对象文件名。
［删除］
删除已注册的字体文件。
选择列表内的字体文件后，点击［删除］。
［
OK
］
确定编辑内容，关闭字体管理画面。
［取消］
废弃编辑内容，关闭字体管理画面。
将字体注册到创建的字体文件中。
点击字体文件下拉按钮，选择字体文件。
点击［编辑］按钮，即显示以下画面。
