第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 109 4 模式匹配 进行结果判定和模型显 示。包括设定检查框 和判定值的“判定 值设 定”画面， 以及显示模型图像的 影像 与检查项目测量值的“ 图像显示” 画面 。 1 在检查包树状图中选择［模式匹配］。 2 切换［判定值设定］选项卡与［图像显示］选项卡，进行各种设定。 • 判定值设定 用绝对值设定上下限值 勾选后，会根据偏移种 类获取输入的偏移值 之绝对值 ，并 对上下限值…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
108
搜索
测量零件的安装位置和角度，判定位置是否合适。
1
在检查包树状图中选择［搜索］。
2
进行各种设定。
用绝对值设定上
下限值
勾选后，会根据偏移种类获取输入的偏移值之绝对值，并对上下限值标上符
号，同时进行设定。

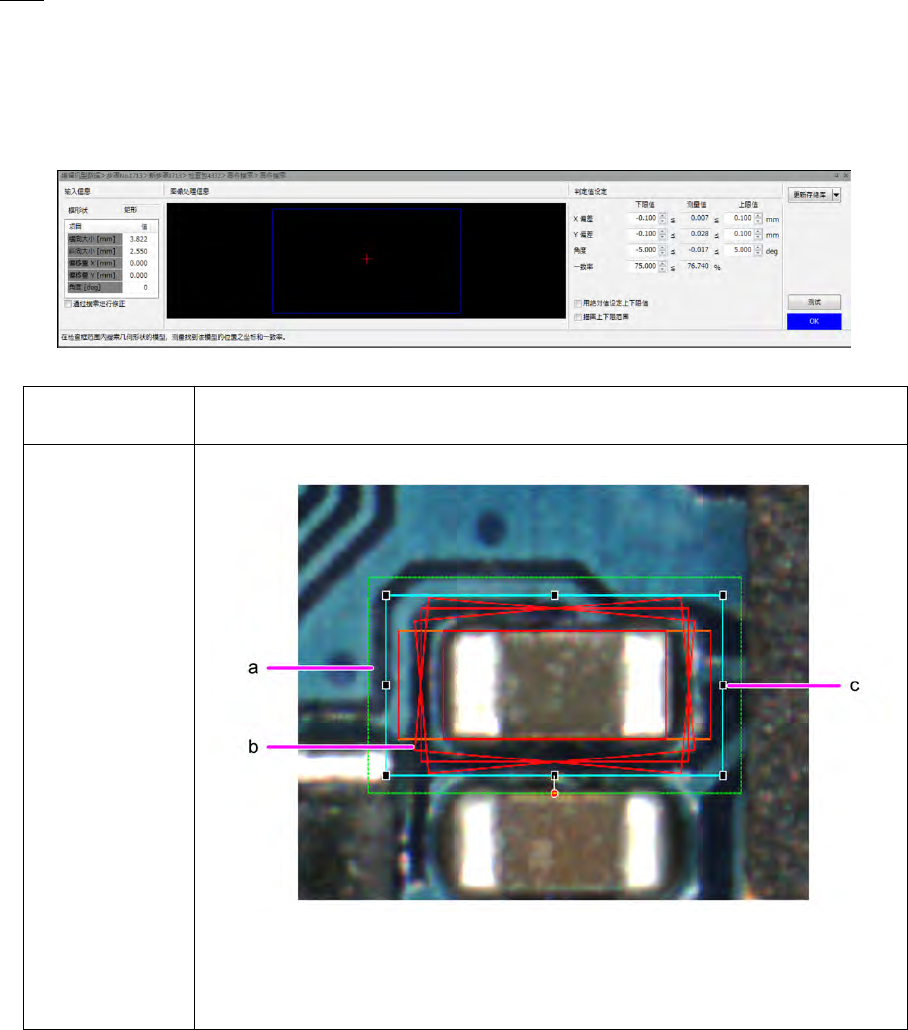

描画上下限范围
勾选后，会在放大图像显示区域上如下显示偏移范围。
(a)
纵横方向上零件偏移量的允许范围
(b)
根据θ偏移的零件偏移允许范围（顺时针旋转及逆时针旋转）
(c)
搜索的检查框（浅蓝色）
第 4 章 操作篇
4-5. 机型数据的创建和编辑
109
4
模式匹配
进行结果判定和模型显示。包括设定检查框和判定值的“判定值设定”画面，以及显示模型图像的影像
与检查项目测量值的“图像显示”画面。
1
在检查包树状图中选择［模式匹配］。
2
切换［判定值设定］选项卡与［图像显示］选项卡，进行各种设定。
•
判定值设定
用绝对值设定上下限值
勾选后，会根据偏移种类获取输入的偏移值之绝对值，并对上下限值标
上符号，同时进行设定。
描画上下限范围
勾选后，会在放大图像显示区域上如下显示偏移范围。
(a)
纵横方向上零件偏移量的允许范围
(b)
根据θ偏移的零件偏移允许范围（顺时针旋转及逆时针旋转）
(c)
搜索的检查框（浅蓝色）
第 4 章 操作篇
4-5. 机型数据的创建和编辑
110
Tips
•
点击［图像显示］，可显示［型号设定］画面后进行编辑。
基板序列码（选项）
读取条形码及
QR
码等，作为基板的序列码与检查历史保存在一起。
1
在检查包树状图中选择［基板序列码］。
2
进行各种设定。
(a)
指定编码类型
指定读取对象的编码类型。
如果设定为“未指定”，则在执行编码读取时设定识别到的编码类
型。
(b)
删除换行符
从文字识别图像处理的结果中获取字符串，并从中删除控制符。
(c)
剪切字符
针对从文字识别图像处理的结果中获取的字符串，指定是否抠取文
字。
(d)
获取字符串
指定要获取的字符串。
a
b
c
d
