第 4 章 操作篇
4-6. 进程模式
181
4
4-6-7.

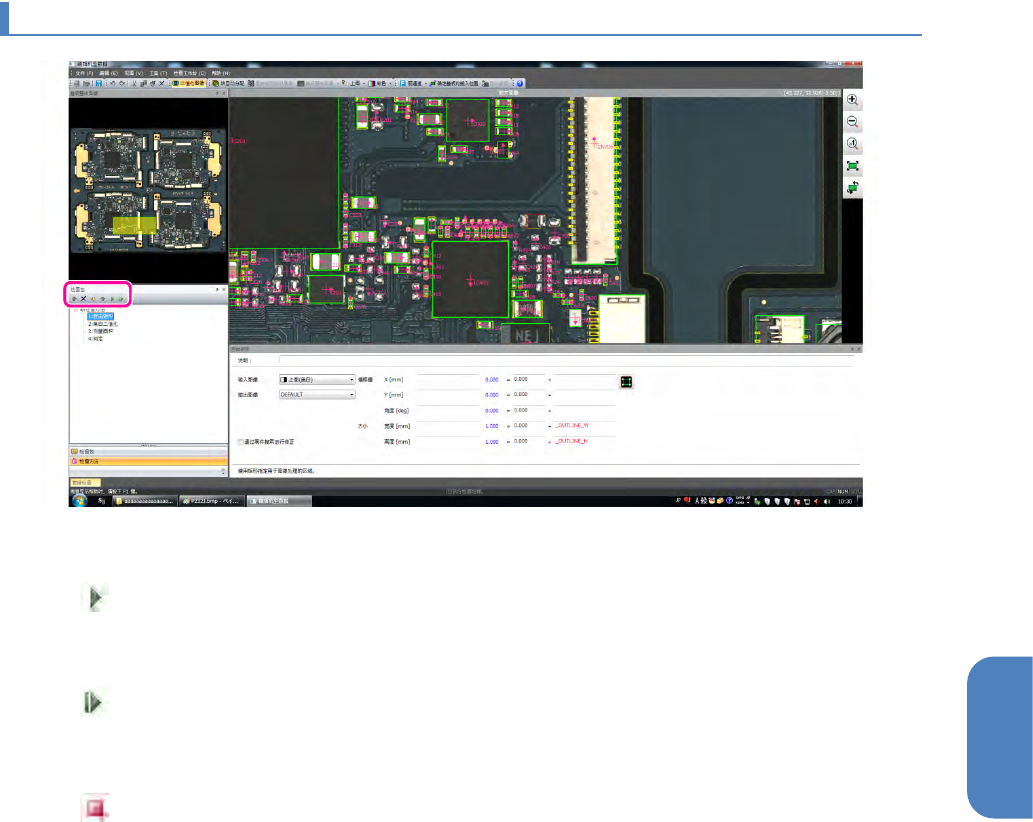

检查进程的执行
从最初检查进程到选中的检查进程进行调试检查时
点击 后，从选中的检查进程到最后检查进程进行连续调试检查。
从当前检查进程到下一个检查进程进行调试检查时
点击 后，有多个检查进程时，以程序为单位执行
1
个步骤。
停止检查进程的执行
点击 后，将立即停止执行中的调试检查。
第 4 章 操作篇
4-6. 进程模式
182
4-6-8.
本地内存

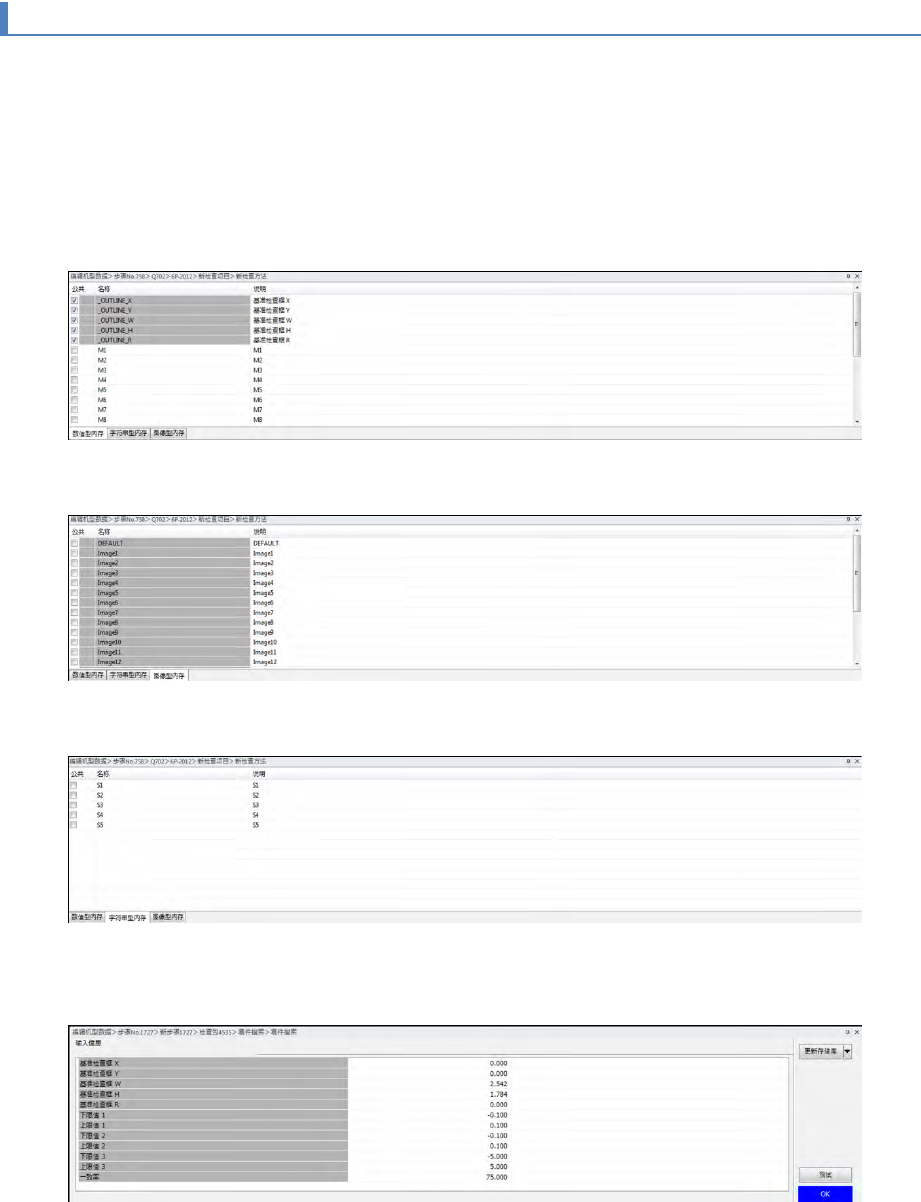

在检查方法树状图中选择根节点后，将显示本地内存定义画面。
本地内存定义画面中有
3
个选项卡，在不同画面对检查进程中使用的本地内存进行公开设定和说明文的
编辑。公开本地内存后，将在检查包树状图的检查方法画面中显示，初始值变为可输入。
数值型本地内存
可编辑数值型本地内存。
图像型内存
可编辑图像型变量。
字符串型内存
可编辑字符串型变量。
勾选［公共］，选择检查包树状图的检查方法时，将显示在属性画面中。
可以任意编辑［说明］。
第 4 章 操作篇
4-6. 进程模式
183
4
4-6-9.
检查进程的详细设定
矩形
设定一块作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。
通过零件搜索进行修正
设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
椭圆
设定一块椭圆图形，作为图像处理的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
偏移量（补正值）
指定检查框的中心坐标。
大小
指定检查框的尺寸。
通过零件搜索进行修正
根据实际的零件搭载位置，设定是否对检查框的位置进行补正。
可在放大显示区域用鼠标操作创建检查框。
