第 4 章 操作篇
4-5. 机型数据的创建和编辑
101
4

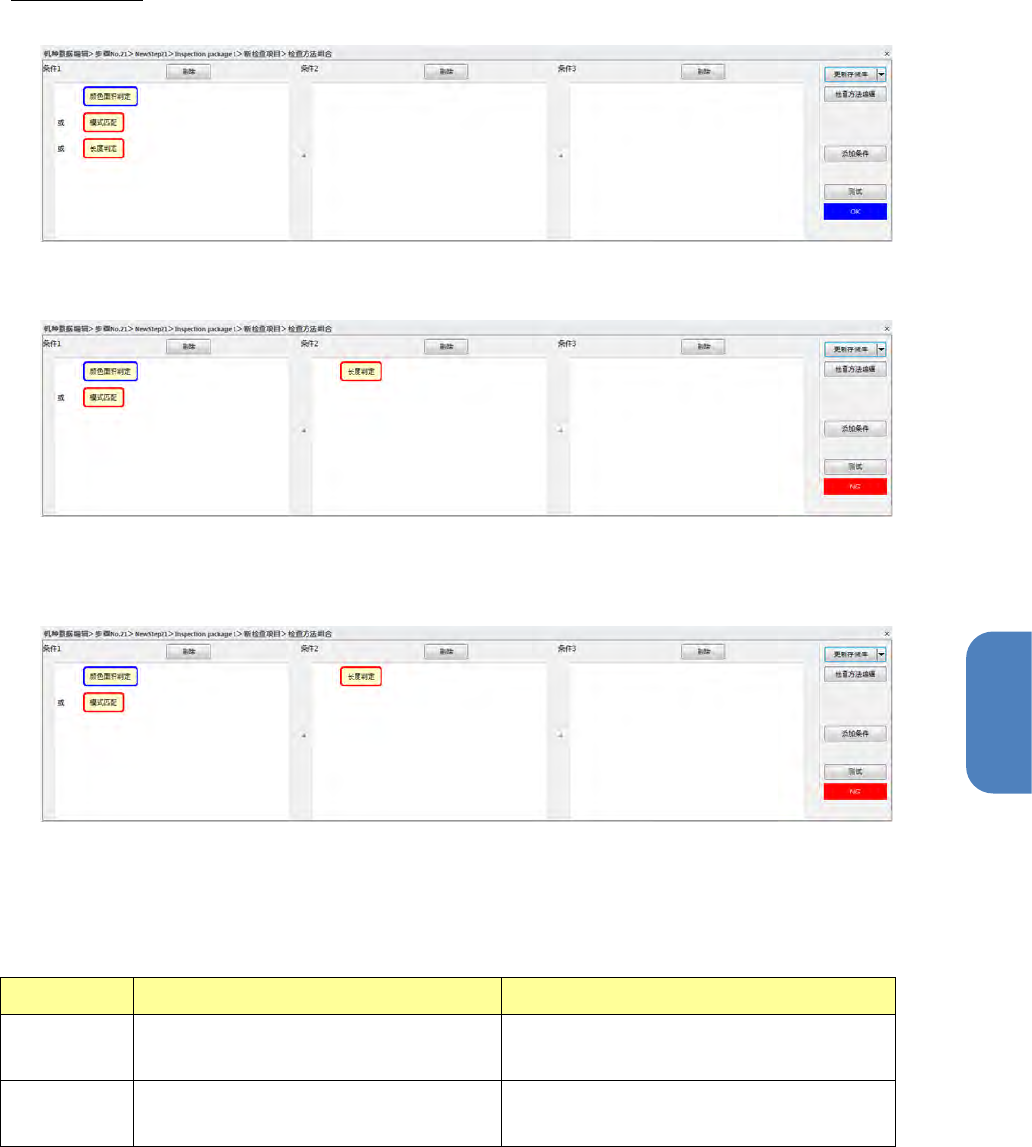

检查手法组合
为了在检查中改善过判定，可以组合多种检查手法。
在检查包树状图中点击检查项目或检查位置后，显示检查手法组合画面。
通过拖动鼠标移动条件。
分为
3
个条件框。（初始状态）
1
个条件框中可设定多项检查手法，只要有
1
个条件判定为
OK
，相应的条件框就
OK
。如果
3
个条件
框的判定均为
OK
，检查结果合格。空栏时无视。
条件
1 OK
＝颜色面积判定
OK
，模式匹配
NG
条件
2 NG
＝长度判定
NG
条件
3 OK
＝空设为
OK
检查位置的检查结果
NG =
条件
1 OK
，条件
2 NG
，条件
3 OK
项目
操作
说明
添加条件
点击
[
添加条件
]
按钮，可最多添加
20
个
条件。
通过左右移动画面下部的滑动条，可变更
显示的条件。
删除
要减少条件时，点击要减少的条件上部
的［删除］按钮。
条件不能少于
3
个。方法已设定的条件不
能删除。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
102
设定判定画像类型
在目视判定画面设定显示的画像的类型。
如果从下拉列表中选择图像类型，则目视判定的第一个判定画面将是指定的图像。
※默认值：未指定
此外，如果选择了“高度”，则可以从“设定显示的高度图像”按钮显示
3D
显示画面，并能指定
3D
图像的角度和倍率。
如果选中了“在目视判定画面中显示所有
NG
的检查方法”复选框，则将检查项目内所有
NG
条件的检
查方法显示到目视判定
(
及
TOPSS
的远程判定
)
画面。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
103
4
4-5-13.
检查手法
检查包中包括多项检查项目。检查项目由不同的检查手法构成。

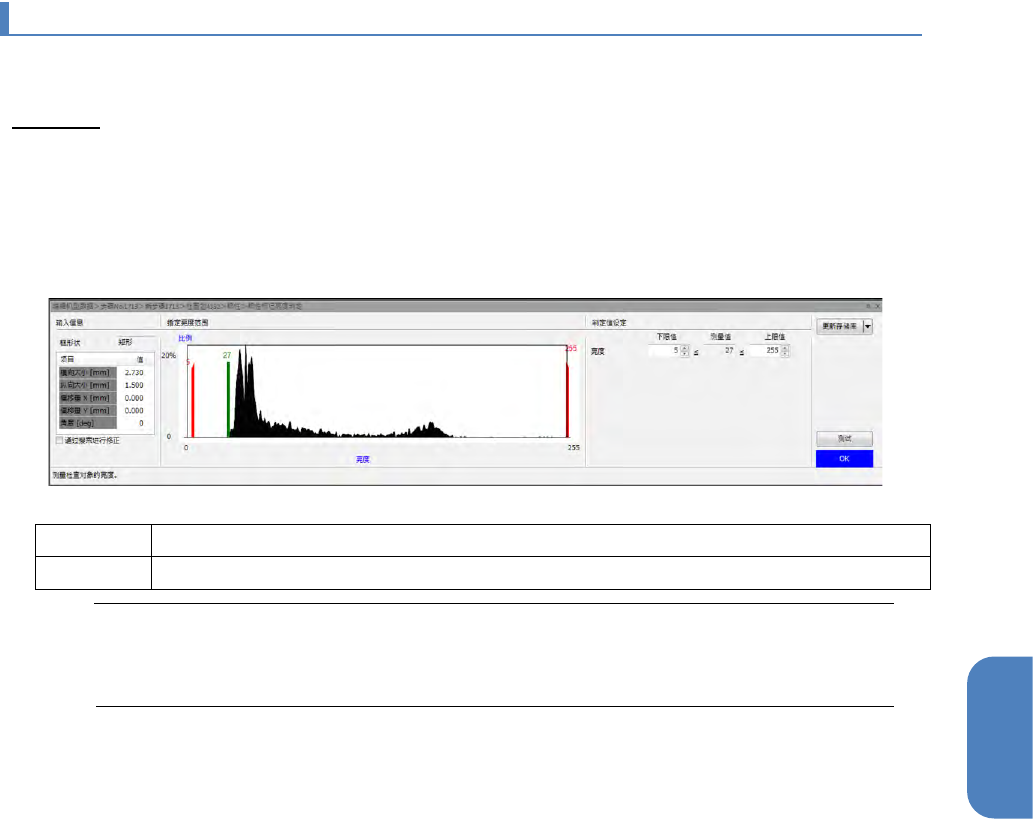

亮度判定
测定检查框内的亮度，判定良否。
1
在检查包树状图中选择［亮度判定］。
2
进行各种设定。
绿色柱形
测量值
红色柱形
上限／下限值（可用鼠标调整）
Tips
•
亮度：指图像的明亮度。采用
0
至
255
之间的值表示，越接近
0
越暗，越接近
255
越亮。
