第 4 章 操作 篇 4- 6. 进程模式 222 测量点 从列表选择要 编辑 的 测量点。 选择测量点后，测量点 的 参数 会变为可编辑的状态。 测量点：偏移量（补正 量） 指定测量点的 坐标 。 也可拖拽放大图像上的 标记进行指定。 添加 添加测量点。 ( 最多 20 处 ) 删除 删除测量点。 测量点：指定 角度 勾选为 ON 后， 激光 本体的角度会变为可 调整 状态。 输入范围： 0 ～ 315 。 测量点：测量失败时重 新测…
第 4 章 操作篇
4-6. 进程模式
221
4

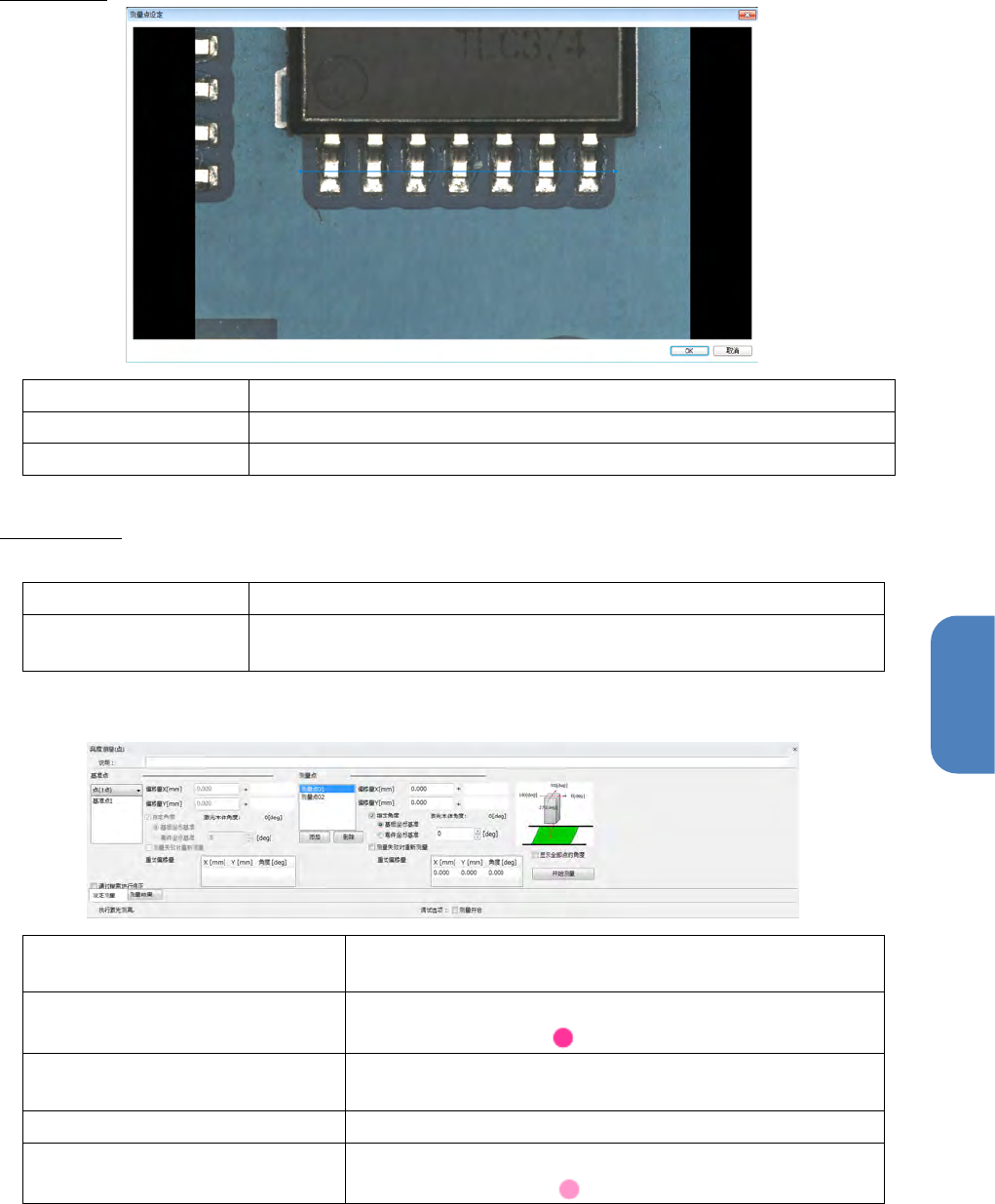

测量点变更
测量基准调整图像区域
通过鼠标拖拽可改变测量点的开始点和结束点。
OK
保存调整的测量变更点，关闭测量变更点设定画面。
取消
不保存调整的测量变更点，关闭测量变更点设定画面。
高度测量
(
点
)
取得激光位置的元件高度信息。
说明
输入检查进程的说明，予以显示。
调试选项
［测量开始］
勾选为
ON
，执行进程时，会进行激光测量。
测量设定
基准点
从列表选择要编辑的基准点。
选择基准点后，基准点的参数会变为可编辑的状态
基准点：偏移量
指定基准点的坐标。
也可拖拽放大图像上的 标记进行指定。
基准点：指定角度
勾选为
ON
后，激光本体的角度会变为可调整状态。
输入范围为
0
～
315
。
基准点：测量失败时重新测量
勾选为
ON
后，基准点测量失败时会重新测量。
基准点：重试偏移量（补正量）
设定重试时的偏移量（补正量）及角度。
也可拖拽放大图像上的 标记进行指定。
第 4 章 操作篇
4-6. 进程模式
222
测量点
从列表选择要编辑的测量点。
选择测量点后，测量点的参数会变为可编辑的状态。
测量点：偏移量（补正量）
指定测量点的坐标。
也可拖拽放大图像上的 标记进行指定。
添加
添加测量点。
(
最多
20
处
)
删除
删除测量点。
测量点：指定角度
勾选为
ON
后，激光本体的角度会变为可调整状态。
输入范围：
0
～
315
。
测量点：测量失败时重新测量
勾选为
ON
后，测量点的测量失败时会重新测量。
测量点：重试偏移量（补正量）
设定重试时的偏移量（补正量）及角度。
也可拖拽放大图像上的 标记进行指定。
开始测量
开始高度
(
点
)
的测量。
通过元件搜索进行修正
设定是否对应实际的元件贴片位置进行位置修正。
第 4 章 操作篇
4-6. 进程模式
223
4

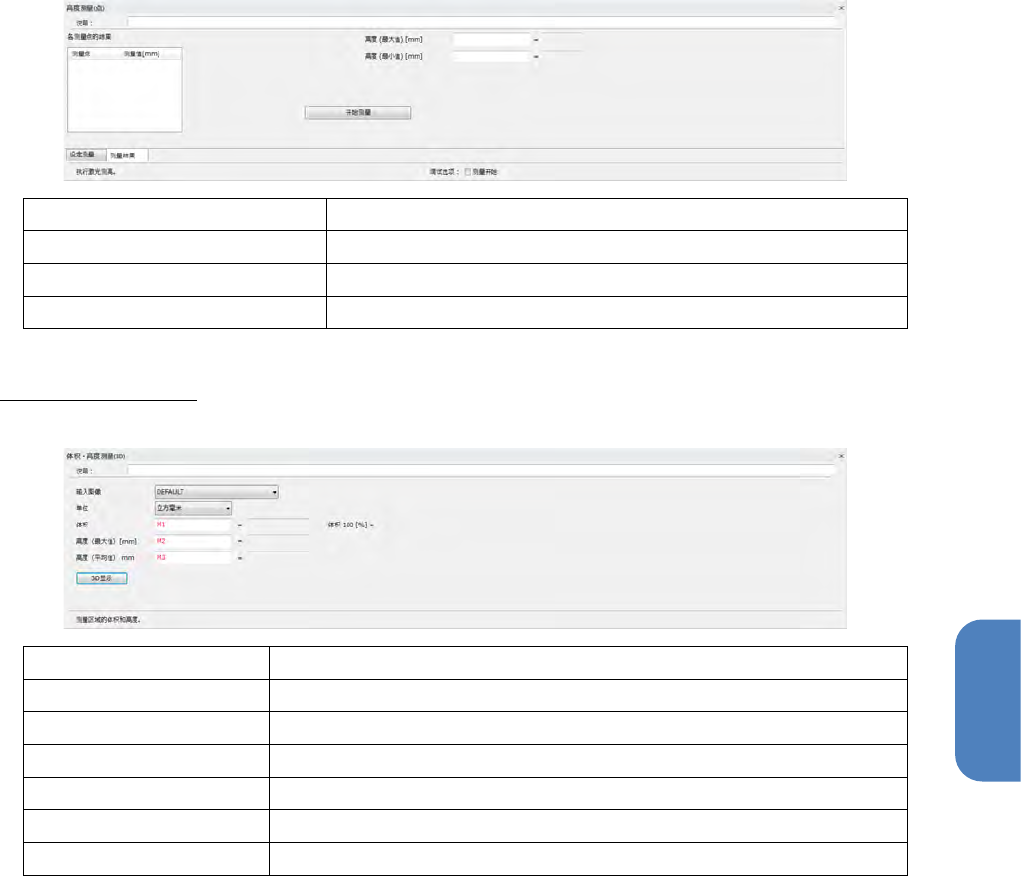

测量结果
各测量点的结果
在列表中显示各测量点的测量结果。
高度
(
最大值
)
将测量点的最大高度保存到本地内存并显示。
高度
(
最小值
)
将测量点的最小高度保存到本地内存并显示。
开始测量
开始高度
(
点
)
的测量。
体积
・
高度测量
(3D)
对高度图像进行体积和高度测量。
说明
输入检查进程的说明，使之显示。
输入图像
指定输入源的图像型本地内存。
单位
指定体积测量的测量值单位。
体积
将测量的体积保存到本地内存并显示。
高度
(
最大值
)
将测量的高度
(
最大值
)
保存到本地内存并显示。
高度
(
平均值
)
将测量的高度
(
平均值
)
保存到本地内存并显示。
3D
显示
显示
3D
显示画面。
