第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 127 4 检查位置（ XY 横截面位置）的设定 有以下 3 种方法。 ① 放大图像区域的检查 位置描画线 ② 检查手法属性画面的 输入信息清单 ③ 检查手法属性画面的 3D 图像显示区域的 XY 横截面 ※调整任何一个检查位 置时，其他 2 个 检查 位置的信息也同时更新 ① ② ③
第 4 章 操作篇
4-5. 机型数据的创建和编辑
126
(i)
顶点高度（差值）
判定顶点高度的最大值和最小值的差值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(j)
顶点高度（平均值）
判定顶点高度的平均值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(k)
顶点间隔（平均值）
判定顶点间的平均间隔。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(l)
顶点数目
判定顶点的数量。
在测量值项目显示测量结果，如果超出下限值则判定结果
OK
，如果
不到下限值则判定结果为
NG
。
(m)
倾斜度
判定所有顶点近似直线的倾斜。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
另外，单位可以选择
[deg
、
%
、
mm]
。
(
默认值为
mm)
(n)
中值过滤器
中值过滤器勾选
ON
，则实施检查对象
3D
图像的中值过滤器处理。
通过切换级别（弱、中、强），可以调节过滤器处理的强弱。
弱：
3
×
3
像素范围的过滤器处理
中：
5
×
5
像素范围的过滤器处理
强： 7×7 像素范围的过滤器处理
(o)
黑白纵横过滤器
黑白纵横过滤器勾选
ON
，则对检查对象
3D
图像，在指定尺寸
[mm]
以下的区域依据处理方法实施过滤。
可以分别对纵、横实施过滤器处理。
亮度高的部分
：对亮度高的部分，在指定尺寸以下的区域过滤
亮度低的部分 ：对亮度低的部分，在指定尺寸以下的区域过滤
(p)
黑白放大
/
缩小
黑白放大
/
缩小勾选
ON
，针对检查对象
3D
图像，按照指定的尺寸
[mm]
实施放大
/
缩小处理。
放大→缩小：先放大，再缩小
缩小→放大：先缩小，再放大
o
n
p
第 4 章 操作篇
4-5. 机型数据的创建和编辑
127

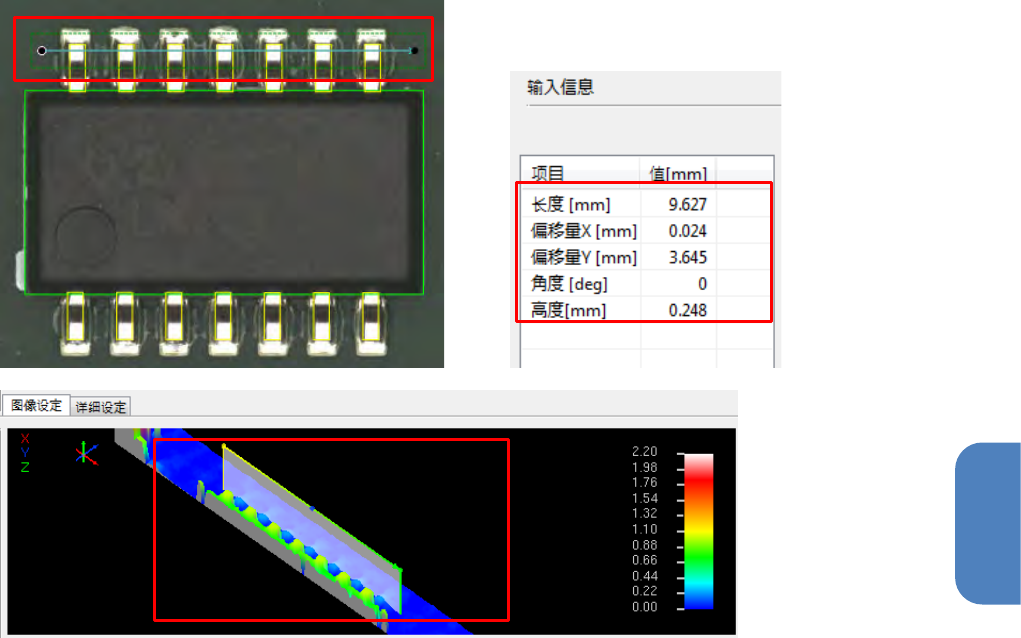

4
检查位置（
XY
横截面位置）的设定有以下
3
种方法。
①
放大图像区域的检查位置描画线
②
检查手法属性画面的输入信息清单
③
检查手法属性画面的
3D
图像显示区域的
XY
横截面
※调整任何一个检查位置时，其他
2
个检查位置的信息也同时更新
①
②
③
第 4 章 操作篇
4-5. 机型数据的创建和编辑
128
体积
・
高度判定（
3D
）
通过元件的高度图像，测量检查区域的体积
(
百分比值
)
与高度（最大值或平均值）。根据测量结果，实
施元件的缺件或高度等的检查。
体积
(
百分比值
)
的计算如下所示。
体积
(
百分比值
) =
检查区域的实物体积
/
（检查区域面积
×
高度）
×
100%
1
从检查包树形选择［XY 方向横截面引脚测量判定］。
2
执行各种设定。
(a)
输入信息
输入基准检查框的尺寸，补正值（
X
、
Y
）、角度及高度。
(b)
通过搜索进行修正
勾选时，在实际元件的贴片状态下进行补正。
(c)
3D
图像显示
显示出编辑中元件的
3D
图像。
通过鼠标操作，可以变更显示角度或倍率。
双击鼠标左键，可以显示出
3D
显示画面。
(d)
体积
判定检查区域的体积百分比值。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(e)
高度（最大值）
判定检查区域的最大高度。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
(f)
高度（平均值）
判定检查区域的平均高度。
在测量值项目显示测量结果，如果处于下限值～上限值内则判定结
果为
OK
，如果不到下限值或超出上限值，则判定结果为
NG
。
a
b
c
d
e
f
