第 2 章 系统概要 2- 3. 机器的构成 13 2 顶视图 2-3- 3. 门内部各装置的名称 正面 (a) 控制用计算机 进 行本机的主控制。此外，通 过 USB 端口和 Ether net 将数据保存到外部 记忆 媒体上 时 也使用。 (b) 伺服放大器 a b 【 RV - 2 / RV -2- 3D / RV -2- 3DH 】 1276 【 RV -2- 3DHL 】 180 0
第 2 章 系统概要
2-3. 机器的构成
12
2-3-2.

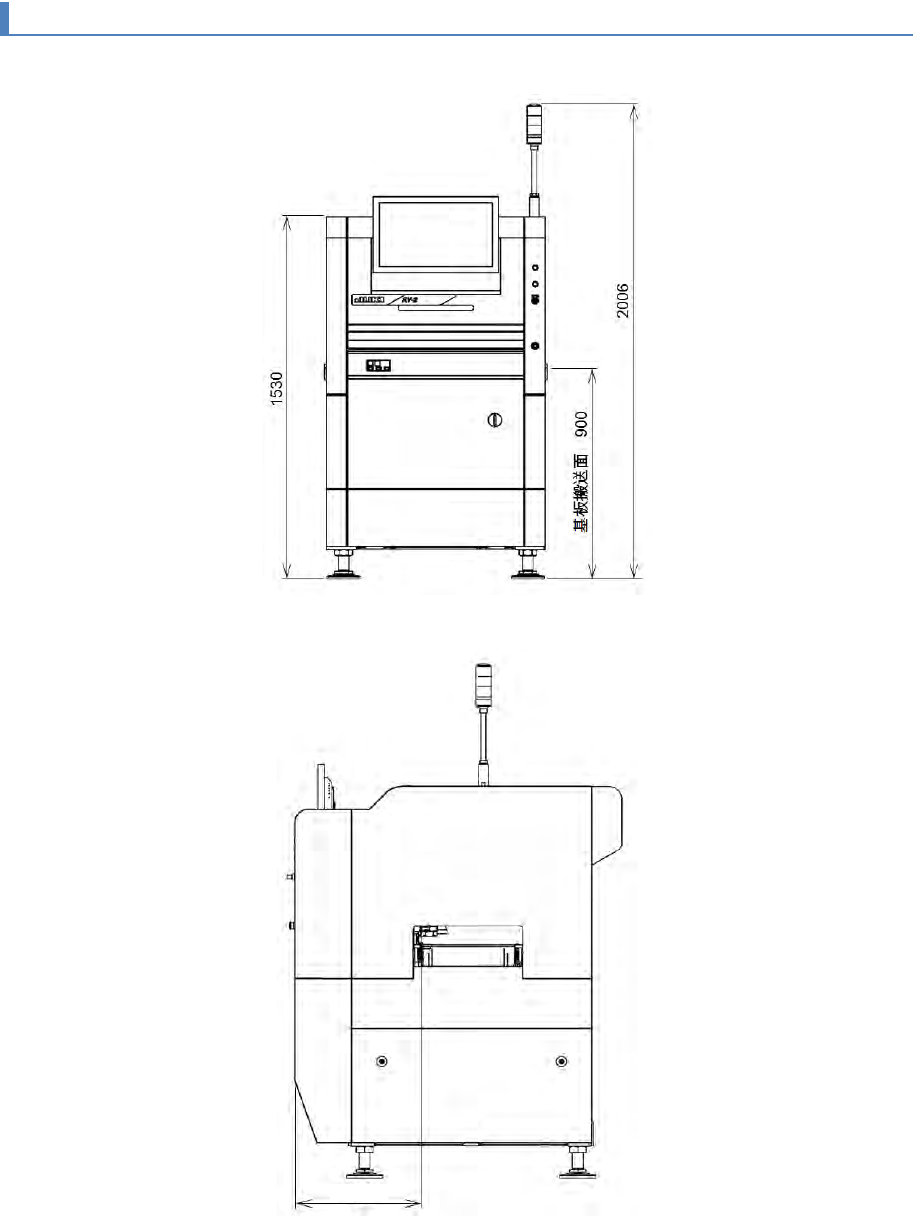

本机外形尺寸
正视图
侧视图
【
RV-2/RV-2-3D/RV-2-3DH
】
496
【
RV-2-3DHL
】
491
第 2 章 系统概要
2-3. 机器的构成
13
2
顶视图
2-3-3.
门内部各装置的名称
正面
(a)
控制用计算机
进行本机的主控制。此外，通过
USB
端口和
Ethernet
将数据保存到外部记忆媒体上时也使用。
(b)
伺服放大器
a
b
【
RV-2 / RV-2-3D / RV-2-3DH
】
1276
【RV-2-3DHL】 1800
第 2 章 系统概要
2-3. 机器的构成
14
背面
(a)
总电源连接端子
连接工厂总电源电缆，然后将工厂总地线连接到接地端子板上。
(b)
总压缩空气源连接口
(c)
投影仪电源（
RV-2-3D/RV-2-3DH/RV-2-3DHL
专用）
输送带
a
b
c
e
d
b
c
a
