第 7 章 选配
7-8. OCR，OCV
37
7
7-8-4. 什么是 OCV
OCV（Optical Character Verification：光学字符验证）是通过模式匹配识别字符的辅助工具。
将基板和零件上的字母数字注册为模式，并识别。
通过编入过程数据库编辑，可编辑精度更高的程序。
使用此功能时，需要 OCV 的加密狗（与 OCR 的加密狗共享）。
第 7 章 选配
7-8. OCR，OCV
38

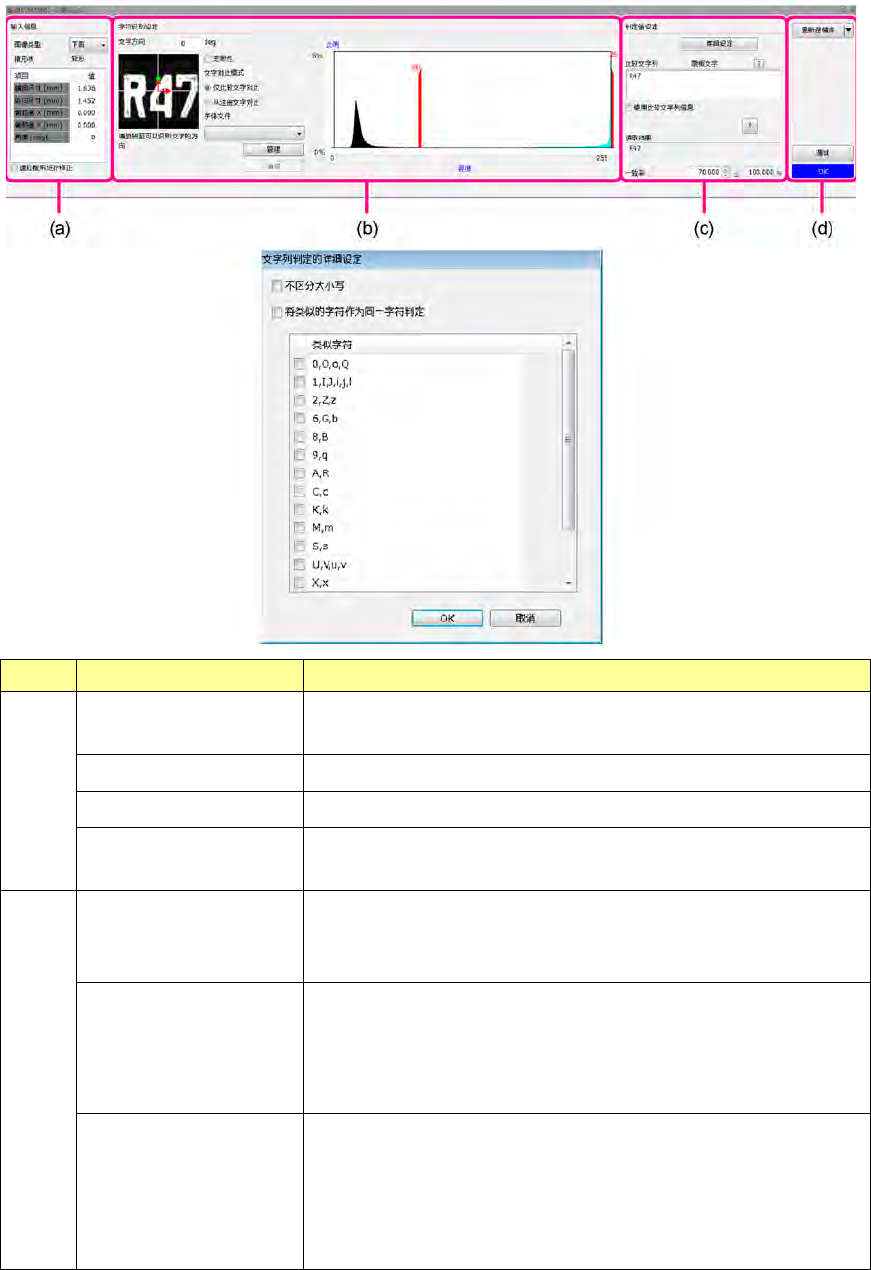

UI
布局
记号
项目名称
说明
(a)
图像类型
根据照明模式的不同，从下拉菜单中选择图像（上图，中图，
下图）。
框形状
显示基准检查框的形状（矩形）。
详细信息（项目，值）
可显示基准检查框的尺寸，位置偏移值，并编辑数值。
通过搜索进行修正
勾选后，根据零件搜索结果，可补正该检查手法的基准检查框
的位置。
(b)
字符的方向
从检查包
0
度来看，指定可阅读字符串的角度。（输入范围
0～359（整数））
通过旋转图像，可在文本框中反映，输入角度。
无极性
指定是否有极性。
• 勾选：从字符方向指定的角度，也可识别旋转 180 度的
字符。
• 未勾选：只能从字符方向指定的角度识别字符。
文字对比模式
指定文字验证模式。
• ［仅比较字符对比］：只对输入比较字符串的字符进行
验证的模式
• ［对比注册字符］：从注册在字体文件中的所有字符进
行验证的模式
第 7 章 选配
7-8. OCR，OCV
39
7
记号
项目名称
说明
字体文件
从下拉菜单中指定使用的字体文件。
管理
显示字体文件管理画面。
编辑
显示针对所指定字体文件的编辑画面。
2
值化范围指定直方图
显示检查区域的直方图。（横轴：亮度，纵轴：比例）
可调整阈值，以实现要识别字符串的 2 值化。
(c)
详细设定
显示字符判定的详细设定对话框。
字符串判定的详细设定如下所示
• 不区分大小写：勾选后，在执行字符串判定时，不区分
字符大小写。
• 将类似的字符作为同一字符判定：勾选后，在执行字符
串判定时，判定将列表内检查过的类似字符视作同一字
符。
比较字符串
输入判定用的正确字符串（半角英文字符和半角数字）的输入
框（最大输入字符数：50）
勾选［使用比较字符串信息］，无效。
蒙板字符
希望在比较字符串的字符中使用过滤时，点击 ，启用过
滤。
使用比较字符串信息
指定是否使用步骤的比较字符串信息。
• 勾选：使用步骤的比较字符串信息。
• 未勾选：不使用步骤的比较字符串信息。
在勾选状态下，无法对比较文字串文本进行输入。从显示的步
骤比较字符串中选择。
点击后，将显示在［读取结果］中的字符串设定为［比较字符
串］。
勾选［使用比较字符串信息］，无效。
读取结果
显示检查过程的执行结果（识别的字符串）。
与比较字符串一致的字符显示为黑色，不一致的字符显示为红
色。
无法识别字符串时，显示［ERR］。
(d)
更新存储库
将检查包的信息保存到检查包存储库中。
测试
执行该检查过程，根据执行结果，更新
2
值化范围指定，直方
图，判定结果等。
判定结果
判定结果用
OK
，
NG
显示。
