第 4 章 操作 篇 4- 6. 进程模式 210 字符串识别（选项） 从输入图像读取字符。 说明 可输入备注说明。 输入图像 指定输入源的 图像 型 本地内存 。 字符的 方向 指定从检查包 0 度的方向观察的字符 读取角度。 无极性 指定字符识别时是否识 别 180 度翻转的字符串 。 仅数值 指定识别的字符是否仅 限 数值 。 圆点打印 指定识别对象是否为 圆点打印 。 删除边界字符 指定是否删除接触到检 查框的字符。 比较字符串…
第 4 章 操作篇
4-6. 进程模式
209
4
模式匹配
使用检查框搜索与模型一致的区域。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
一致率
搜索结果中形状的一致率。从本地内存中指定后，保存输入值。
X [mm]
Y [mm]
角度
[deg]
根据搜索结果中
XY
角度的偏移量，从本地内存中指定后，保存输入值。
型号图像
显示为创建模型图像所需的形状信息。
读取数据代码（选项）
读取
1D/2D
码，获取字符串数据。
说明
可输入注释。
输入图像
指定输入源的原始图像。
指定编码类型
指定读取对象的编码类型。
如果设定为“未指定”，则在执行编码读取时设定识别到的编码类型。
处理
1
Check
＝
ON
时，从识别的字符串中删除换行符。
Check
＝
OFF
时，不删除换行符。
处理
2
项目“不执行”＝
OFF
时，不抠取字符。
项目“执行”＝
ON
时，将指定范围的字符作为结果字符串。
数据
通过图像处理，将识别的字符串保存到本地变量中。
代码类型
将识别的序列号种类保存到本地变量中。
第 4 章 操作篇
4-6. 进程模式
210

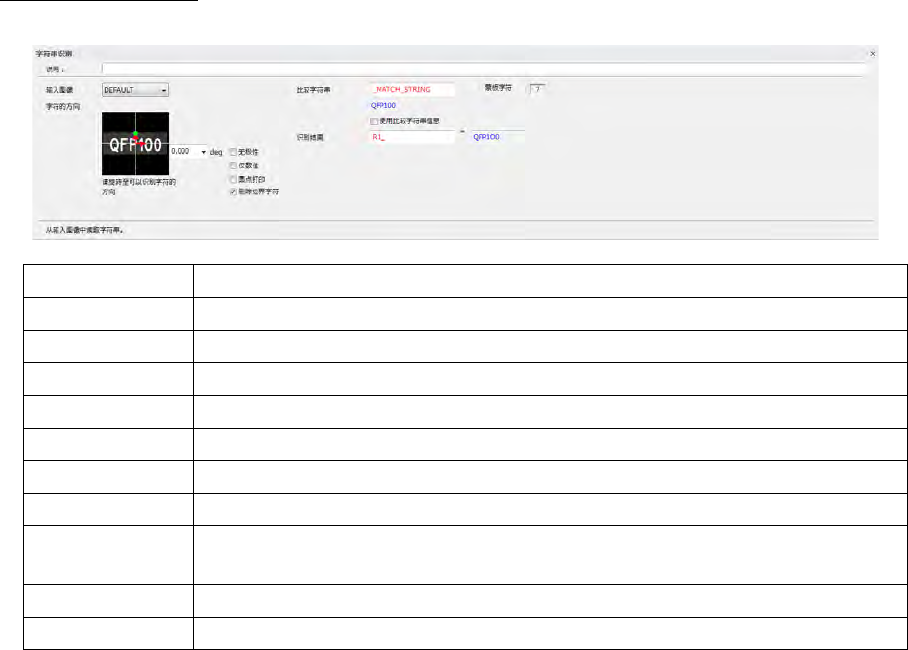

字符串识别（选项）
从输入图像读取字符。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
字符的方向
指定从检查包
0
度的方向观察的字符读取角度。
无极性
指定字符识别时是否识别
180
度翻转的字符串。
仅数值
指定识别的字符是否仅限数值。
圆点打印
指定识别对象是否为圆点打印。
删除边界字符
指定是否删除接触到检查框的字符。
比较字符串
指定识别的字符串。
使用比较字符串
信息
指定是否使用步骤的比较字符串信息。
蒙板字符
指定不是比较对象字符的位置时的字符。
识别结果
将识别的字符保存在指定的本地变量中，并进行显示。
第 4 章 操作篇
4-6. 进程模式
211
4

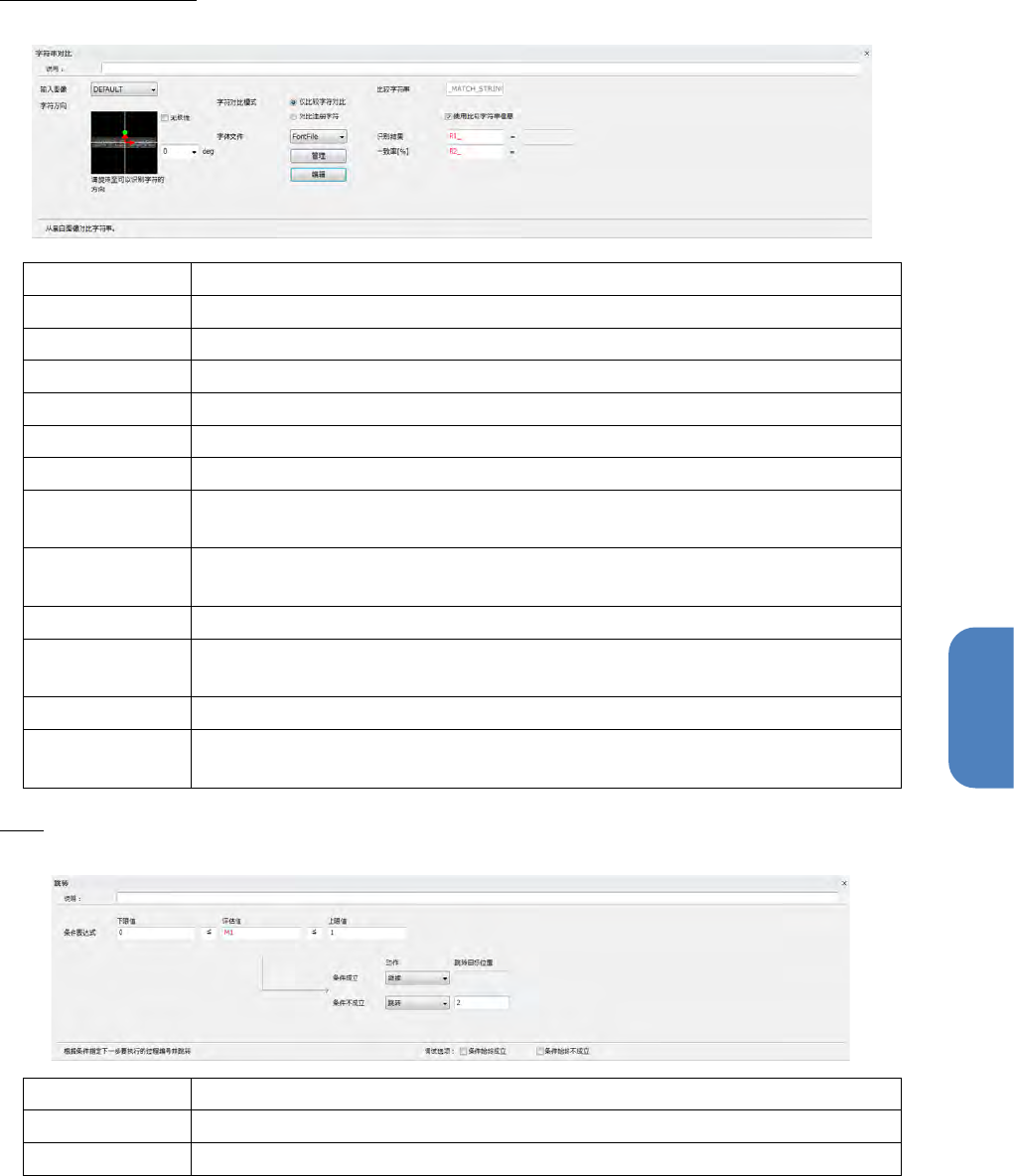

字符串对比（选项）
从输入图像对比字符。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
字符方向
指定从检查包
0
度的方向观察的字符读取角度。
无极性
指定字符识别时是否识别
180
度翻转的字符串。
仅数值
指定识别的字符是否仅限数值。
字符对比模式
指定字符的对比模式。
字体文件
指定使用的字体文件。
管理
显示字体文件管理画面。
最初从管理创建字体文件，然后进行编辑。
编辑
显示对于字体文件的编辑画面。
字体的注册也将从编辑进行。
比较字符串
指定要识别的字符串。
使用比较字符串
信息
指定是否使用步骤的比较字符串信息。
识别结果
将识别的字符保存在指定的本地变量中，并进行显示。
一致率
通过图像处理，将对比得到的字符串的最低的一致率保存到本地变量并进行显
示。
跳跃
根据条件，指定下一步执行的程序编号并跳跃。
说明
可输入注释。
条件表达式
输入条件公式的值。
跳转目标位置
指定跳跃位置的检查进程编号。
