第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 54 4-5- 5. 转换 CAD 数据 取得 CAD 数据 ，并做成 检查 步骤。需要事先新制作机 型数据。 可以从［机型数据编辑 ］画面的菜单［工具 ］ - ［ 转换 CAD 数据］打开转换 CAD 数据的 画面 。 ※也可以通过键盘操作 [Ctrl]+[P] 打开 导入 CA D 数据 1 选择导入模式。 默认值为「删除已有数 据并导入」。 2 选择导入数据种类（零件数据文…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
53
4
从检查包存储库粘贴
1
从［机型数据］树形图上选择要粘贴创建的数据项目。
2
从基板全体图上黄色框内显示的检查区域中，拖动粘贴区域后显示放大图像。
3
在工具栏中选择［包存储库］选项卡，然后选择检查包。
在未从放大图像上选择步骤的状态下，按下目标零件即可创建粘贴。
在已选择步骤的状态下，可从工具栏中选择检查包，替换为已选择的检查包。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
54
4-5-5.
转换
CAD
数据
取得
CAD
数据，并做成检查步骤。需要事先新制作机型数据。
可以从［机型数据编辑］画面的菜单［工具］
-
［转换
CAD
数据］打开转换
CAD
数据的画面。
※也可以通过键盘操作
[Ctrl]+[P]
打开
导入 CAD 数据
1
选择导入模式。
默认值为「删除已有数据并导入」。
2
选择导入数据种类（零件数据文件 / 焊锡数据文件）。
可以通过［
...
］按钮选择［零件数据文件］或［焊锡数据文件］。
选择［焊锡数据文件］时，如果要求了基板信息文件，要指定基板信息文件。
3
指定为［零件数据文件］时，选择「格式类型」。
4
按下［OK］按钮，实施 CAD 数据转换。
通过［焊锡数据文件］的转换形成斜向多边形，是按照近似矩形带角度制作焊锡的步骤。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
55
4
指定为零件数据文件时，可以选择、添加、编辑、管理「格式类型」。
指定为焊锡数据文件时，可以指定分割范围。
通过［更新预览］按钮可以更新预览画面。
CAD
数据存在
AB
面时，可以在［选择读取面］指定［
A
面］、［
B
面］。

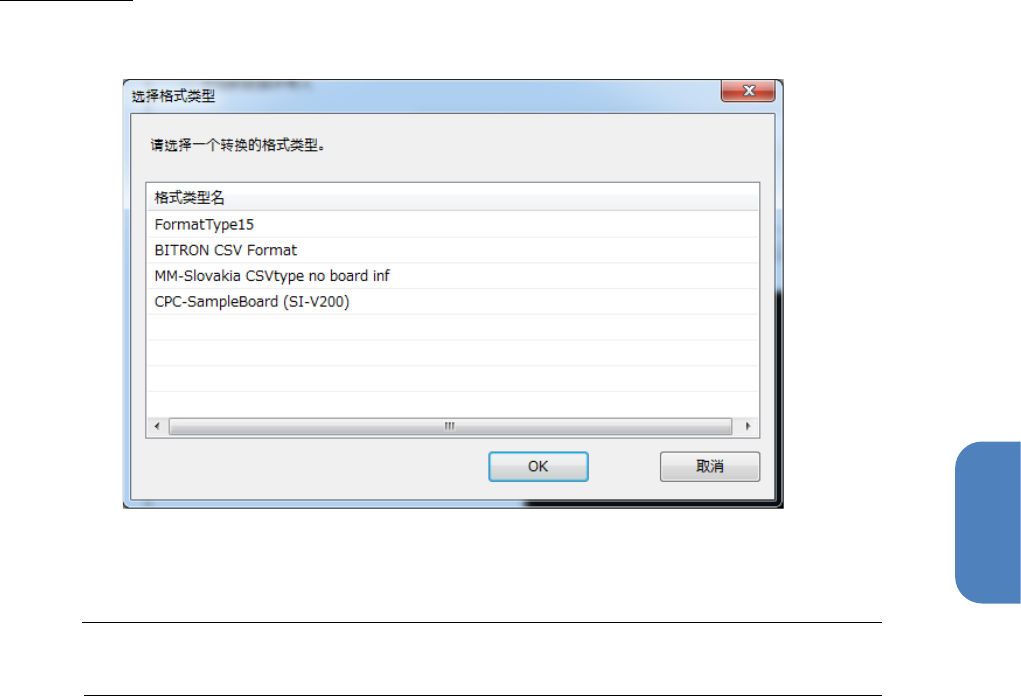

选择格式类型
导入数据种类选择了［零件数据文件］时，选择格式类型。
通过「格式类型」下拉框，可以选择自定义格式或厂家指定格式。
Tips
•
转换
JUKI
的
IFS
格式数据时，请选择『
JUKI IFS
』。
