第 4 章 操作 篇 4- 6. 进程模式 218 端接过滤器 对于 2 值化图像，删除接触 到检查 框的 2 值化 区域 。 说明 输入检查进程的说明 ，并显示 。 输入图像 指定输入源的图像型本 地内存。 输出图像 指定输出目标的图像型 本地内存。 零件搜索结果设定 设定零件的偏移量。 可根据零件的偏移量， 对 同一 检查包内的 检查 框进行位置补正。 说明 输入检查进程 的注 释，使之显示。 X Y 角度 设定零件的偏移量（ X …
第 4 章 操作篇
4-6. 进程模式
217
4

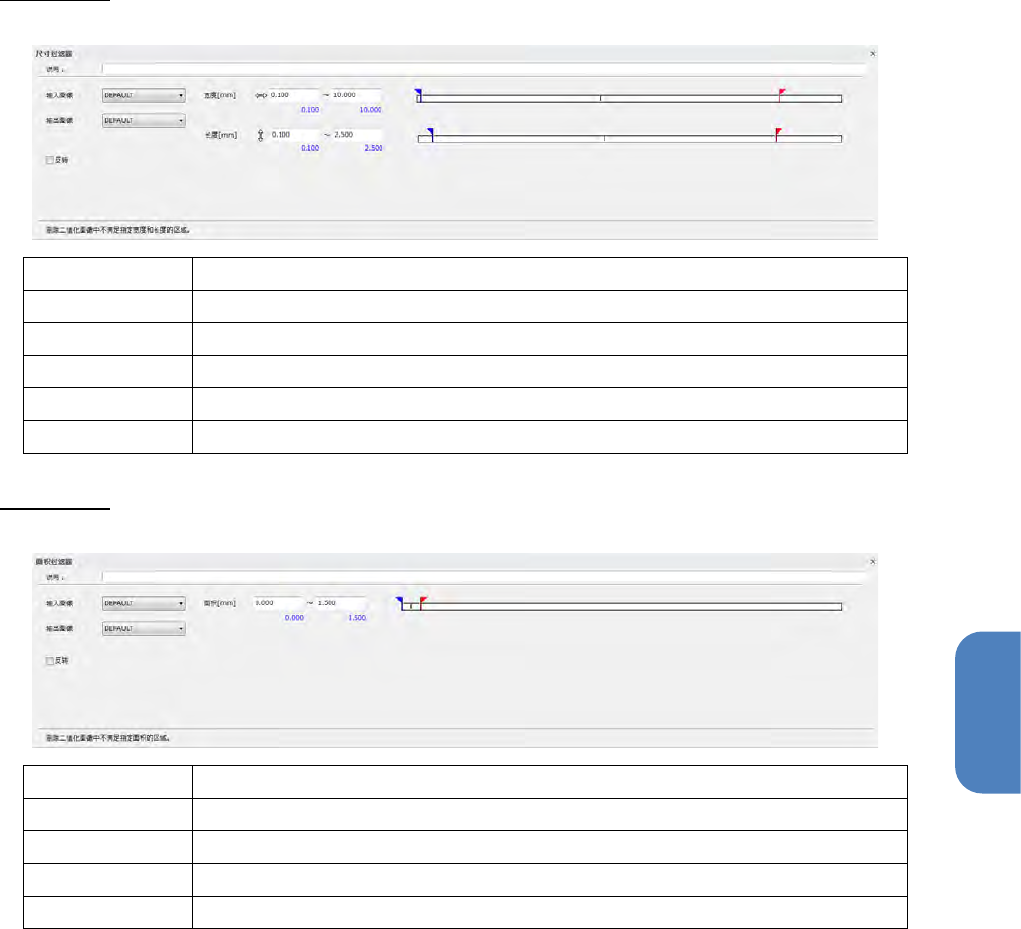

尺寸过滤器
对于
2
值化图像，删除不满足指定的宽度与高度的区域。
说明
输入检查进程的说明，使之显示。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
宽度
删除不满足此范围的区域的
2
值化
长度
删除不满足此范围的区域的
2
值化
反转
勾选为
ON
时，删除宽度和长度的指定范围中满足的区域的
2
值化
面积过滤器
对于
2
值化图像，删除不满足指定的面积的区域。
说明
输入检查进程的说明，使之显示。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
面积
删除不满足此范围的区域的
2
值化
反转
勾选为
ON
时，删除宽度和长度的指定范围中满足的区域的
2
值化。
第 4 章 操作篇
4-6. 进程模式
218
端接过滤器
对于
2
值化图像，删除接触到检查框的
2
值化区域。
说明
输入检查进程的说明，并显示。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
零件搜索结果设定
设定零件的偏移量。
可根据零件的偏移量，对同一检查包内的检查框进行位置补正。
说明
输入检查进程的注释，使之显示。
X
Y
角度
设定零件的偏移量（
X
、
Y
、角度）。
直接输入。可进行数学公式的输入，数值型本地内存的使用。
输入框下方将显示数学公式的结果。
零件搜索结果获取
可以获取零件搜索的补正值。
说明
输入检查进程的说明，使之显示。
X [mm]
取得零件搜索结果的
X
偏移值，输入设定的代表。
※默认值代表：
M1
第 4 章 操作篇
4-6. 进程模式
219
4
Y [mm]
取得零件搜索结果的
Y
偏移值，输入设定的代表。
※默认值代表：
M2
角度
[deg]
取得零件搜索结果的角度偏移值，输入设定的代表。
※默认值代表：
M3
基板边缘搜索结果
设定基板边缘搜索的结果偏移（补正）量。
进行设定后可补正块拍摄位置。
说明
输入检查进程的说明，使之显示。
结果
将基板的有无保存到本地内存中。
修正量
(
补正量
)
将基板边缘搜索修正量保存到本地内存中。
高度测量
使激光扫描，取得元件的高度信息及测量面的倾斜度。
说明
输入检查进程的说明，使之显示。
调试选项
［测量开始］
勾选
ON
后，执行进程时，会进行激光测量。
测量设定
偏移量（补正值）
指定激光轨迹的中心坐标。
角度
指定以基准角度起的、激光轨迹旋转的相对角度。
长度
以绝对值指定激光轨迹的长度。
指定角度
勾选为
ON
后，调整激光本体的角度设定会变为有效。
输入范围为
0
～
315
。
更改基准点
按下此按钮，会出现「测量基准设定」弹出画面，通过选择「基准点设定」
单选按钮，可调整测量基准点的位置及范围。
更改测量点
按下此按钮，会出现「测量点设定」弹出画面，可调整测量范围。
