第 4 章 操作篇
4-5. 机型数据的创建和编辑
102
设定判定画像类型
在目视判定画面设定显示的画像的类型。
如果从下拉列表中选择图像类型，则目视判定的第一个判定画面将是指定的图像。
※默认值：未指定
此外，如果选择了“高度”，则可以从“设定显示的高度图像”按钮显示
3D
显示画面，并能指定
3D
图像的角度和倍率。
如果选中了“在目视判定画面中显示所有
NG
的检查方法”复选框，则将检查项目内所有
NG
条件的检
查方法显示到目视判定
(
及
TOPSS
的远程判定
)
画面。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
103
4
4-5-13.
检查手法
检查包中包括多项检查项目。检查项目由不同的检查手法构成。
亮度判定
测定检查框内的亮度，判定良否。
1
在检查包树状图中选择［亮度判定］。
2
进行各种设定。
绿色柱形
测量值
红色柱形
上限／下限值（可用鼠标调整）
Tips
•
亮度：指图像的明亮度。采用
0
至
255
之间的值表示，越接近
0
越暗，越接近
255
越亮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
104

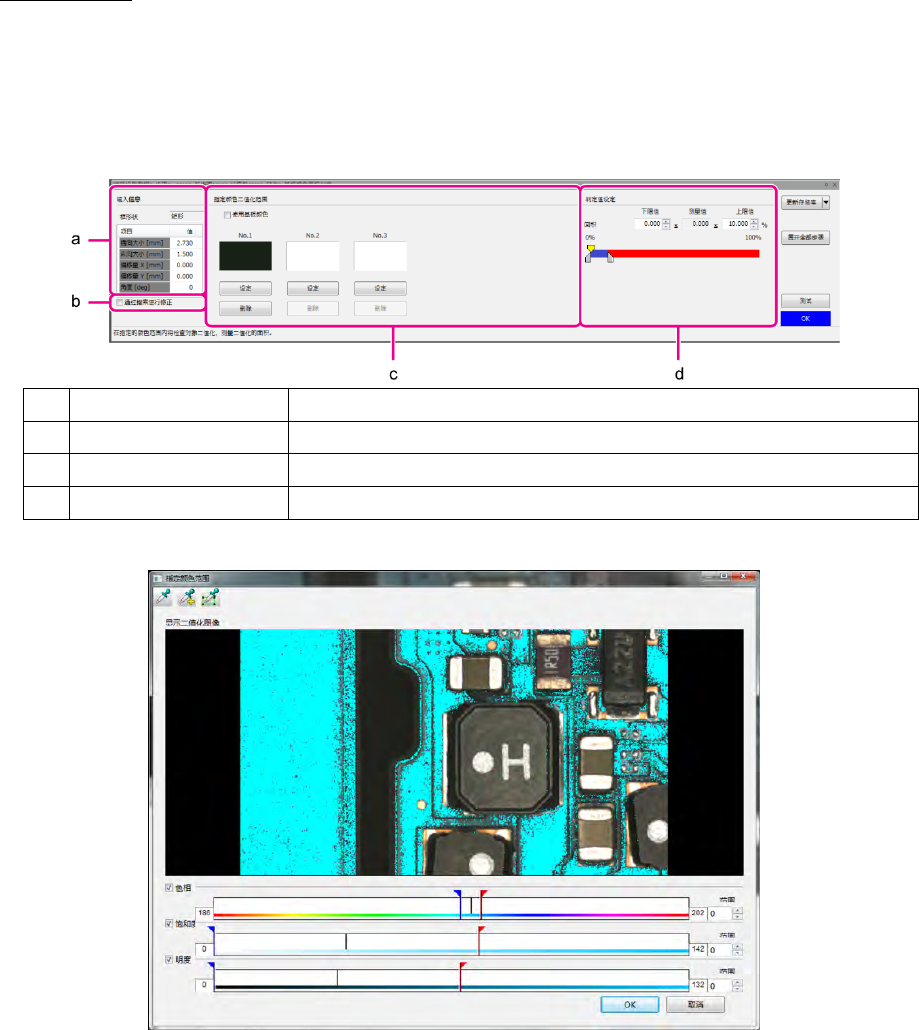

颜色面积判定
在检查框内测量与指定色彩范围相应区域的面积，并判定良否。
1
在检查包树状图中选择［颜色面积判定］。
2
进行各种设定。
(a)
输入信息
定义检查框。
(b)
通过搜索进行修正
勾选此项后在实际贴片零件的状态下加补正值。
(c)
指定颜色二值化范围
设定用于判定的阈值。
(d)
判定值设定
针对［输入信息］上定义的检查框显示获取的颜色。
点击［指定颜色二值化范围］中的［设定］后，可设定
2
值化后用于面积测定的阈值。
