第 3 章 导入篇
3-2. 电器系统的连接
14
3-2.
电器系统的连接
3-2-1.
一次电源电缆的连接
警告
在将工厂一次电源电缆安装于本机之前，请务必关闭工厂一次电源电缆
的一次电源。如果在一次电源开启状态下将工厂一次电源电缆连接到本
机，可能引起意想不到的危险状况，其结果有发生人员严重受伤甚至死
亡的危险。
一次电源的规格在机器铭板上有标示。
请勿使用除此之外的电源。
可能引起意想不到的危险状况，其结果有发生人员严重受伤甚至死亡的
危险。使用下述任意电源规格。请务必确认本机上贴有的机器铭牌。
工厂一次电源电缆请使用 4 芯截面积 2.0mm
2
或更粗的橡胶绝缘电
缆。请勿使用更细的电缆。否则有可能发生意想不到的危险状况，
其结果有发生火灾等事故的危险。
请在工厂一次电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引起
意想不到的危险状况，其结果会引起火灾和触电等事故，有发生人
员严重受伤甚至死亡的危险。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等事故，其结果有发生人员严
重受伤甚至死亡的危险。
请将工厂一次电源电缆连接到本机，然后将工厂总地线连接到接地端子板上。
1
取下背面下方的盖子。
本机背面下方的盖子使用内十字圆头小螺丝
M4
×
6
安装。
2
取下位于下方的一次电源连接端子板的透明保护罩。
3
将工厂一次电源电缆穿过引入用套管孔。
第 3 章 导入篇
3-2. 电器系统的连接
15
3
4

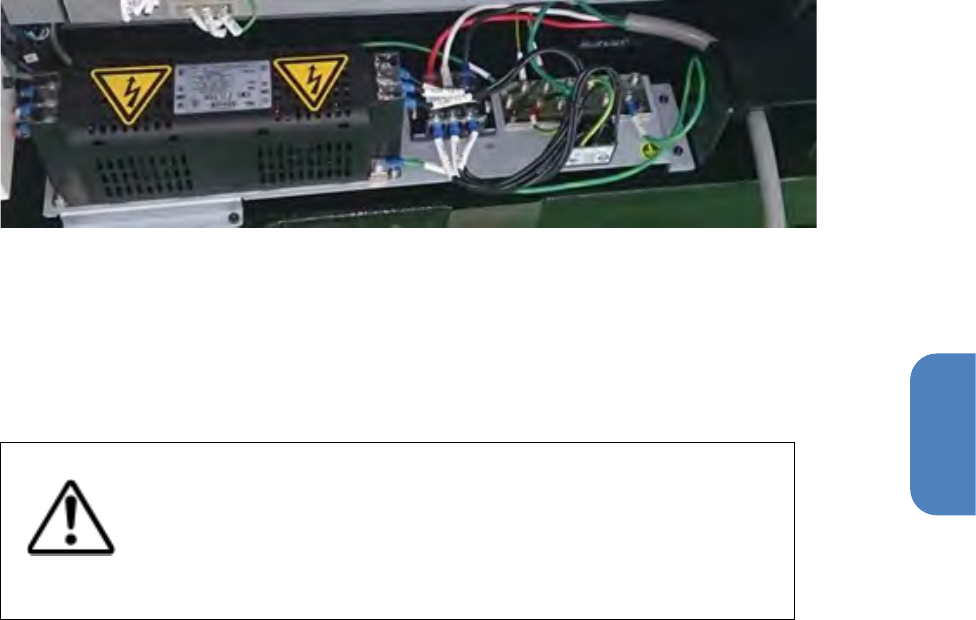

将工厂一次电源缆线的三相电源线连接到一次电源连接用端子板上。
请将本机的三相电源供给作为正相配线。
确认一次电源连接用端子板和接地端子的螺丝是否牢固拧紧。
连接到端子后，请打开工厂一次电源，并用测试仪确认是否对端子部位施加了合适的电压。如
果电压不合适，请关闭工厂一次电源，确认供给电源是否有问题。
5
关闭工厂一次电源，安装一次电源连接端子板的透明保护罩。
6
安装背面下方的盖子。
警告
已连接工厂一次电源的状态下取下背面下方的盖子时，请务必关闭工厂
一次电源。如果一次电源连接端子板上已接通工厂一次电源，部分内部
机器上会有电压。
有发生触电事故的危险，其结果有发生人员严重受伤甚至死亡的危险，
敬请注意。
第 3 章 导入篇
3-2. 电器系统的连接
16
3-2-2.
信号电缆的连接规格
拆下主机正面下方的盖板，露出信号电缆的连接部位。
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
准备物品
前工序和后工序的连接电缆（选配）：从以下 4 种电缆中选择。
主机侧
前工序侧，后工序侧
电缆长度
1 SMEMA 规格 AMP (14 P) 插头 SMEMA 规格 AMP (14 P) 插头 0.35m
2 同上 同上 小于 1m 或 3m
3 同上 MOLEX （4P）插头 小于 3m
4 同上 （用户规格） （用户指定）
本机侧的连接接头输入输出规格
与前工序装置的连接接头规格（
AMP. 206043-1
（
14
极））
引脚编号
信号名称
信号方向
1 REQUEST（+） 前工序装置→本机
2 REQUEST（-） 前工序装置→本机
3 READY 本机→前工序装置
4 G24 本机→前工序装置
5 SHIELD 本机→前工序装置
与后工序装置的连接接头规格（
AMP.206043-1
（
14
极））
引脚编号
信号名称
信号方向
1 READY 后工序装置→本机
2 G24 后工序装置→本机
3 REQUEST（+） 本机→后工序装置
4 REQUEST（-） 本机→后工序装置
5 SHIELD 本机→后工序装置
OK/NG
的连接接头规格（
MOLEX 1625-4R
）
引脚编号
信号名称
信号方向
1 OK（+） 本机→后工序装置
2 OK（-） 本机→后工序装置
3 NG（+） 本机→后工序装置
4 NG（-） 本机→后工序装置
