第 4 章 操作 篇 4- 6. 进程模式 192 中值滤 波器 调整亮度。 说明 可输入注释。 输入图像 指定输入源的图像型本 地内存。 输出图像 指定输出目标的图像型 本地内存。 处理单位 [mm] 指定中 值处 理的单位。
第 4 章 操作篇
4-6. 进程模式
191
4

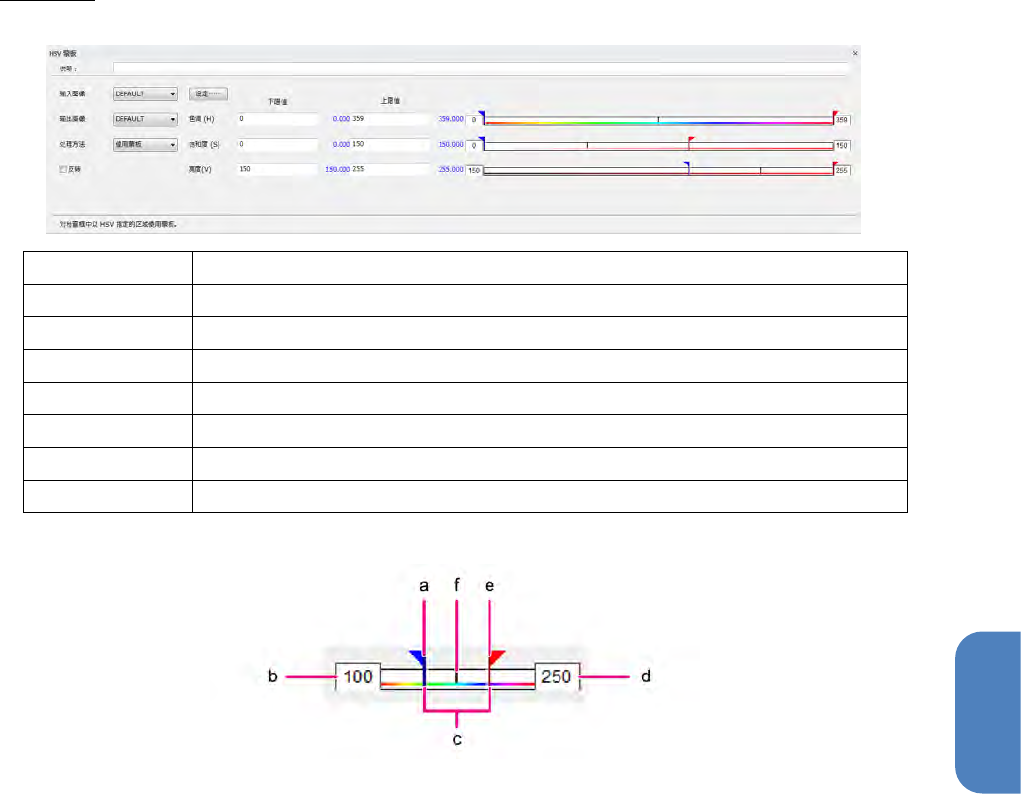

HSV
过滤
对在输入图像中指定的
HSV
区域进行过滤。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理方法
在［用黑色填充］，［用白色填充］，［使用蒙板］中指定过滤方法。
反转
设定是否反转过滤区域。勾选后，进行反转。
色相
(H)
指定涂抹对象的色彩范围。可输入数值或从本地内存中指定。
饱和度
(S)
指定涂抹对象的饱和度范围。可输入数值或从本地内存中指定。
明度
(V)
指定涂抹对象的亮度范围。可输入数值或从本地内存中指定。
根据输入图像及阈值，生成直方图，如下显示下限值，上限值及有效范围。
(a)
下限值的竖线
(b)
下限值的数值
(c)
阈值的有效范围
(d)
上限值的数值
(e)
上限值的竖线
(f)
灰度直方图
第 4 章 操作篇
4-6. 进程模式
192
中值滤波器
调整亮度。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理单位
[mm]
指定中值处理的单位。
第 4 章 操作篇
4-6. 进程模式
193
4
微过滤波
将指定的亮度范围调整到
256
阶段。
指定的高度范围和色调到最小到最大值的阶段。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
输出图像
指定输出目标的图像型本地内存。
亮度范围
指定过滤器亮度
(
高度
)
的下限值，上限值。可输入数值或从本地内存中指
定。
将范围以外的亮度作
为
0
处理
(
外高度的范围被视为
最小高度
)
加工方法。在亮度图像的情况下。
勾选后，亮度范围以外的亮度设定为
0
。不勾选时，直接采用亮度范围以
外的亮度。
加工方法。在高度图像的情况下。
如果选中高度最低高度值，高度范围。
如果你不检查，它采用高度的高度范围内。
抽取边缘
取得边缘图像。
说明
可输入备注说明。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
过滤器尺寸
指定用于抽取边缘的过滤器尺寸。
