第 4 章 操作篇
4-5. 机型数据的创建和编辑
162
4-5-17.

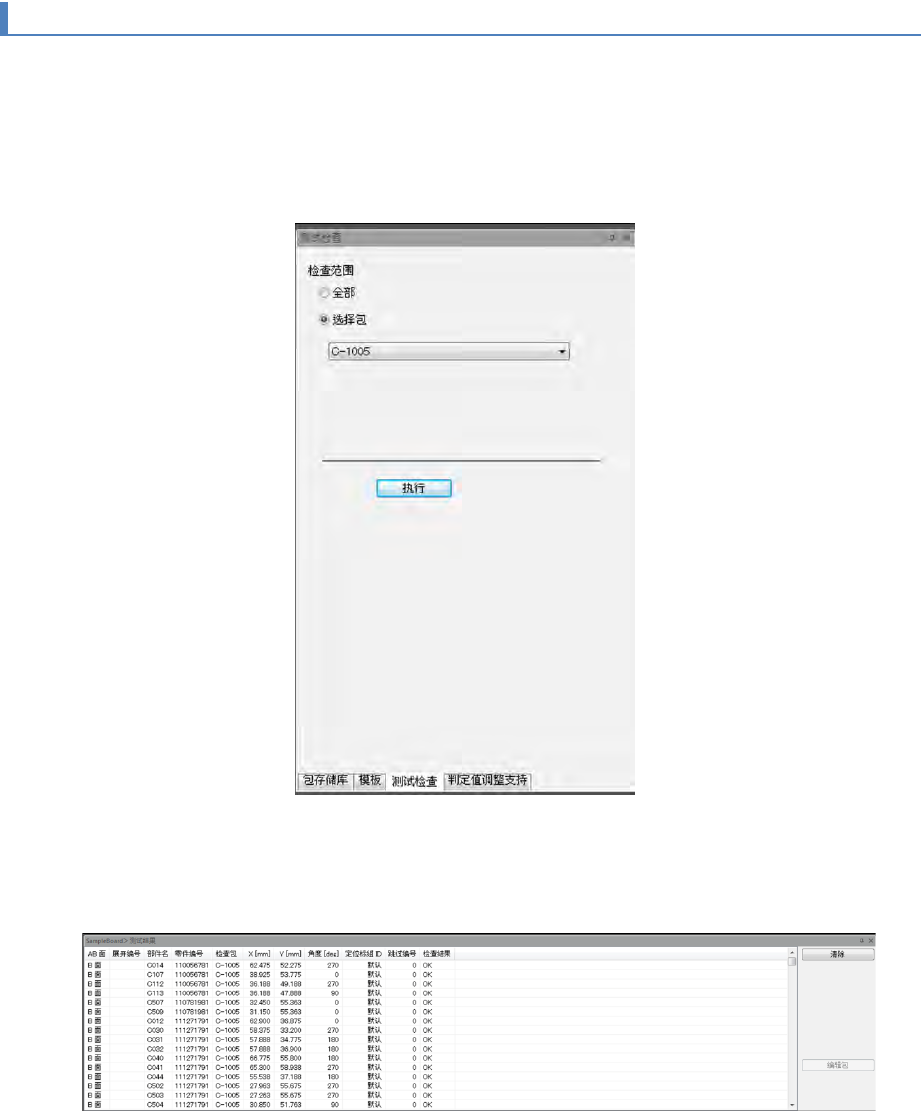

测试检查
进行与自动检查同等的检查，可根据检查结果对检查包进行编辑。
1
选择工具栏的［测试检查］选项卡。
2
在［测试检查］中指定测试检查的范围。
3
点击［执行］。
根据指定条件执行测试检查，测试检查结果将显示在［测试结果］画面上。点击［编辑包］，
可编辑检查包。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
163
4
4-5-18.
判定值调整支持
设定检查手法的判定值时，会显示过去检查的测量值。
勾选菜单的［显示］
-
［工具箱］
-
［判定值调整支持］，点击［工具箱］中的［判定值调整支持］，
显示［判定值调整支持］画面。
(a)
要调整的判定项目
［色相］，［饱和度］，［明度］
(b)
以往的测量数据
•
红线：下限
/
上限值（可变更）
•
百分比（蓝色）：判定为
OK
时的图表
•
百分比（粉红）：判定为
NG
时的图表
4-5-19.
良品图像的创建
创建目视判定画面中显示的良品图像。
点击菜单中的［创建良品图像］，创建良品图像。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
164
4-5-20.
离线图像的追加和删除
可追加和删除含有机型数据的离线图像。
Tips
•
离线图像是指可检查每块基板图像的总称。可在机型数据中保存多个离线图像，即使
在离线环境下也可进行数据编辑。
离线图像的追加
选择菜单中的［工具
(&T)
］
-
［添加和删除离线图像］，显示含有机型数据的离线图像。
将创建离线图像的基板放在任意位置，点击［添加］，决定基板的搬入位置，开始拍摄离线图像。
拍摄结束后，将其追加到离线图像列表中。
离线图像的删除
选择菜单中的［工具
(&T)
］
-
［添加和删除离线图像］，显示含有机型数据的离线图像。
在离线图像列表中选择要删除的离线图像，点击［删除］。
