第 3 章 导入篇 3- 1. 安装 13 3 3-1- 8. 输送带部位的安全措 施 本机的左右两侧设有搬 入口和搬出口，可搬 送单轨道和双轨道规 定的最大宽度的基 板。 安装于本机前后的装置 请尽量靠近搬入口和 搬出口安装，避免手 能伸入。如果无论 如何无法避免，请采 取加装安全罩等安全措 施。 （安全措施示例）
第 3 章 导入篇
3-1. 安装
12
3-1-7.
运输时的注意事项
用户在运输本机时，请注意下列几点：
•
XY
轴固定：请用交货时附属的固定托架进行固定。
•
LCD
保护：请用交货时附属的保护材料进行保护。
•
信号塔保护：移动时请放倒。
•
使用升降装置移动本机时，请使用宽度尺寸在
620mm
以下的升降装置。（可搬重量：
1500kg
）

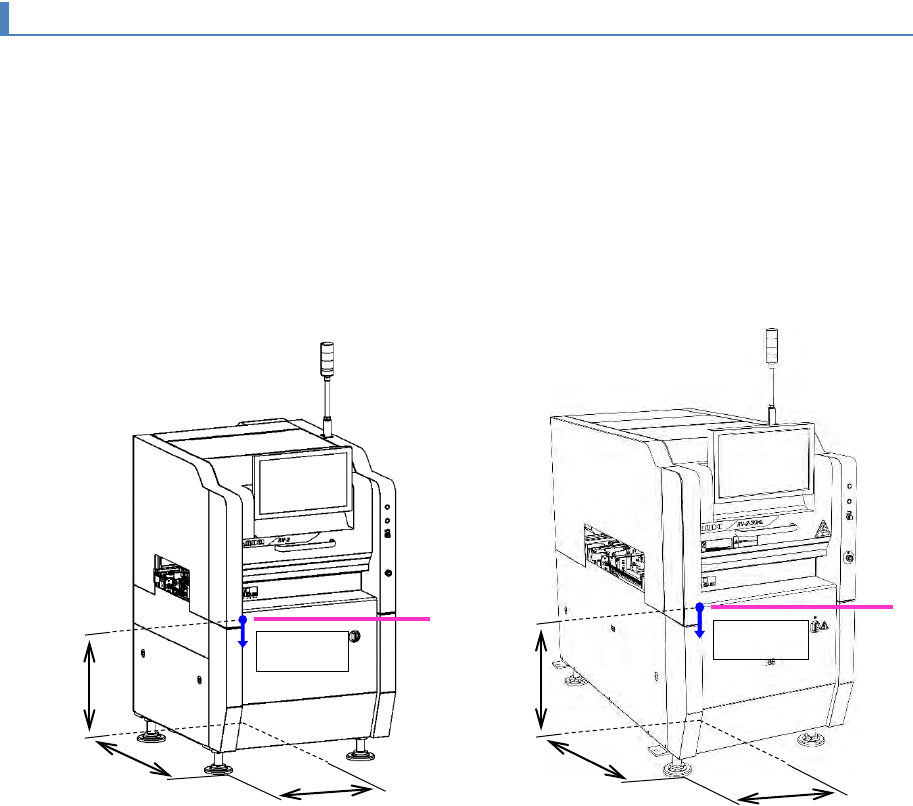

机器的重心位置
【
RV-2 / RV-2-3D / RV-2-3DH
】
【
RV-2-3DHL
】
(a)
重心
a
1250kg
450mm
900mm
610mm
a
1000kg
450mm
500mm
610mm
第 3 章 导入篇
3-1. 安装
13
3
3-1-8.

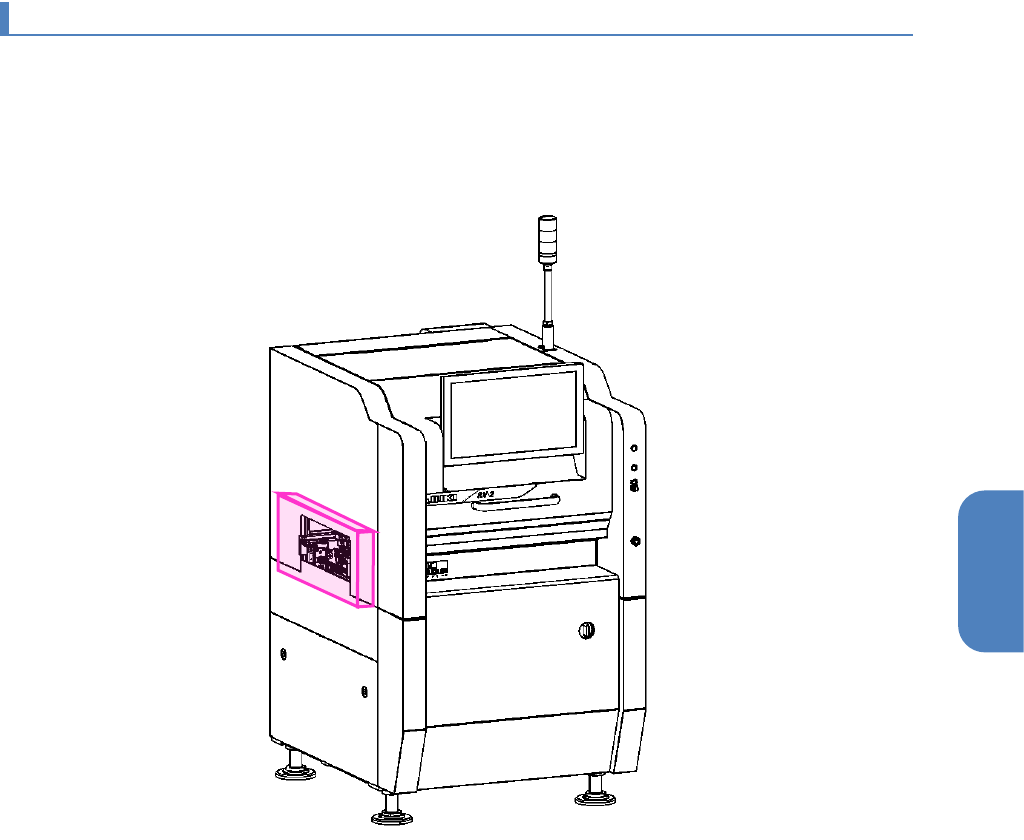

输送带部位的安全措施
本机的左右两侧设有搬入口和搬出口，可搬送单轨道和双轨道规定的最大宽度的基板。
安装于本机前后的装置请尽量靠近搬入口和搬出口安装，避免手能伸入。如果无论如何无法避免，请采
取加装安全罩等安全措施。
（安全措施示例）
第 3 章 导入篇
3-2. 电器系统的连接
14
3-2.
电器系统的连接
3-2-1.
一次电源电缆的连接
警告
在将工厂一次电源电缆安装于本机之前，请务必关闭工厂一次电源电缆
的一次电源。如果在一次电源开启状态下将工厂一次电源电缆连接到本
机，可能引起意想不到的危险状况，其结果有发生人员严重受伤甚至死
亡的危险。
一次电源的规格在机器铭板上有标示。
请勿使用除此之外的电源。
可能引起意想不到的危险状况，其结果有发生人员严重受伤甚至死亡的
危险。使用下述任意电源规格。请务必确认本机上贴有的机器铭牌。
工厂一次电源电缆请使用 4 芯截面积 2.0mm
2
或更粗的橡胶绝缘电
缆。请勿使用更细的电缆。否则有可能发生意想不到的危险状况，
其结果有发生火灾等事故的危险。
请在工厂一次电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引起
意想不到的危险状况，其结果会引起火灾和触电等事故，有发生人
员严重受伤甚至死亡的危险。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等事故，其结果有发生人员严
重受伤甚至死亡的危险。
请将工厂一次电源电缆连接到本机，然后将工厂总地线连接到接地端子板上。
1
取下背面下方的盖子。
本机背面下方的盖子使用内十字圆头小螺丝
M4
×
6
安装。
2
取下位于下方的一次电源连接端子板的透明保护罩。
3
将工厂一次电源电缆穿过引入用套管孔。
