第 4 章 操作篇
4-5. 机型数据的创建和编辑
157
4
(7) 自动设定基准面
以基板色设定为基础，可以自动设定各模块的基准面信息。
1 选择模块分割编辑的 p-3D 基准面设定。
在基板图像上，模块框为橙色，
基准点描绘为灰色●标记。
2 点击自动设定按钮
自动设定基准信息。
Tips
• 因为在基板颜色位置处配置了基准
点，所以在多次设定基板颜色时，有
时高度不一致。
(8) 编辑基准面
可以编辑各模块的基准面。
1 通过模块分割编辑的 p-3D 基准面设定，
选择基板图像上的模块。
编辑对象模块的边框为浅蓝色，
基准点描绘为粉色的●标记。
2 在基板图像上进行鼠标操作。
可以用鼠标拖拽移动基准点。
可以右击菜单进行追加删除。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
158
(9) 设定 p-3D 的拍摄条件
在
p-3D
检查，可以对每一个元件的照明条件和过滤器进行设定。
1 可以设定 p-3D 照明条件和 p-3D 过滤器项目
p-3D
照明条件：
-4
、
-3
、
-2
、
-1
、标准、
+1
、
+2
、
+3
、
+4
（※默认值：标准）
p-3D
过滤器：弱、中、强、
WCSP
、黑色元
件、锡膏（※默认值：中）
2 在步骤列表的 3D 显示，可以变更 3D 显示画
面的 p-3D照明条件和 p-3D 过滤器。
通过下拉菜单变更
p-3D
照明条件、
p-3D
过滤
器。
按下重新拍摄按钮，则在变更后的
p-3D
照明条
件、
p-3D
过滤器条件下重新拍摄。
此外，可以在显示区域项目变更
3D
显示的步骤
/
块。但是，选择了块时，就不能变更
p-3D
照明
条件、
p-3D
过滤器。
3 块分配的编辑画面
在编辑机种数据画面的块分配编辑－基本信息
的块列表处，显示
p-3D
照明条件、
p-3D
过滤
器项目。（仅显示）
显示各块的拍摄条件。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
159
4

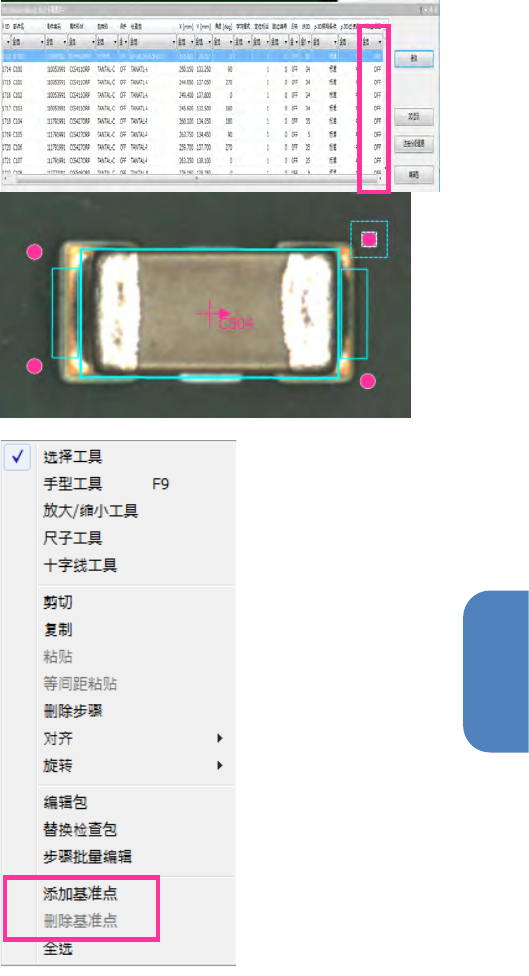

(10) 编辑个别基准点
在
p-3D
检查，可以设定每一个元件的个别基准点。
1 通过将个别基准面项目设为 ON，可以设定个
别基准点。
※默认值为
OFF
2 个别基准面项目置为 ON，则在放大图像区域
显示个别基准点。
通过鼠标操作，可以编辑个别基准点的位置。
同时，在右击鼠标下的菜单中可以添加
/
删除个
别基准点。
※个别基准面项目置为
ON
，而没有一个个别基
准点时，在数据检查时将发生警告。但跳过元
件不作为数据检查对象。
