第 4 章 操作篇
4-5. 机型数据的创建和编辑
94
铜箔（
Pad
）信息的编辑
可显示，编辑自动创建的铜箔信息。
1
在检查包树状图中点击检查包名，选择［铜箔信息］选项卡。
2
根据需要，编辑铜箔信息。
可编辑的项目如下。
•
检查框初始化
•
向上舎入
•
向下舎入
•
正方形化
第 4 章 操作篇
4-5. 机型数据的创建和编辑
95
4
引脚信息的编辑
零件的引脚数量较多时，如果逐个设定检查项目会比较费时，所以可以事先创建引脚信息，然后自动创
建检查项目。
1
在检查包树状图中点击检查包名，选择［引脚信息］选项卡。
2
在［工具面板］中编辑引脚信息。
图标
内容
新生成全方向的引脚
新生成上下方向的引脚
新生成左右方向的引脚
新生成单方向的引脚
追加引脚
创建引脚的复制
移动引脚的基准位置
编辑引脚的长度和宽度
调整引脚的倾斜度
删除引脚
另外，勾选［显示
pin
编号］后，在放大图像显示区域中，引脚外框的根部会显示引脚编号。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
96
可编辑的项目如下。
•
初始化检查框
•
更新搜索模型
•
向上舎入
•
向下舎入
•
正方形化

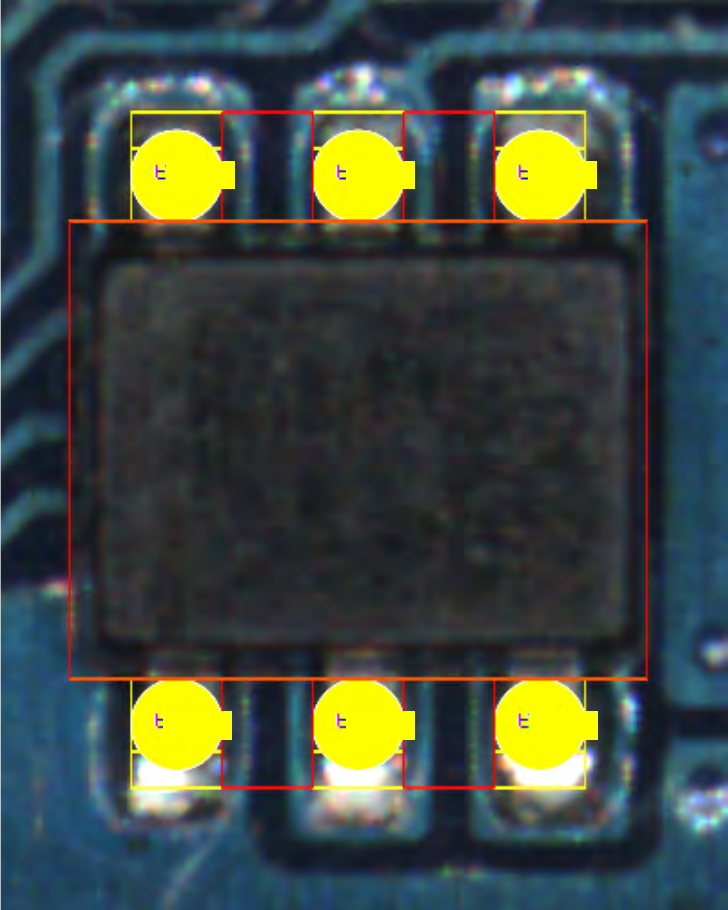

Pin 6
Pin 5
Pin 4
Pin 1
Pin 2
Pin 3
