第 7 章选配

7-3. 外置变压器

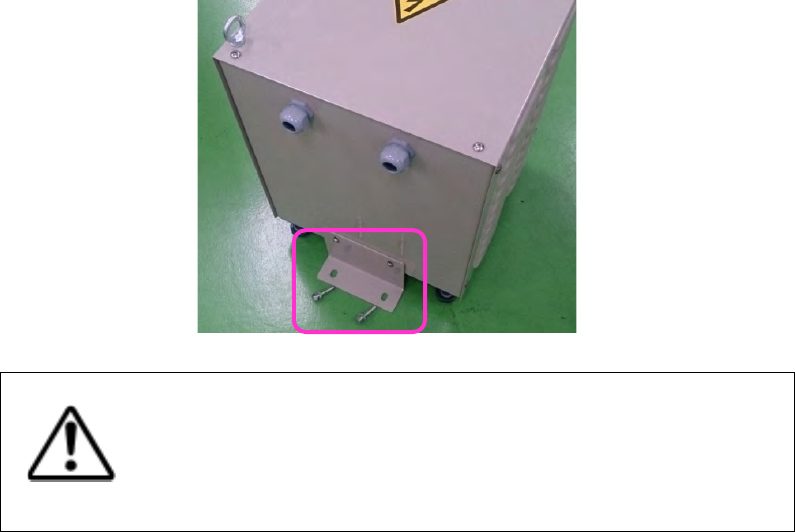

11 请将本变压器设置在不影响本变压器相邻装置、操作、维护及通行的位置，用锚栓等

螺丝(M8)

固定，防止翻到。

使一次电源线不影响操作、维护及通行，结束操作。

警告

如果在连接工厂端一次电源的状态下拆卸背面下部机器盖，请务必将工

厂端一次电源置于 OFF 的关闭状态。如果工厂端一次电源进入一次电源

连接用端子台，内部机器的一部分会加载电压。

由于有触电事故的危险性，结果可能发生导致重伤或死亡的危害，请充

分注意。

第 7 章选配

7-4. 强制传送

由于装置故障等导致操作开关无法使用时，可以通过传送操作搬送基板。使用强制传送时，请将钥匙开

关旋转至 START 位置。通常，请设为 STOP位置，钥匙由安全管理责任人员保管。

装置状态

绿色

黄色

红色

备注

PC OFF

时

不正常闪烁

亮灯

不正常闪烁是指

次闪烁

0.5

秒之

后，亮灯 2 秒。（重复此闪烁与亮

灯的过程）

PC ON

时

不正常闪烁

关灯

警告

在强制传送模式运转过程中紧急停止时，请将电源断路器设为 OFF。

STOP

PASS

START

第 7 章选配

7-5. 基板支撑

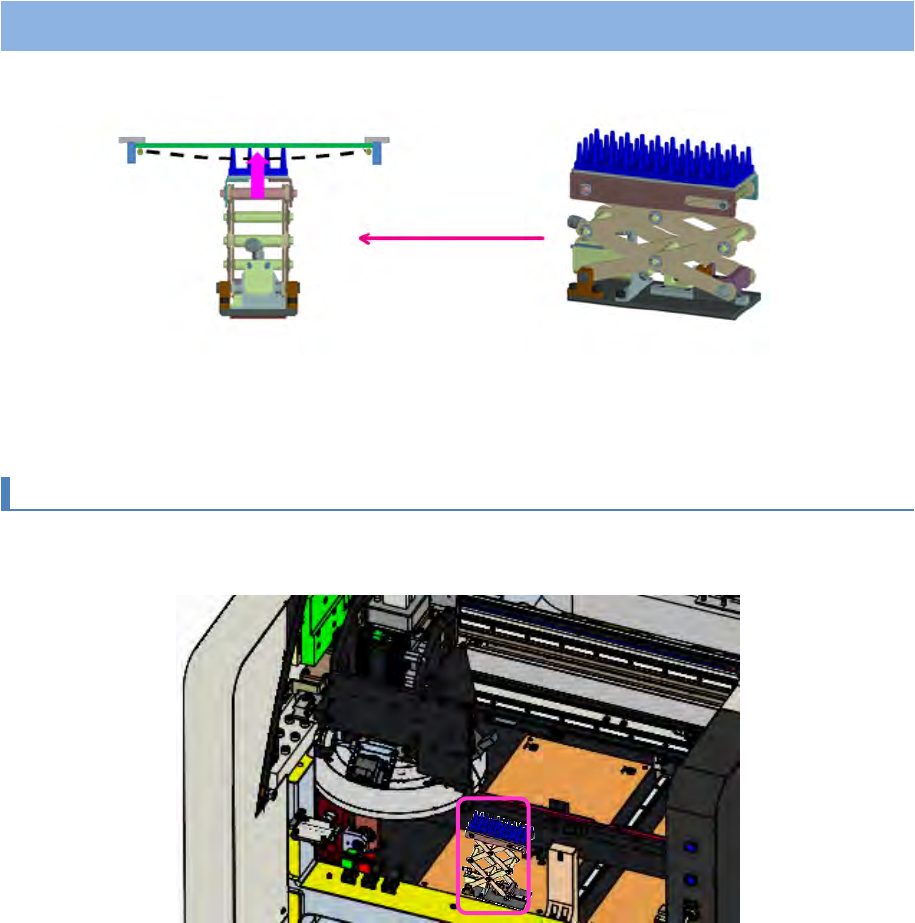

支撑夹具是用于补正基板弯曲的机构。有助于获得稳定的图像。

基板进深（D 尺寸）较大时，可以安装在搬送部的中央附近使用，来补正基板的弯曲。

不支持与图示相反方向的基板弯曲。

7-5-1. 安装和机种的切换

为了防止宽度调整中检测到有异常干扰物，在机种切换前，请如下述所示，将基板支撑夹具从搬送部移

动到身边一侧。此外，配线和配管，也要注意不会在宽度调整时钩到。

机种切换的宽度调整完成后，请配置到搬送部的中央附近。
